這是捕獲小獸(shou) 而不傷(shang) 害它們(men) 的陷阱，因此您可以將它們(men) 釋放到外麵。如果接近傳(chuan) 感器檢測到老鼠，伺服電機將關(guan) 閉門。您將收到即時消息或電子郵件，通知您捕獲了它。當您不在家或不遠時，無論您身在何處，都可以打開陷阱。

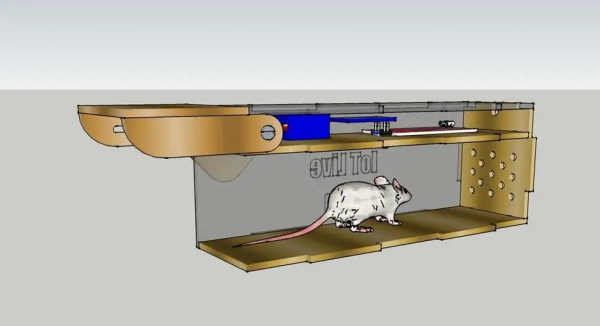

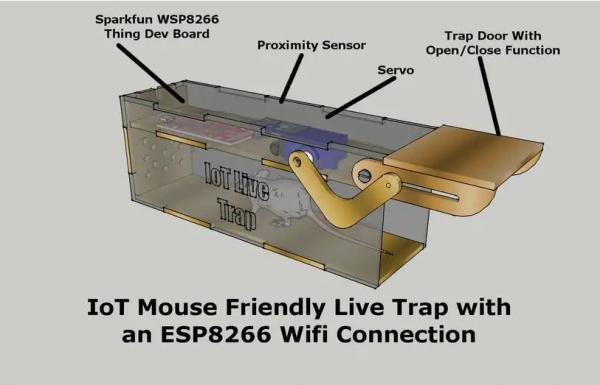

第 1 步：3D設計和2D文件

第 2 步：電子和軟件

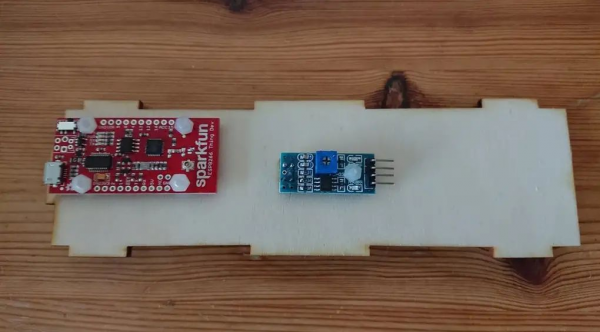

在這個(ge) 項目中，我使用了 Sparkfun 8266 Thing、一個(ge) Ir 接近傳(chuan) 感器和一個(ge) 小型伺服電機。

要在 Arduino 中使用 cayenne 庫，您可以在此處下載該庫：

http://mydevices.com/cayenne/docs/getting-started/#getting-started-arduino-arduino-setup-using-cayenne-arduino-library

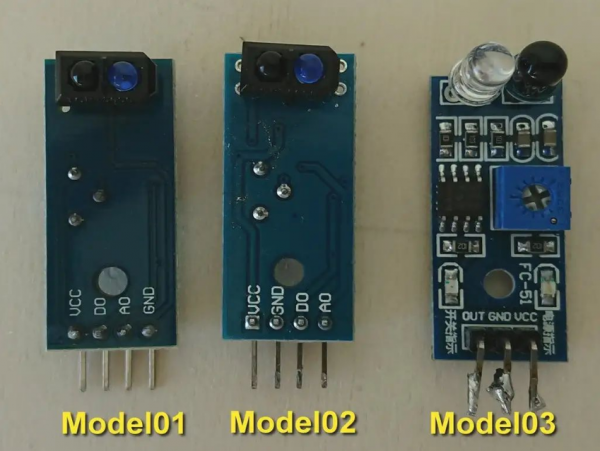

第 3 步：3 線反射式LR傳(chuan) 感器

這個(ge) LR 模塊有不同的版本。我拿了這個(ge) ，因為(wei) 當它安裝好後，你可以很容易地使用修剪器來調整距離。到目前為(wei) 止，我在互聯網上找到了 3 個(ge) 不同的模型。所有這三個(ge) 在這個(ge) 項目上都工作得很好。

Model 01 是我最後用的那個(ge) 。

02 型與(yu) 01 型相同，但引腳排列不同。

Model 03 很容易找到，但你必須在 PCB 的另一側(ce) 焊接 Ir 二極管，否則你無法接觸到旋轉電位器。

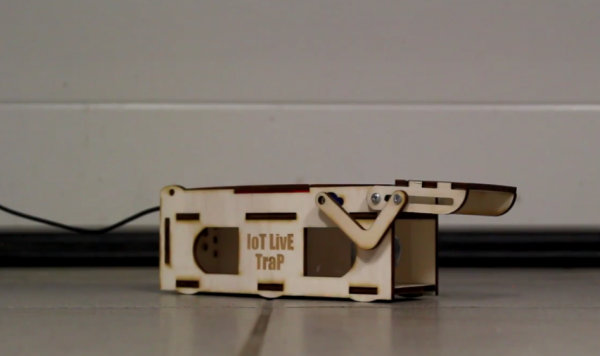

第 4 步：外觀造型

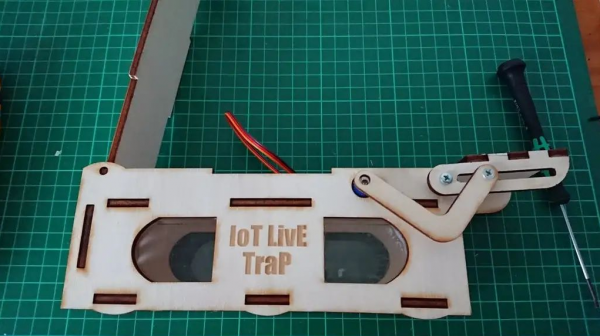

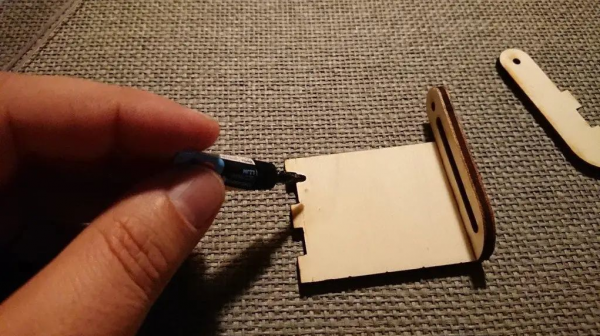

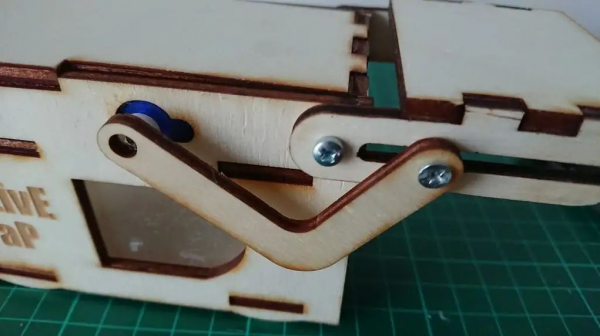

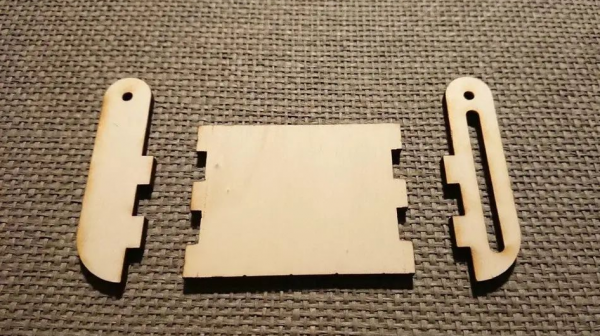

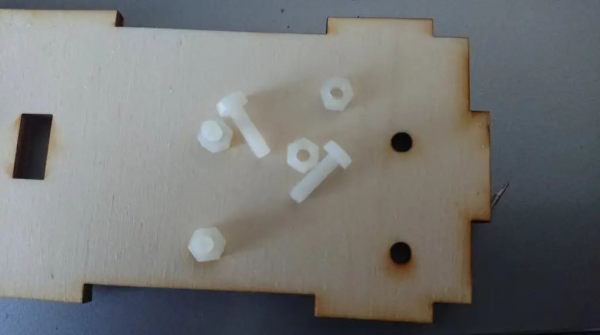

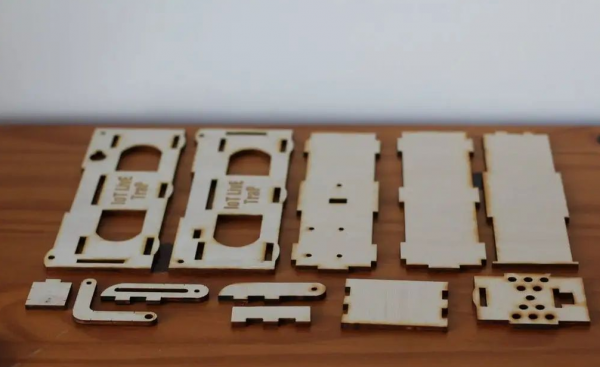

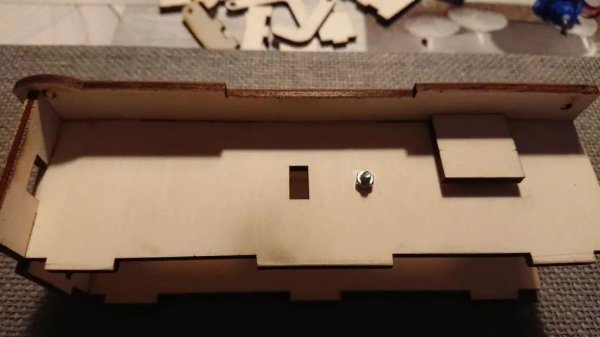

我用激光切割機製作了木製版的捕鼠器。我試圖設計最佳的盒子。在這裏您可以看到外殼是如何組裝在一起的。對於(yu) 窗戶，我使用了 CD 盒的亞(ya) 克力部分。

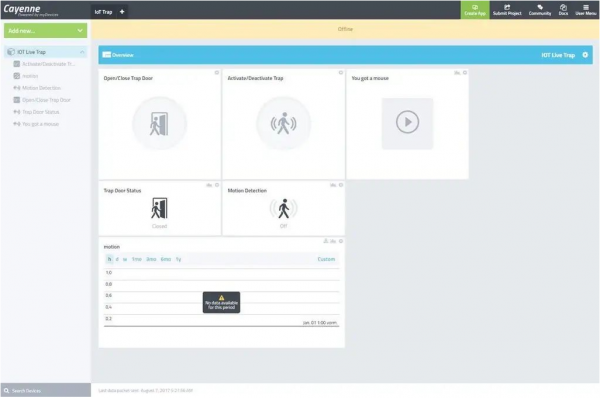

第 5 步：Cayenne 儀(yi) 表板

大多數陷阱是通過http://mydevices.com/的 Web 端控製的。

觸發器仍然存在一些問題，但它可以工作，並且當陷阱抓住老鼠時我會(hui) 收到一條短信。您可以：打開/關(guan) 閉門並查看狀態。激活/停用運動檢測。當有動作時，即使未激活，它也會(hui) 始終顯示，以查看老鼠是否在內(nei) 部移動。

以上是網絡瀏覽器和移動應用截圖。

第 6 步：寫(xie) 在最後

要做的事情：

• 添加一個(ge) 緊急計時器，以在與(yu) Internet 的連接丟(diu) 失時釋放老鼠。

最後要知道的要點：

• 您可以使用此 ESP8266 Wifi 模塊或任何其他 Wifi 模塊。

• 避免陽光直射，否則 LR 接近傳(chuan) 感器將不起作用。

• 在這些測試中沒有動物受傷(shang) 。

• 我知道還有更簡單的解決(jue) 方案，比如一隻貓或一個(ge) 空瓶子，但這是一個(ge) 很有潛力的有趣項目 :)
