產(chan) 品特點
Ÿ 直驅結構轉台，閉環控製 Ÿ 結構緊湊，節省安裝空間
Ÿ 高動態、高扭矩及高精度 Ÿ 可選增量或絕對光柵反饋
Ÿ 軸向和徑向跳動誤差1μm Ÿ 最大負載40kg
應用領域

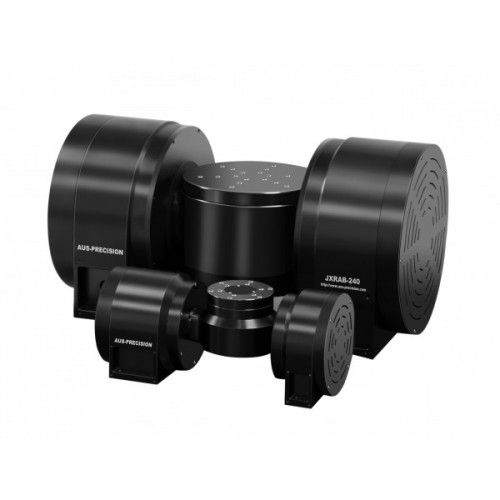

JXRAB係列AB軸機械轉台在結構緊湊的外形封裝中提供高定位精度和軸向徑向跳動誤差。產(chan) 品設計滿足超精密曲麵加工、曲麵測量或空間角度調整等行業(ye) 。
結構特點
AB軸機械轉台采用直驅力矩電機驅動，精密軸承導向和圓光柵閉環反饋，具有高動態性能，高扭力輸出及高精度定位的能力。電機采用先進的磁路設計，以最小的熱量產(chan) 生高扭矩輸出，零齒槽效應和扭矩波紋折射，A軸有斷電抱閘功能，B軸可選配抱閘。
精度性能
AB軸搖籃式結構設計，安裝負載後，B軸負載的質心位置接近A軸旋轉中心位置，更好的保證空間精度性能，重複定位精度±1arc sec，同步軸向和徑向跳動誤差1μm，B軸最高轉速可達620rpm，最大負載40kg。
定製化
可選高精度增量式光柵或絕對式光柵。轉台台麵根據用戶要求可加裝轉接板等。
規格指標
型號 | 單位 | JXRAB-100 | JXRAB-120 | JXRAB-240 | ||||
軸號 | — | A | B | A | B | A | B | |
行程 | degree | ±45 | 360 | ±45 | 360 | ±75 | 360 | |
補償(chang) 後定位精度 | Plus (1) | arc sec | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 |
標準值 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ||
雙向重複定位精度 | Plus (1) | arc sec | ±0.5 | ±0.5 | ±1 | ±1 | ±1 | ±1 |
標準值 | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 | ||
軸向跳動誤差(2) | Plus (1) | μm | 1 | 1 | 1 | 1 | 1 | 1 |
標準值 | 5 | 5 | 5 | 5 | 5 | 5 | ||
徑向跳動誤差(2) | Plus (1) | μm | 1 | 1 | 2 | 2 | 2 | 2 |
標準值 | 5 | 5 | 5 | 5 | 5 | 5 | ||
最大速度 (空載) (3) | rpm | 120 | 620 | 15 | 30 | 15 | 30 | |
最大負載 | kg | 10 | 20 | 40 |
注：
以上為(wei) 單軸精度指標，在潔淨間內(nei) 測試，溫度20℃±1℃，濕度40%~60%RH，振動等級VC-E，測試點在負載板上25mm處，測試速度10mm/s，Renishaw激光幹涉儀(yi) 測量及自帶分析方法，多軸係統的精度測試與(yu) 負載尺寸及測試點高度有關(guan) ，環境的變化會(hui) 導致精度變化，如要求非標準測試，請谘詢我們(men) 。
1. Plus值為(wei) 高精度指標，是標準值的升級版。
2. 軸向和徑向跳動為(wei) 同步跳動誤差，測微儀(yi) 和標準球測量，計算為(wei) 最大值-最小值-標準球誤差-同心度。
3. 空載條件下指標，最大轉速取決(jue) 於(yu) 負載大小。
