一、協議
通訊波特率：9600，無奇偶校驗，1位起始位，8位數據位，1位停止位。
1. 讀取探測器的值
1.1 PC機向探測器發送：
|
0xFE |
0xAA |
0x55 |
0x00 |
0x00 |
探測器ID(缺省0x01) |
0x64 |
0x00 |
0x01 （數據長度） |
0x00
|
|
0xAA |
0x00 |
CRC校驗高8位 |
CRC校驗低8位 |
1.2 探測器向PC機返回
|
0xFE |
0xAA |
0x55 |
0x00 |
0x00 |
探測器ID(缺省0x01) |
0x65 |
0x00
|
0x0F （數據長度） |
探測器狀態高8位 |
|
探測器狀態低8位 |
探測器煙霧值 16-23位 |
探測器煙霧值8-15位 |
探測器煙霧值0-7位 |
探測器非煙霧值16-23位 |
探測器非煙霧值8-15位 |
探測器非煙霧值0-7位 |
探測器汙染值 16-23 |
探測器汙染值 8-15 |
探測器汙染值 0-7 |
|
探測器溫度值 高8位 |
探測器溫度值 低8位 |
電子濾網係數 高8位 |
電子濾網係數 低8位 |
0xAA |
0x00 |
CRC校驗高8位 |
CRC校驗低8位 |
注意: CRC校驗計算是從(cong) 幀頭0xAA,0x55開始，到幀尾0xAA ,0x00結束的，不包括起始位0xFE.
探測器ID範圍：0x00-0xFE,0xFF是通用地址，就是所有探測器地址有效。
探測器的煙霧值、非煙霧值、汙染值需要除於(yu) 1000，得到的浮點數。溫度值、電子濾網係數除於(yu) 100。
1.3 探測器狀態值含義(yi)
探測器狀態值由16bit組成
|
15—10：保留 |
|||||||||
|
9：複位事件 |
8：隔離狀態 |
7：輔助故障 |
6：汙染值過高 |
5：煙霧傳(chuan) 感器故障 |
4：係統故障 |
3：火警2報警 |
2：火警1報警 |
1：行動警告 |
0：預警啟動 |
提供4級煙霧報警：預警、行動、火警1、火警2；報警閾值可以由遙控器設置。
2.設置探測器的ID
2.1 PC機向探測器發送：
|
0xFE |
0xAA |
0x55 |
0x00 |
0x00 |
探測器ID(缺省0x01) |
0x76 |
0x00 |
0x01 （數據長度） |
0x02 (新ID） |
|
0xAA |
0x00 |
CRC校驗高8位 |
CRC校驗低8位 |
2.2 探測器向PC機返回
|
0xFE |
0xAA |
0x55 |
0x00 |
0x00 |
探測器ID(依然是以前的ID) |
0x02 |
0x00 |
0x01 （數據長度） |
0xFF(設置成功） 或者 0x00(設置失敗） |
|
0xAA |
0x00 |
CRC校驗高8位 |
CRC校驗低8位 |

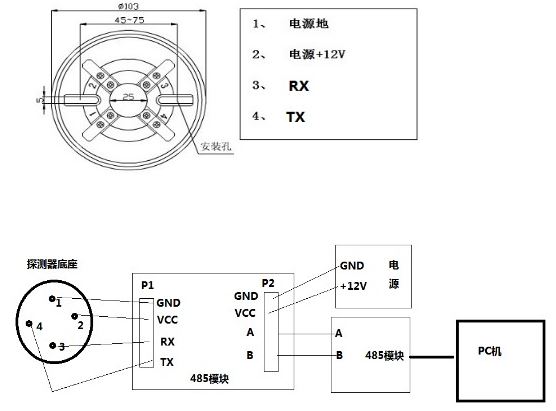

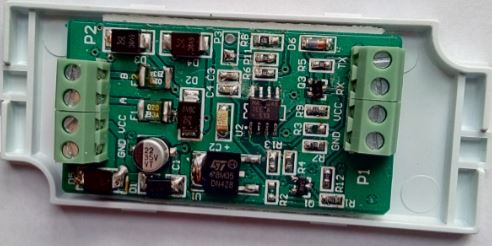

二、接線圖
注：多個(ge) 探測器可以統一供電。
