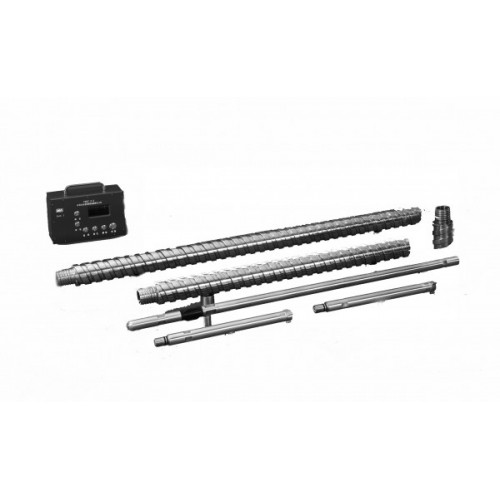

YHX7.2礦用回轉鑽機測斜儀(yi) 主要用於(yu) 煤礦井下瓦斯抽放鑽孔、探放水鑽孔及勘探鑽機等各類煤礦井下鑽機。測斜儀(yi) 由孔底測量探管、無磁鑽杆及孔口主機配套組成。鑽孔軌跡測繪程序可顯示孔深、傾(qing) 角、方位角等及鑽孔軌跡示意圖。
YHX7.2礦用回轉鑽機測斜儀(yi) 既能按照傳(chuan) 統測斜儀(yi) 在終孔後重新下鑽測斜的方式進行測量，更具有邊打邊測的新功能，即利用接鑽杆的時間完成測斜，不影響鑽孔施工；即使是按照傳(chuan) 統方式在終孔後重新下鑽來測量，儀(yi) 器也能夠接上鑽頭，當遇到坍塌孔段，可以開泵打鑽將渣返出後，繼續測量。
當采取邊打邊測方式測斜時，每一次測斜，鑽杆靜止時間僅(jin) 需20秒（利用接鑽杆的時間完成測斜，不影響鑽孔施工），提高測斜效率；測斜過程操作簡單，隻需按處理儀(yi) 上的“采集”按鈕即可完成。
探管在井下即可更換電池，隻用鑽機現場已配備的活扳手（不需工具）打緊即常方便。
每次測斜完成後，探管和無磁鑽杆可存放在鑽場，隻需將主機和需充電的充電電池帶回地麵，方便鑽工攜帶。
軟件可以生成實鑽與(yu) 設計軌跡在各測點的左右和上下偏差；還可以根據客戶實際施工需要，增加個(ge) 性化功能，滿足不同需求。
YHX7.2礦用回轉鑽機測斜儀(yi) 技術參數
傾(qing) 角±0.2° （-90 ～ 90°）
方位角：±1.5° （ 0 ～ 360°）
測間隔：12秒
存貯容量：2G
儀(yi) 器工作溫度：-10 ～ 125℃
探管耐壓：≥60MPa
探管外形尺寸 Φ32×1488mm
探管重量6.5kg
主機重量5.6kg
探管連續工作時間：≥30h
主機連續工作時間：≥30h
