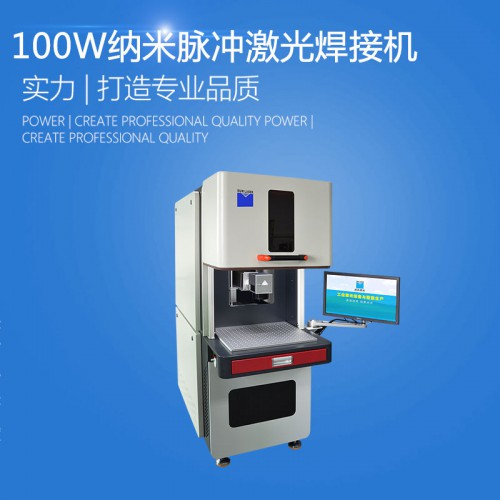

一.納米脈衝激光焊接機原理
激光焊接的工作是應用高能脈衝(chong) 激光來實現焊接。激光電源首先把脈衝(chong) 氙燈點著，通過激
光電源對氙燈脈衝(chong) 放電，形成一定頻率，一定脈寬的光波，該光波經過聚光腔輻射到Nd3+:
YAG激光晶體(ti) 上，激發Nd3+：YAG激光晶體(ti) 發光，再經過激光諧振腔諧振之後，發出波長為(wei) 1064nm脈衝(chong) 激光，該脈衝(chong) 激光經過擴束、反射、（或經光纖傳(chuan) 輸）聚焦後打在要焊接的物體(ti) 上；在PLC或工業(ye) PC機的控製下完成焊接。
二. 產品特點
1.主要針對薄壁材料，異性金屬材料精密零件的焊接，可實現點焊、疊焊；
2.高穩定性激光輸出
3.高單脈衝(chong) 能量
4.高打標效率
5.短脈衝(chong) 建立時間
6.高可靠性、免維護運行
7.可精確控製，聚焦光點小，可高精度定位，易實現自動化。
三.產品參數
|
設備型號 |
STHG100 |
|
最大激光輸出功率 |
100W |
|
脈衝(chong) 峰值功率 |
>13KW |
|
脈衝(chong) 能量 |
>1.3mj |
|
脈衝(chong) 寬度 |
30-350ns |
|
脈衝(chong) 重複頻率 |
20-200KHz |
|
輸出功率穩定性 |
≤5%p-p* |
|
電力需求 |
220v/50Hz/20A |
四．應用行業
廣泛應用於(yu) 手機通訊、電子原件、眼鏡鍾表、首飾飾品、五金製品、精密器械、汽車配件
工藝禮品等行業(ye) 。
激光焊接可應用於(yu) 鈦、鎳、鋅、銅、鋁、鉻、铌、金、銀等多種金屬及其合金，鋼、可伐
合金等合金材料間焊接。
