一.QCW激光焊接機原理
激光焊接的工作是應用高能脈衝(chong) 激光來實現焊接。激光電源首先把脈衝(chong) 氙燈點著，通過激
光電源對氙燈脈衝(chong) 放電，形成一定頻率，一定脈寬的光波，該光波經過聚光腔輻射到Nd3+:
YAG激光晶體(ti) 上，激發Nd3+：YAG激光晶體(ti) 發光，再經過激光諧振腔諧振之後，發出波長為(wei) 1064nm脈衝(chong) 激光，該脈衝(chong) 激光經過擴束、反射、（或經光纖傳(chuan) 輸）聚焦後打在要焊接的物體(ti) 上；在PLC或工業(ye) PC機的控製下完成焊接。
二. 產品特點
1.QCW 激光焊接機是點焊、縫焊和長脈衝(chong) 鑽孔應用的理想選擇。緊湊型結構設計。因其電
光轉換效率＞30%且免維護運行等特點，成本效益要遠遠優(you) 於(yu) 常規YAG 激光器。主要針對
薄壁材料，精密零件的焊接，可實現點焊、對接焊、疊焊、密封焊；
2.極其出色的脈衝(chong) 功率/能量穩定性；
3.低成本解決(jue) 方案，同時兼具高峰值功率；
4.電光轉換效率高於(yu) 30%；
5.脈衝(chong) 和連續兩(liang) 種工作模式；
6.內(nei) 置脈衝(chong) 發射器；

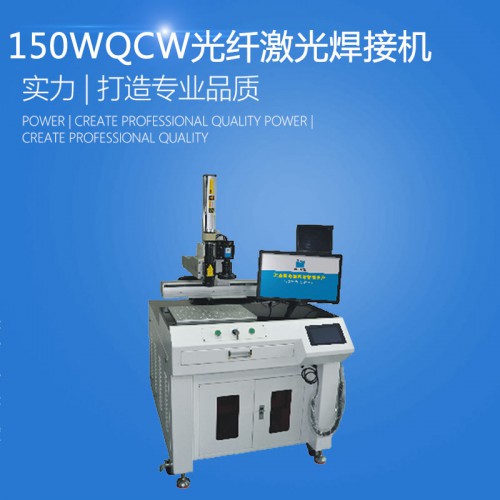

三.產品參數
|
設備型號 |
STHG150 |
|
激光類型 |
光纖激光器 |
|
激光波長 |
1064nm |
|
激光輸出最大平均功率 |
150W |
|
最大激光單點能量 |
15J |
|
最大激光峰值功率 |
1.5KW |
|
脈衝(chong) 頻率 |
≤200Hz |
|
脈衝(chong) 寬度 |
≤50ms |
|
電力需求 |
220v/50Hz/20A |
|
整機功率 |
＜1KW |
四．應用行業
廣泛應用於(yu) 手機通訊、電子原件、眼鏡鍾表、首飾飾品、五金製品、精密器械、汽車配件
工藝禮品等行業(ye) 。
激光焊接可應用於(yu) 鈦、鎳、鋅、銅、鋁、鉻、铌、金、銀等多種金屬及其合金，鋼、可伐
合金等合金材料間焊接。
