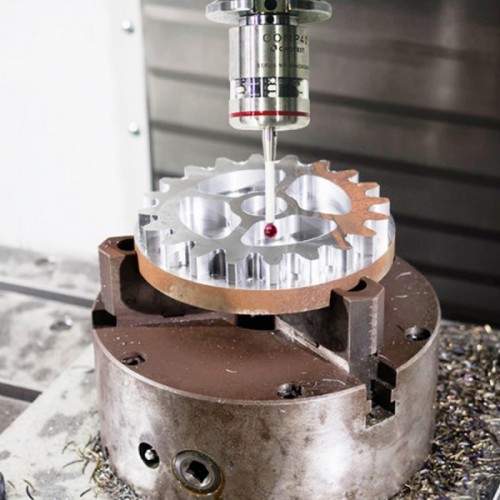

COMP係列機床測頭采用最穩定的3點觸發結構設計，在測頭的內(nei) 部有一個(ge) 觸發機構，當測針受外力作用產(chan) 生徑向或軸向移動時，觸發機構觸發，測頭內(nei) 部的電路向接收器發出觸發信號，接收器將信號傳(chuan) 送給數控機床，獲得機床各軸位置坐標，再根據不同測量點的數據，計算出需要測量結果。
測頭的觸發機構是一個(ge) 機械和電子技術結合的精密裝置。這個(ge) 機構保證了測針每次觸發後，能夠自動回到原來的位置，其回位誤差<1um。正是由於(yu) 觸發機構具有這種精確的複位功能，使得測頭可以作為(wei) 高精度的測量工具進行連續測量工作。
在數控機床上用測頭進行測量時，測頭實際上是這種“測量裝置”（測頭+機床）的一部分，它在測量過程中承擔著通過與(yu) 工件精確接觸來確定測量點的坐標、發出指示信號、保證測量結果精確和測量操作方便、迅速、安全、可靠的作用。
二、產品功能
適用於(yu) 高精度零件檢測、薄壁零件檢測、模具曲麵檢測、大尺寸零件在線測量、大批量在線測量、渦輪葉片檢測等。主要功能：
1.工件坐標設置：設置工件原點，修正工件坐標係，確定毛坯加工量。
2.零件找正：工件找正，判定工件裝夾定位是否準確，是否夾緊變形。
3.尺寸測量：台階高測量、尺寸測量、直徑測量。
4.位置測量：孔間距測量、垂直度測量、位置度測量、角度測量等。
5.曲麵測量：葉片形狀測量、模具曲麵測量、複雜形狀測量。
6.序後檢測：工件測量完成，尺寸超差報警，修正刀補。
7.工件有無判斷。
三、性能特點
產品具有以下突出優點：
1.高重複精度：單向重複精度<1μm。
2.超長待機時間：采用一次性電池，方便更換，最長六個(ge) 月不換電池。
3.全包圍式吸能設計：獨特的360°全包圍式吸能設計，操機出現意外時，緩衝(chong) 主軸衝(chong) 擊力。
4.高等級防護設計：測頭、接收機本體(ti) 防護等級達到IP68。
5.組合式診斷LED指示燈：實時、準確顯示測頭當前工作狀態。
