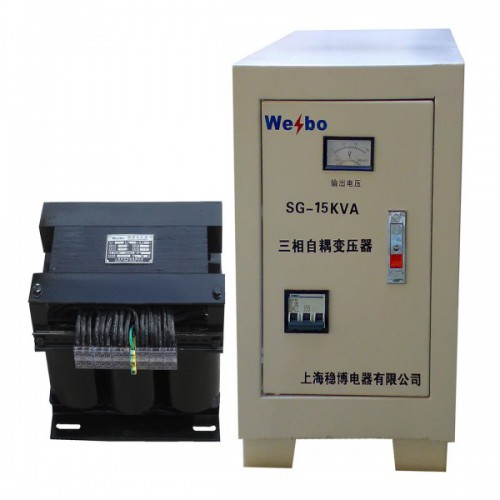

點擊圖片查看原圖
隔離變壓器概述:
SG係列單、三相幹式隔離變壓器是我公司在參照國際同類產(chan) 品，結合我國國情的基礎上研製生產(chan) 的新一代節能型幹式隔離變壓器，從(cong) 300VA到1000KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞製方法；隔離變壓器進行真空浸漆，使隔離變壓器的絕緣等級達到F級或H級，產(chan) 品性能達到國內(nei) 外先進水平。SG係列單、三相幹式隔離變壓器廣泛適用於(yu) 交流50Hz至60Hz，電壓660V以下的電路中，廣泛用於(yu) 進口重要設備、精密機床、機械電子設備、醫療設備、船舶、整流裝置、照明等。產(chan) 品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為(wei) ±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與(yu) 製造。加屏蔽就進一步免除了由隔離變壓器內(nei) 部耦合的高頻脈衝(chong) 幹擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的幹擾（脈衝(chong) 和高頻噪聲）能有效防止，但隔離變壓器必須正確妥善接地，十分嚴(yan) 格，否則抗共模幹擾將無效果。本公司可以為(wei) 客戶設計生產(chan) 高質量的隔離變壓器。
隔離變壓器特點：
在隔離變壓器建立新的中線-接地就可解除電網中共模幹擾和其它中線的困擾，隔離變壓器將三線△接線轉換為(wei) 四線Yo係統，加屏蔽就進一步免除了由隔離變壓器內(nei) 部耦合的高頻脈衝(chong) 幹擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的幹擾（脈衝(chong) 和高頻噪聲）能有效防止，但隔離變壓器必須正確妥善接地，十分嚴(yan) 格，否則抗共模幹擾將無效果。
隔離變壓器接線方法：
隔離變壓器提供負載和電源之間的隔離，接線係統分三種方法（TN、TT、IT)，
1、TN：表示隔離變壓器中性線接地，設備與(yu) 中性線連接。
2、TT：表示隔離變壓器中性線接地，設備保護性接地。
3、IT：表示隔離變壓器中性線不接地，設備保護性接地。
隔離變壓器技術參數：
1、 名稱：單、三相隔離變壓器
2、 規格：0SG、SG(10KVA-1000KVA)
3、 耐壓：3000V無擊穿
4、 噪音：小於(yu) 65dB(於(yu) 變壓器水平距離1米測試)
5、 防護等級：IP00(可選配機箱)
6、 絕緣等級：H級或F級
隔離變壓器使用環境：
1、海拔高度不超高1000米，超高1000米要降容量使用
2、運行環境溫度-5攝氏度∽+40攝氏度
3、相對濕度不超過90%
4、安裝場所應無嚴(yan) 重影響變壓器絕緣強度的氣體(ti) 、蒸汽、化學性沉積、汙垢、無有害氣體(ti) 、無易燃易爆物品、無導電塵埃
5、凡不符合上述使用條件，應與(yu) 我公司協商確定
隔離變壓器接線方式圖：
