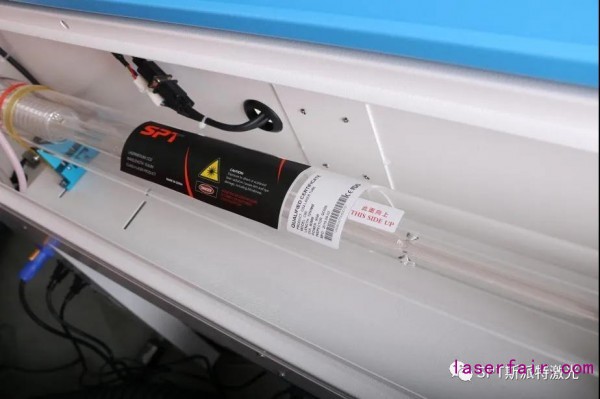

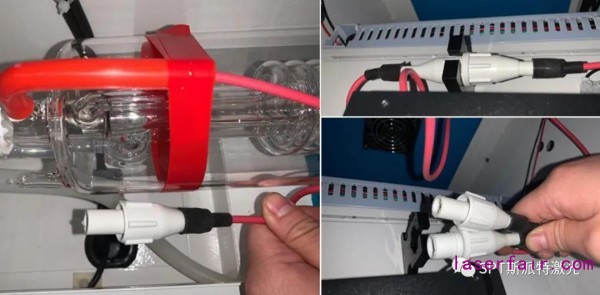

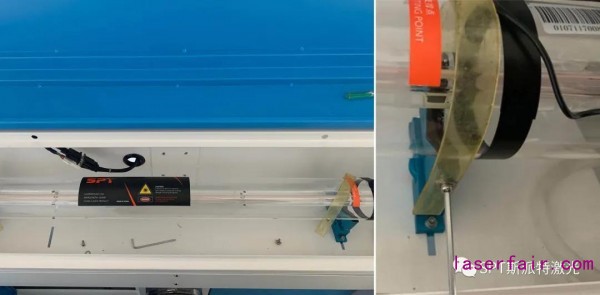

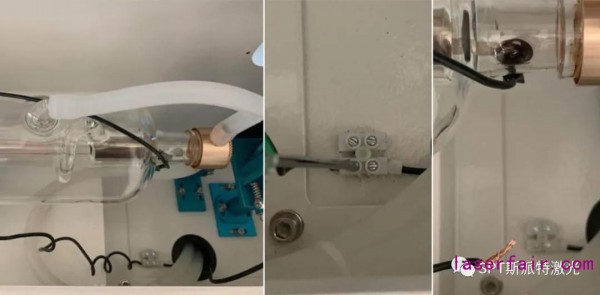

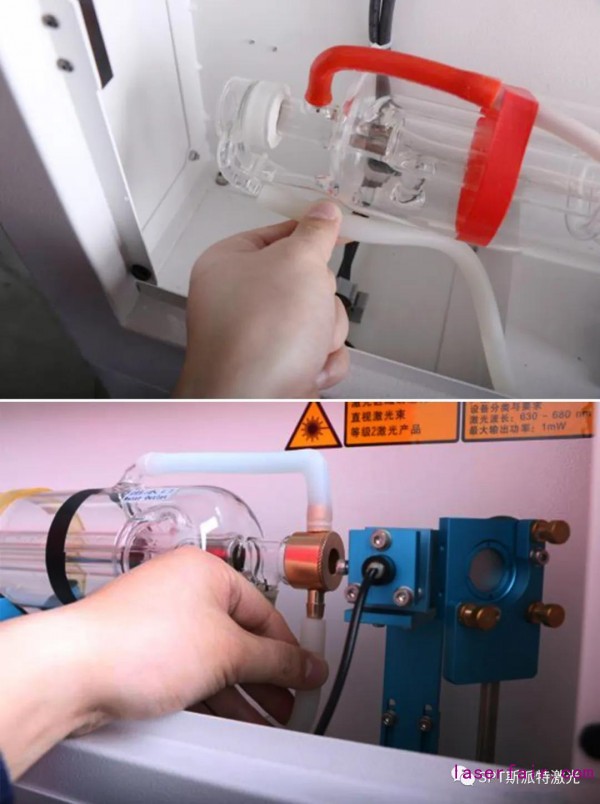

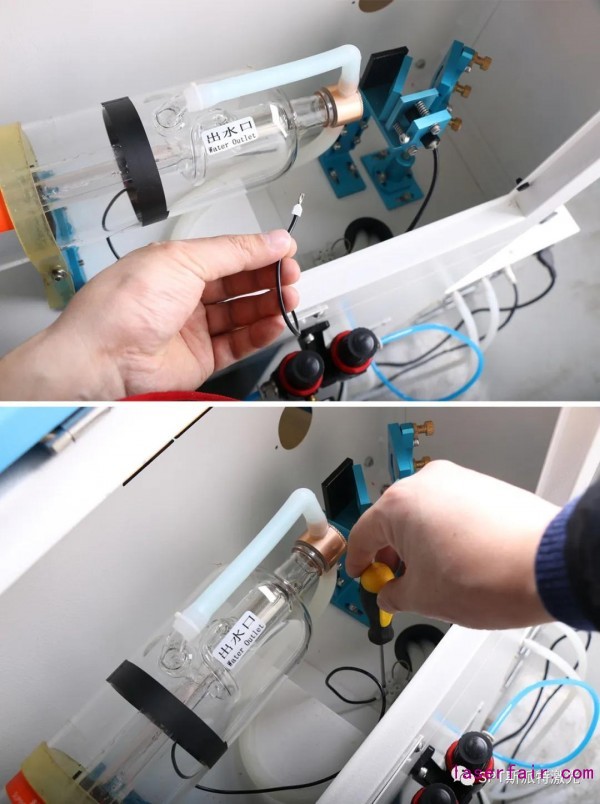

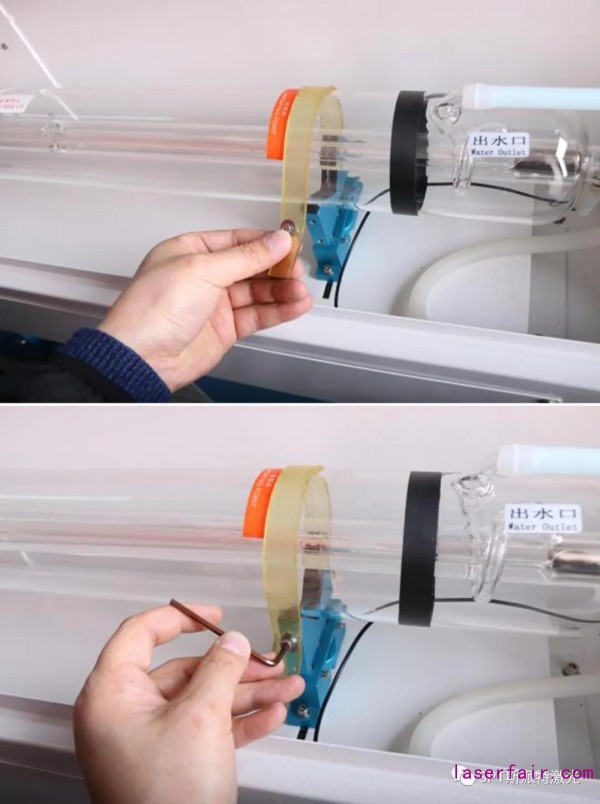

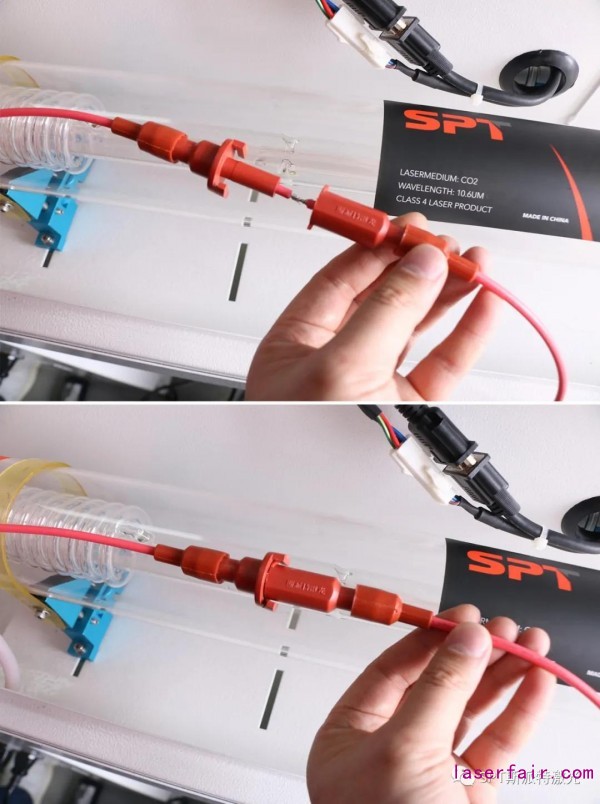

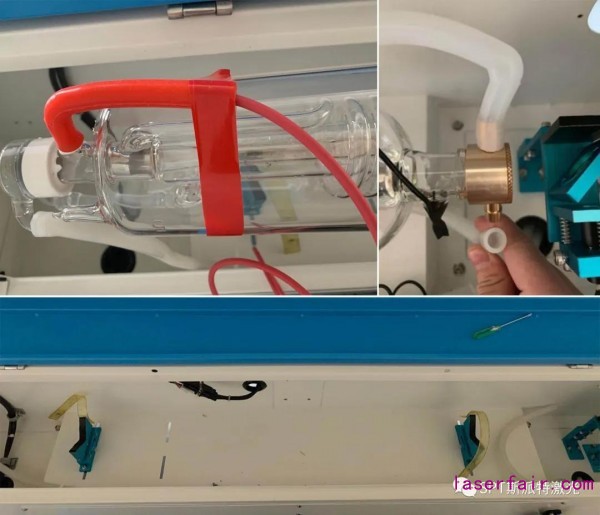

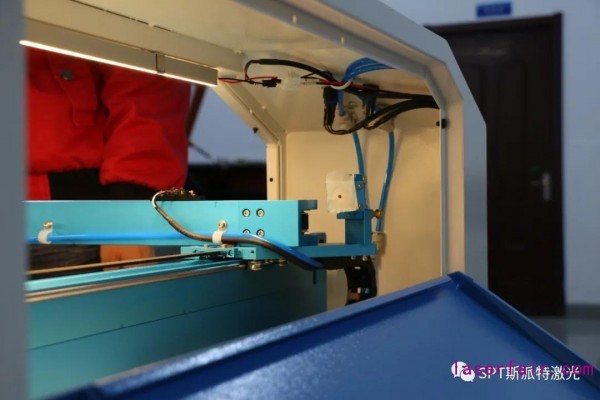

安裝新激光管

Y軸（近距離）調節光路

注意：避免在調試光路過程中，產(chan) 生的煙霧濺射到輸出窗口表麵，輸出窗口外表麵被汙染，會(hui) 導致功率下降，可用脫脂棉或綢布蘸無水酒精輕輕擦拭輸出窗口外表麵。

X軸（近距離）調節光路

X軸（遠距離）調節光路

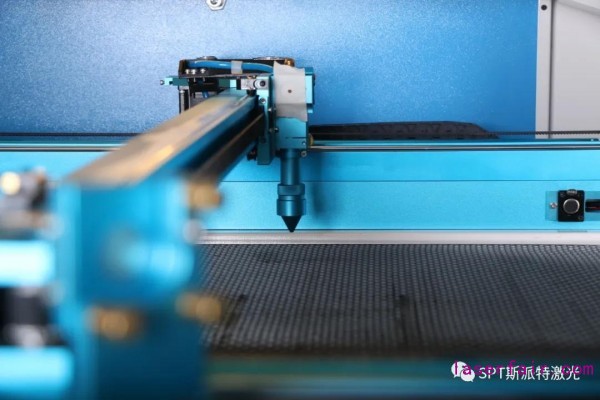

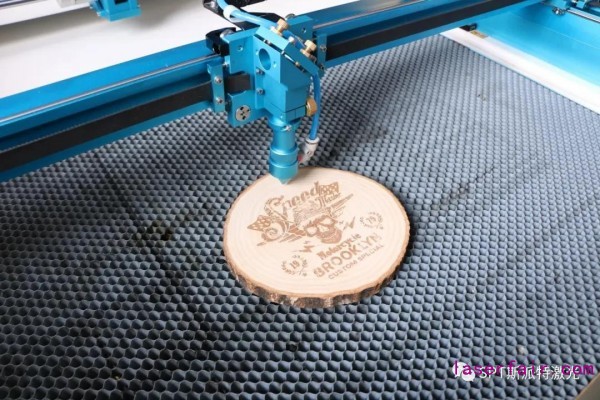

聚焦的光應在激光切割頭的中心

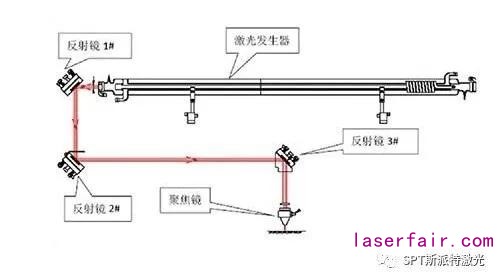

調節光路時，首先要將各個(ge) 反射鏡調節到大致垂直於(yu) 水平麵的位置，並與(yu) X 方向保持 45°角。此時反射鏡架與(yu) 鏡架固定板之間的三個(ge) 調節螺釘的長度要大致相同。

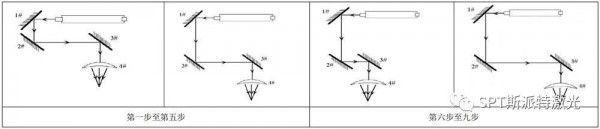

第一步：調節 1＃反射鏡。保證激光管發出的光束入射在 1＃反射鏡的中心。

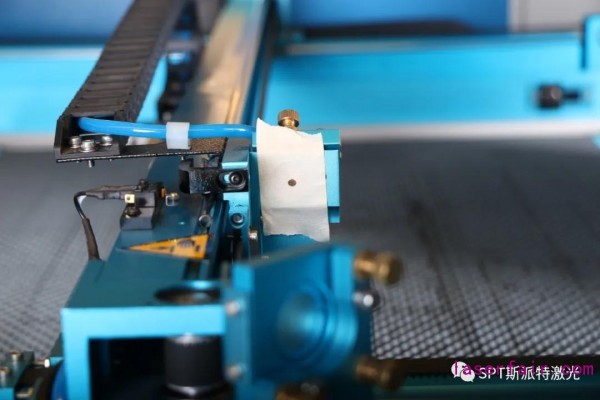

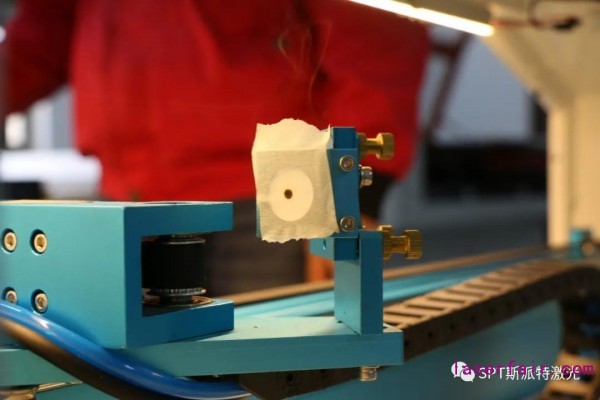

第二步：調節 2＃反射鏡。在 2＃反射鏡的光路調節輔助架貼上雙麵膠紙（或其它能打出標記的物體(ti) ），將橫梁移至最靠近激光管的位置，按點射按鈕（控製適當的光強），使激光在膠紙上留下標記（注意：為(wei) 防止激光輻射傷(shang) 人，請先用一塊紙板測試出光斑的大概位置，然後再進行調整)。

第三步：逐漸將橫梁移至離激光管最遠的位置，再按點射，在 2#反射鏡的膠紙上再打上一個(ge) 標記。

第四步：如果兩(liang) 個(ge) 標記不重合，調整 1＃反射鏡，使 2#反射鏡膠紙上的兩(liang) 個(ge) 標記中心重合。

第五步：反複第二步至第四步，直至兩(liang) 個(ge) 標記中心完全重合。

第六步：在 3＃反射鏡前貼上雙麵膠紙（或其它能打出標記的物體(ti) ），將小車(激光頭)移至最靠近 2＃反射鏡的位置，按點射按鈕（控製適當的光強），使激光在3#反射鏡的膠紙上打上一個(ge) 標記。

第七步：將小車（激光頭）移至距離 2＃反射鏡最遠的位置，按點射(先用一塊紙板，先測出光斑的大概位置，以防傷(shang) 人)，再在 3#反射鏡的膠紙上打上一個(ge) 標記。

第八步：如果 3#反射鏡膠紙上的兩(liang) 個(ge) 標記不重合，調整 2＃反射鏡，使這兩(liang) 個(ge) 標記中心重合。

第九步：反複第六步至第八步，直至兩(liang) 個(ge) 標記中心完全重合。

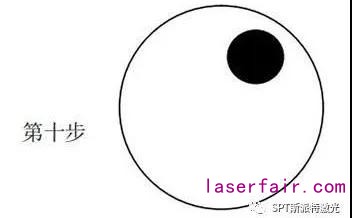

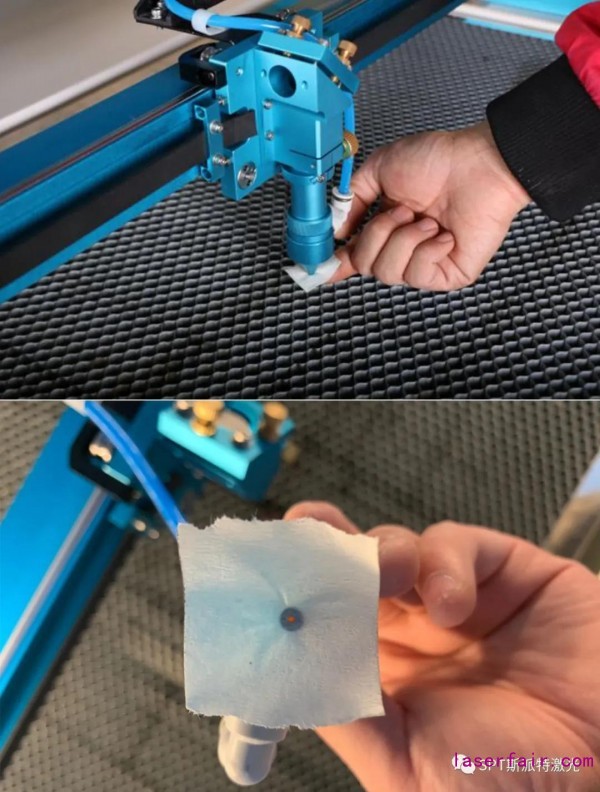

第十步：在 3＃反射鏡下麵聚焦鏡筒的入光口處貼上雙麵膠紙，按點射，在紙上打上標記。如果如果標記在膠紙的中心處，則光路調整完成。

第十一步：若激光未落在入光口的中心，如下圖，則要按照以下步驟進行調節，直到激光點射標記落在出光口處雙麵膠紙的中心處。

上下偏差：將激光管抬高或降低。

裏外偏差：將激光管向裏或向外調整
