設備簡介

TOL-5150U/5180U/5250U高速激光分板機通過CCD讀取零件上麵Mark點。自動進行切割，光源采用全球領先的美國PI公司高功率UV係列激光器，速度快。性能穩定。切麵質量幹淨無毛邊。00級花崗岩工作台。配高精度直線位移平台。1um運行精度。全密封空間光學優(you) 化設計。切割品質十分優(you) 秀。

產(chan) 品特征

1、高性能紫外激光器;采用高光來質量、高峰值功率、窄脈寬、高脈衝(chong) 穩定度的全固態紫外激光器，保證加工質量和穩定性

2、脈衝(chong) 寬度窄<20 ns。脈衝(chong) 峰值功率高,在切割電路板時不會(hui) 燒焦,無碳化現象,加工效率高;

3、主體(ti) 808rm bar條氣密性封裝在模塊內(nei) 部,安全可靠;

4、獨有的三維空間優(you) 化設計的光學係統:對光路係統進行整體(ti) 設計優(you) 化，便於(yu) 調試，加強防塵;

保證高的光束質量，減小功率損耗，減小聚焦光斑大小，確保紫外激光加工精度;

5、采用精密二維工作台和全閉環數控係統:提高光柵尺分辨率，保證機床的定位和重複精度:

6、采用位置傳(chuan) 感器和CCD影像定位技術;激光基準點與(yu) 機床基準點高精度重合;

7、采用離剛性設計、減振機床墊塊和天然花崗岩組成的基座，消除工作台啟動/停止和加速過程產(chan) 生的慣性震動;

8、具有自主知識產(chan) 權的控製軟件界麵人性化，功能完備，操作簡捷，易於(yu) 開發。輸入文件格式多樣，支持gbr、 dxf等，可用相關(guan) 軟件直接轉換，dxf文件可用CAD軟件方便編輯。文件圖形可編輯，可分塊分次切割;

應用領域

TOL-5150U/5180U/5250U高速激光分板機主要應用於(yu) 半導體(ti) 、攝像模組、FPC、HDI板、PCB、PCBA等產(chan) 品的分板製程

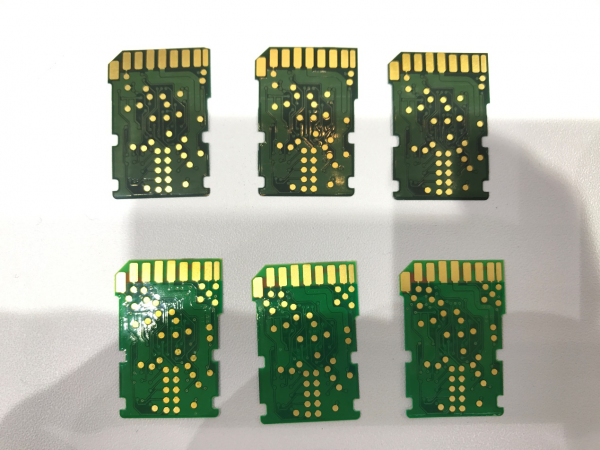

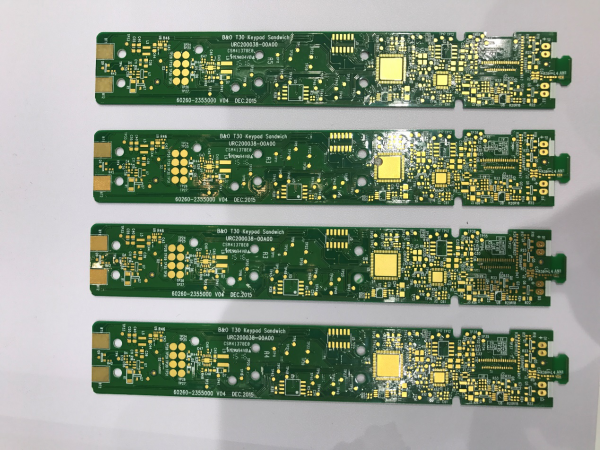

樣品圖片
