激光作為一種先進的加工工具，已經越來越廣泛地在工業生產中發揮著舉足輕重的作用。隨著激光技術自身的不斷發展完善，其憑借著在加工質量、加工複雜度、加工效率及清潔環保等優勢，不但在不鏽鋼、銅、合金等各類金屬材料加工中獲得青睞，而且也正在玻璃、陶瓷、藍寶石、半導體矽晶圓、PCB板等各種非金屬材料加工中凸顯出獨特優勢。
薄脆性材料的加工挑戰
在非金屬加工領域，薄脆性材料的激光加工備受關注。隨著智能手機、LED照明、平板電腦、以及可穿戴設備等消費電子產品的不斷發展迭代，玻璃、藍寶石和陶瓷等材料，憑借著自身具備的獨特優質屬性而獲得了廣泛應用，比如堅硬的鋼化玻璃用作於智能手機的顯示屏；堅硬且化學性質穩定的陶瓷用於製作電子零部件襯底和絕緣材料；堅硬耐劃的藍寶石用於LED襯底、手機攝像頭保護玻璃、智能手機顯示屏、智能手表的蓋板玻璃等。
在這些應用中使用的玻璃、藍寶石或陶瓷等材料，厚度通常較薄，硬度越來越高，非常易碎。而在加工要求上，上述應用通常需要在這些薄脆易碎的材料上實施非常精密的切割、鑽孔甚至開槽等加工過程，這使得傳統的銑、鑽、磨等機械加工工藝麵臨著極大的挑戰，因為材料極薄極脆，加工過程中因接觸而施加到材料上的任何應力，都可能導致材料碎裂，最終報廢。
然而，傳統機械加工方式所麵臨的挑戰，卻為非接觸性的激光加工帶來了更多機會。
超快激光應對加工挑戰
玻璃、陶瓷、藍寶石等薄脆性非金屬材料的精密加工，通常使用超快激光。超快激光脈衝持續時間極短，在納秒、皮秒甚至是飛秒級別，將適度的激光能量作用在材料表麵，通過打斷材料的化學鍵而實現材料去除目的，在這個過程中，激光能量還來不及向加工範圍周圍傳遞，加工過程便已結束，因此產生的熱量幾乎可以忽略不計，材料不會產生熱損傷。
隨著這些脆性材料在LED、智能手機、可穿戴設備等產品中的應用越來越多，致力於這類脆性材料加工的激光器、激光係統及相關科研機構也不斷增多，他們的努力也促進了激光技術在脆性材料加工領域不斷突破。
（一）漢諾威中心的薄片玻璃鑽孔方案
圖1：利用激光實現薄片強化玻璃的精密鑽孔。
2016年12月初，德國漢諾威激光中心（LZH）和德國巴伐利亞激光中心（BLZ）聯合舉辦了一場主題為“玻璃材料的激光加工”的研討會，主要探討激光玻璃加工領域的最新發展與趨勢。
當前，激光玻璃加工領域的發展快速，一些創新的加工過程和係統，正在使薄片、平板和管狀玻璃產品的加工不斷進步。
研討會上，漢諾威激光中心由Philipp von Witzendorff領導的一個研究團隊介紹了一種新穎的薄片玻璃鑽孔方案，其將單個脈衝與不同的脈衝持續時間相結合，成功避免了鑽孔過程中在玻璃邊緣出現碎片，加工出的表麵非常光滑，能力成功化學強化薄片玻璃的鑽孔，如用於手機屏中的強化玻璃。
漢諾威激光中心新開發的玻璃鑽孔工藝，比水射流方式更具成本效益，並且還能加工厚度4mm的玻璃。漢諾威激光中心在玻璃加工方麵的創新，為消費電子等產品提供了有價值的推動力。
（二）堪稱改變行業規則的皮秒混合光纖激光器IceFyre？

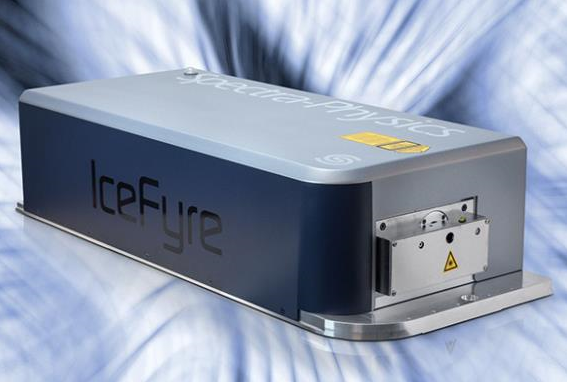

（圖2：Spectra-Physics的高功率工業皮秒混合光纖激光器IceFyre圖片來源：MKS Instruments）
在玻璃/藍寶石加工方麵，萬機儀器（MKS Instruments）旗下的光譜物理業務部門（Spectra-Physics）在這方麵實力不俗。早在2015年12月，光譜物理就針對化學強化玻璃、非強化玻璃和藍寶石的快速高質量切割應用，推出了ClearShape飛秒激光器，其能夠達到1m/s的切割速度，並且切割邊緣無毛邊碎屑，邊緣粗糙度Ra <0.1μm。
今年2月Spectra-Physics首次亮相的緊湊型高功率工業皮秒混合光纖激光器IceFyre，堪稱是一款改變遊戲規則的產品——集高功率、超短脈衝、前所未有的通用性、重複頻率可調、可編程靈活調節脈寬、脈衝可按需觸發等諸多功能及成本優勢於一身。IceFyre在1064nm波長處提供> 50W的平均功率和高達> 200μJ的脈衝能量，脈衝重複頻率可調節範圍從單發脈衝到8MHz，是精密加工藍寶石、玻璃、陶瓷、塑料及其他材料的理想光源。
IceFyre在性能、成本、尺寸和可靠性方麵的表現，是否如其所願能夠改變工業微加工激光器市場的遊戲規則？我們拭目以待。
（三）德龍激光的激光應力誘導切割技術

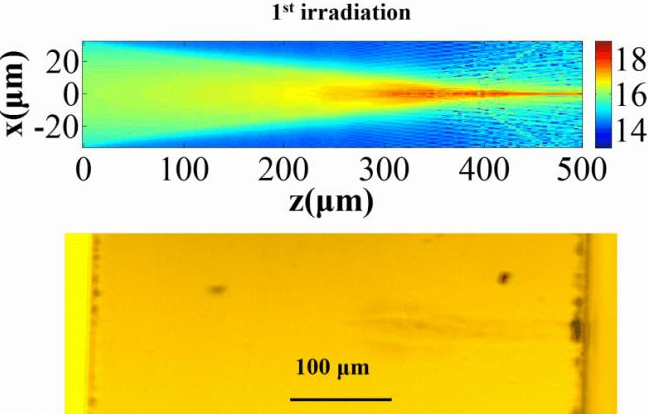

（圖3：德龍激光的皮秒激光應力誘導加工設備，在藍寶石切割過程中累積的光強的分布。圖片來源：德龍激光）
國內廠商德龍激光，憑借著其自主研發的激光應力誘導切割技術，在非金屬精密加工方麵也有著不錯的表現，幾年前其LED芯片劃片機曾在國內市場占據大量份額。最近幾年，智能手機等消費電子產品的發展，驅動藍寶石和強化玻璃加工市場走俏，德龍激光的業務領域也隨之拓展。
德龍激光總經理趙裕興博士詳細介紹了激光應力誘導切割技術。它將短脈衝激光光束透過材料表麵聚焦在材料中間，短脈衝激光極高的瞬時能量，在材料中間形成改質層，從而使被切產品達到斷裂效果。這是一種全新的激光切割工藝，具有速度快、不產生粉塵、無基材耗損、所需切割道小、完全幹製程等優勢。
德龍激光自主研發的皮秒激光應力誘導加工設備，在藍寶石和玻璃等材料的切割方麵，收獲了成功，相比於傳統的機械切割，在切割效率、切割成本上、材料損耗、產品產出和產品性能方麵都有穩步提升。
（四）亞智科技的M-Cut切割工藝

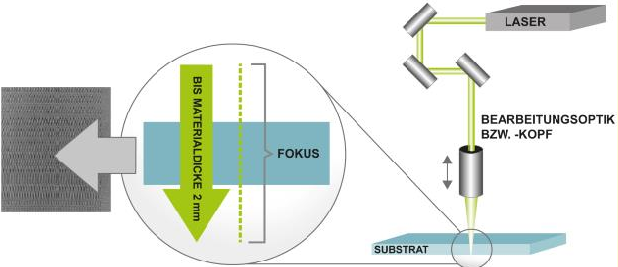

（圖4：亞智科技的M-Cut激光切割工藝，基底材料能被線性地“穿透”。）
M-Cut是亞智科技開發出的一種改性切割工藝，其以類似穿孔的方式修改材料基板。M-Cut工藝的光源中具有特別調整的光學係統，形成改良的光束源，能夠縱向聚焦形成線性的切割痕跡。這種切割工藝產生的切割界麵的粗糙度低於0.5μm，可免去對切割邊緣的昂貴研磨拋光工作。
M-Cut適用於切割各種強化玻璃及藍寶石等脆性材料，切割0.5mm厚的玻璃時，切割速度可達1m/s；不會產生崩邊、破裂，切割邊緣粗糙度值低於0.5μm，不需要拋光。此外還能提高切割後玻璃的抗裂度。M-Cut工藝可以切割不同幾何形狀的工件，甚至能以90°角切割轉角，是一把靈活的激光刀。
（五）羅芬的SmartCleave FI切割工藝
（圖5：羅芬SmartCleave FI激光加工工藝實現的薄片玻璃切割與鑽孔）
羅芬針對藍寶石和陶瓷等脆性材料加工，除了其使用脈衝光纖激光器的熔融切割技術之外， 其SmartCleave FI激光切割工藝，自從2014年推出以來，已經在工業生產和一些利基市場中獲得了成功應用。這種切割工藝，能在加工過程中在工件上產生足夠的內應力，從而達到加工區域自動分離。對於非強化玻璃、藍寶石或陶瓷，可以借助較低的機械力或熱力很容易地實現分離。 2017年3月14日下午15:30分，在慕尼黑上海光博會現場，羅芬將舉辦展台活動，這是Coherent收購Rofin在國內的首次亮相，相信合並之後的戰略發展一定會緊抓眼球。
SmartCleave FI工藝可以切割任意形狀，如直線、曲線、有角度的或倒角切割，可切割管狀或曲麵件；表麵光潔，基本沒有碎屑，典型的表麵粗糙度值小於1μm；切割速度大於300mm/s；切割玻璃的厚度範圍在100μm~10mm之間；適用於玻璃、藍寶石、水晶、陶瓷等脆性材質。
（六）“鏡麵專利”工藝獲得鏡麵般的玻璃切割麵光潔度
（圖6：PI公司的RGH 1064係列激光器，實現了“鏡麵”般的玻璃切割表麵質量。）
最近Photonics Industries (PI)公司新推出的RGH 1064係列高脈衝能量皮秒（10~15ps）激光器，被ATTON Eng 公司用於切割平板顯示器和移動設備上使用的薄片玻璃，在切割表麵上獲得了鏡麵般的光潔度。
據悉ATTON Eng 利用PI的RGH激光器開發出了一種稱為“鏡麵專利”切割工藝，該工藝已經獲取專利。相比於其他超快激光玻璃切割方案所實現的ra?100nm的切割麵粗糙度，這項工藝能實現ra?0.005?（即?5nm）的側壁粗糙度，在切割麵上實現“鏡麵”般的光滑質量，同時還能保持優異的強度，這無疑又是玻璃、藍寶石和陶瓷等脆性材料切割領域的一把新利器。
RGH係列激光器體積小巧，脈衝可控，可按需單獨觸發，重複頻率範圍從單發到8MHz。用戶可以改變工作功率或脈衝能量，以最大限度地提高工藝靈活性。RGH係列可在1064nm輸出功率高達70W的功率，可提供700uJ的脈衝能量。
小結
強化玻璃、藍寶石和其他脆性、透明材料的獨特性能，將促使其在消費電子、醫療設備、集成電路、建築、汽車、航空航天等市場領域獲得不斷增長的用途。特別是在以智能手機、可穿戴設備為首的消費電子產品中，對強化玻璃和藍寶石的應用，將具有很大增長空間。因此，市場對脆性材料激光加工的需求非常看好。
在市場高需求的同時，來自市場要求減少加工步驟、減少材料浪費以及幹性製程等因素的持續驅動，也正在強烈地推動著激光器製造商和激光係統集成商提供不斷探討，要求他們不但能提供傳統機械加工的替代方案，而且還要不斷提升激光加工方案的綜合性能，以在加工質量、產品良率、加工速度及量產化方麵有所突破。上文提及的廠商僅是活躍在非金屬加工領域的少數幾家，這個領域發展的背後是更多廠商的努力，其他像華工激光、通快、武漢華日激光等眾多國內外廠商，都為激光非金屬加工、特別是強化玻璃和藍寶石等脆性材料加工的發展，貢獻了不小力量。
