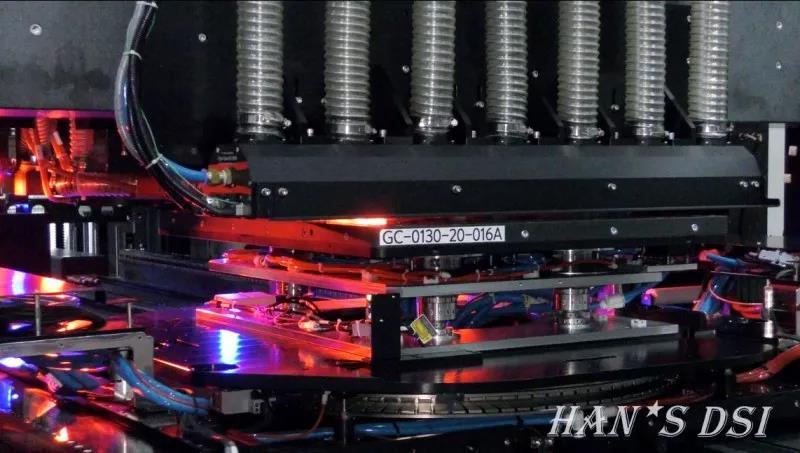

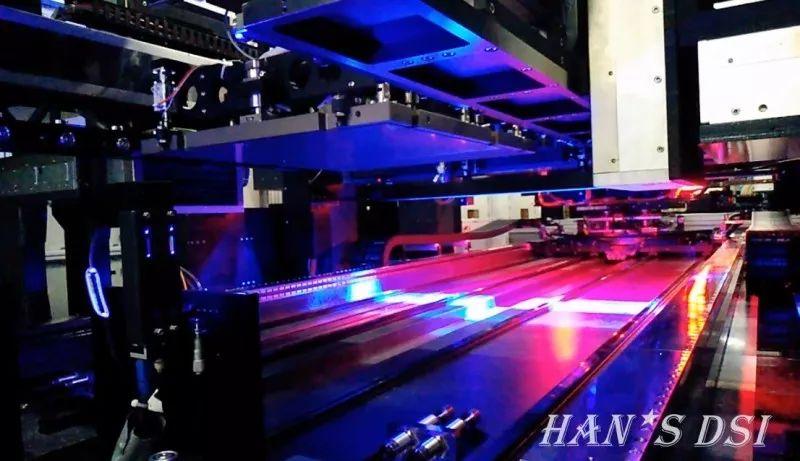

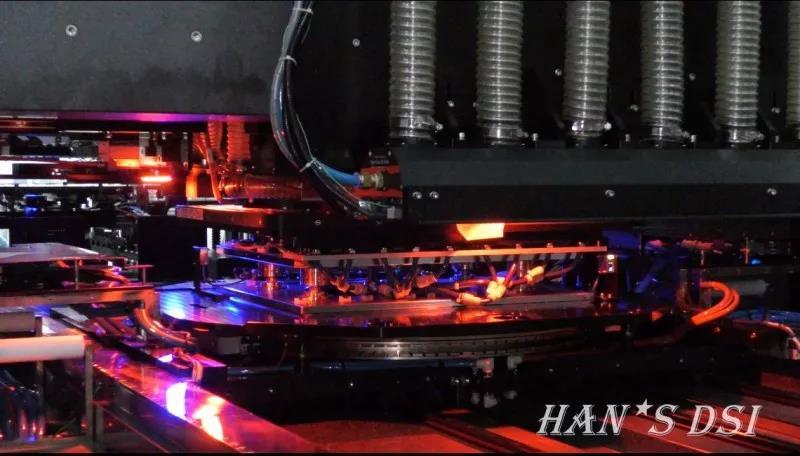

大族設備工作細節圖

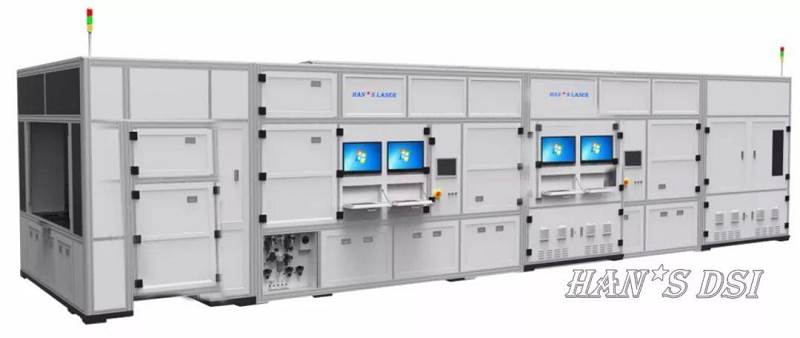

大族柔性顯示屏切割設備

設備特點：

1）本設備主要應用於(yu) PET＋PI膜＋PET等OLED高分子聚合材料的激光切割加工；作為(wei) 選項而增加的“裂片裝置”可實現對帶玻璃襯底的PET＋PI高分子聚合材料的激光切割加工；

2）產(chan) 品經過預定位、精定位、線掃精定位等多級CCD視覺的精確定位；基於(yu) 大幅麵柔性膜的搬運、整平等自動化控製；以及particle處理的流體(ti) 抽塵技術；

3）根據CIM下載數據進行1到12產(chan) 品的自動激光切割；

4）Inline架構，MGV或ROBOT FORK上料；

5）自動Pad Open和除Dummy；

6）多振鏡下的四軸聯動和PSO激光同步控製；

7）可對切割後的CELL進行AOI檢測及分BIN，可檢測產(chan) 品尺寸、切割精度、切割軌跡HAZ等邊沿效果；

8）大族激光（002008）自主知識產(chan) 權及專(zhuan) 業(ye) 的超快激光外光路設計係統，加工後產(chan) 品邊緣效果良好。

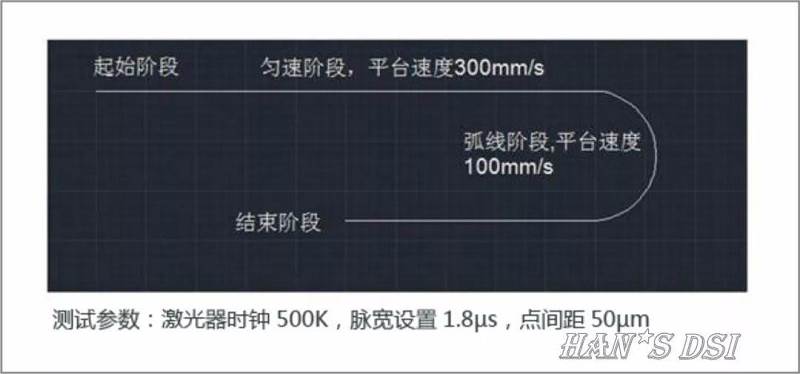

該設備集分切、倒角、檢測於(yu) 一體(ti) ，采用了高精度的四軸聯動PSO（位置同步輸出）功能切割技術。首先XY平台和振鏡的四軸聯動可實現大幅麵的無縫拚接，而激光器的PSO功能可以實現等點間距等能量的切割，徹底解決(jue) 傳(chuan) 統方式切割範圍太小、激光器在不同速度下切割能量不均勻的問題。下圖為(wei) 在PSO功能下切割異形的效果。

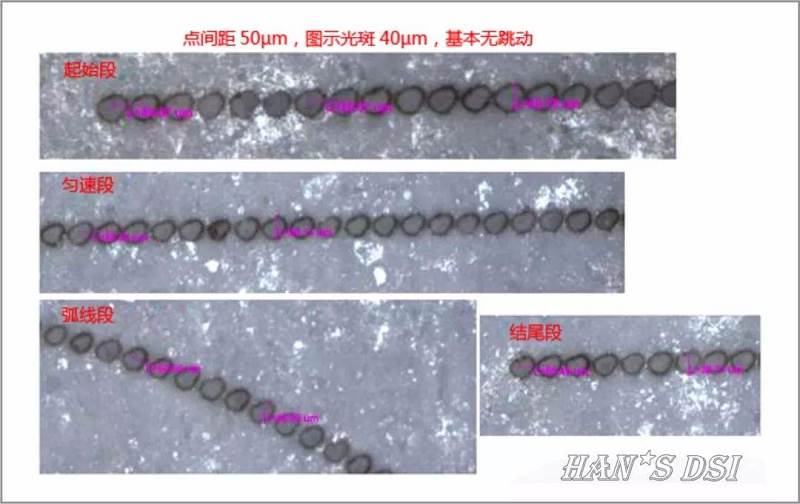

PSO切割方式微觀效果圖
