激光熔覆是采用高能量激光作為(wei) 熱源，合金粉末作為(wei) 覆材，通過激光輻照合金粉末同步作用於(yu) 工件表麵快速熔化形成熔池，再快速凝固形成致密、均勻並且厚度可控的冶金結合層，

提高金屬零部件的耐磨、耐蝕、耐高溫、抗氧化等性能，不僅(jin) 能讓已失效的零件恢複使用，且能顯著延長新零件的使用壽命。

本文采用三種配置和多種合金粉末做了一係列熔覆參數驗證實驗，實驗中主要的配置器件包括激光器、熔覆頭、送粉器、送粉噴嘴、冷水機等。

配置一實驗

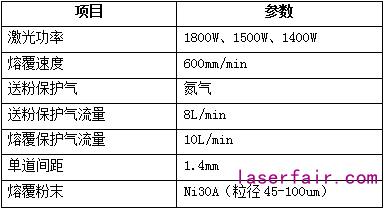

采用以上參數，將激光器功率調到三個(ge) 不同功率段，進行激光熔覆加工，得到如下效果：

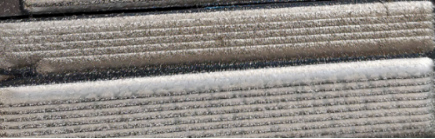

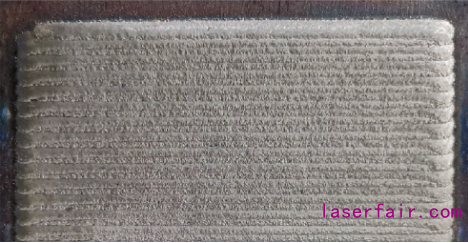

1800W熔覆效果▲

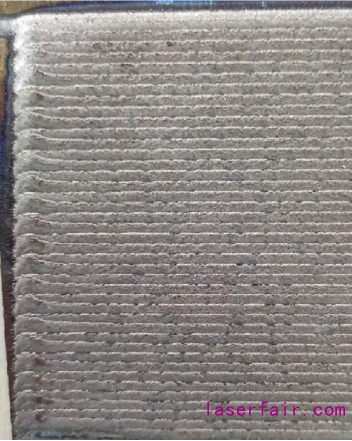

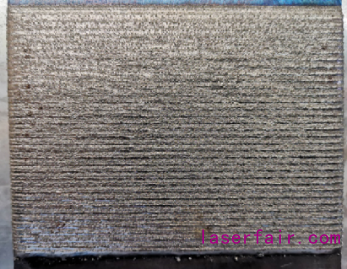

1500W熔覆效果▲

1400W熔覆效果▲

所用激光器：2500W半導體(ti) 激光器（芯徑400um）

配置二實驗

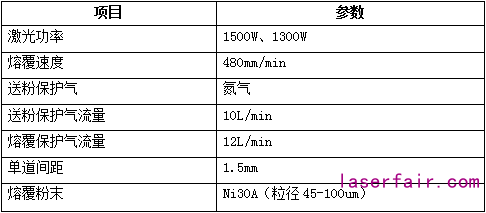

采用以上參數，將激光器功率調到兩(liang) 個(ge) 不同功率段，進行激光熔覆加工，得到如下效果：

1500W熔覆效果▲

1300W熔覆效果▲

所用激光器：4000W光纖激光器（芯徑400um）

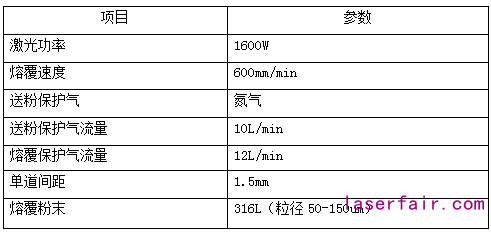

配置三實驗

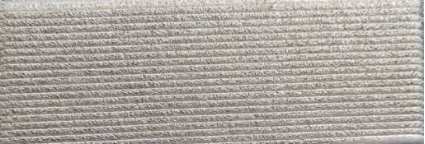

熔覆效果▲

所用激光器：2000W光纖激光器（芯徑600um）

從(cong) 以上熔覆效果可見：

1、使用創鑫半導體(ti) 激光器和光纖激光器搭配三種不同品牌的配置，都可以製備出滿足客戶要求的熔覆層（熔覆層厚度1mm，硬度28HRC－32HRC，沒有裂紋、氣孔等缺陷）。

2、使用創鑫半導體(ti) 激光器製備熔覆層，當固定其他參數不變時，使用激光功率在1400W－1800W範圍內(nei) 製備熔覆層，不會(hui) 影響熔覆層的質量。

3．使用創鑫光纖激光器製備熔覆層，當固定其他參數不變時，使用激光功率在1300W－1500W範圍內(nei) 製備熔覆層，不會(hui) 影響熔覆層的質量。
