光纖激光器具有光束質量好、散熱性好、結構緊湊、免維護等優(you) 點，廣泛應用於(yu) 雕刻、打標、切割等材料加工領域，已成為(wei) 激光技術發展主流放行和應用主力軍(jun) 。

光纖激光器主要部件包括LD泵浦源、特種光纖、光纖耦合器、激光功率合束器、聲光調製器、光纖隔離器、激光功率傳(chuan) 輸光纜組件等。

由於(yu) 溫度控製直接決(jue) 定激光器的品質和使用壽命。本文使用FOTRIC熱像儀(yi) 實拍的熱像圖為(wei) 例，介紹紅外熱像儀(yi) 在光纖激光器研發與(yu) 品控方麵的典型應用。

1、LD泵浦源

LD泵浦源外觀

單個(ge) LD芯片輸出的激光功率是有限製的，泵浦將多個(ge) LD芯片封裝在一起，實現輸出功率提升。而泵浦的發熱量很大，因此溫度直接影響芯片輸出的激光波長，需借助熱沉水冷降溫。

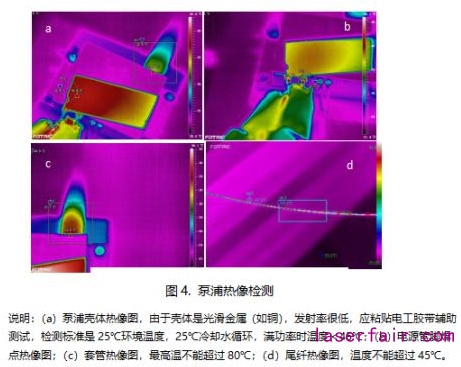

泵浦出廠前，需使用紅外熱像儀(yi) 做出廠檢測，降低泵浦被退貨的概率；

相應的，光纖激光器廠家會(hui) 使用紅外熱像儀(yi) 對每一個(ge) 泵浦做來料質檢，退回不合格的泵浦，保證激光器的整機質量。

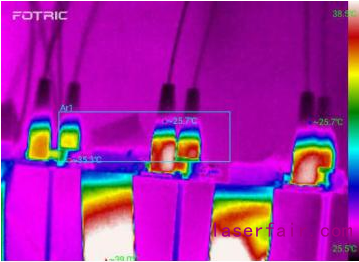

使用FOTRIC熱像儀(yi) 進行檢測後，質檢效率大大提升，熱像圖清晰，溫度數據直觀準確，助力廠家提升產(chan) 品質量：

2、合束器

合束器的作用是將N路泵浦的激光合成1路激光，實現激光器的高功率輸出。

合束器

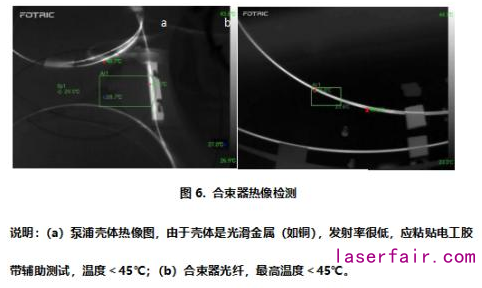

合束器出廠前，需使用紅外熱像儀(yi) 做出廠檢測，降低泵浦被退貨的概率；

使用FOTRIC熱像儀(yi) 進行檢測後，合束器質量一目了然：

3、雙包層光纖與(yu) 熔接點

光纖會(hui) 吸收部分激光能量引發溫升，溫度過高會(hui) 加速老化，導致溫度高→老化加快→溫度更高的惡性循環，降低激光器的可靠性和使用壽命，因此需使用紅外熱像儀(yi) 檢測整段光纖，尤其是光纖熔接點溫度。

使用FOTRIC熱像儀(yi) 進行檢測後，光纖熔接點溫度得到有效控製，廠家能生產(chan) 出更好的產(chan) 品：

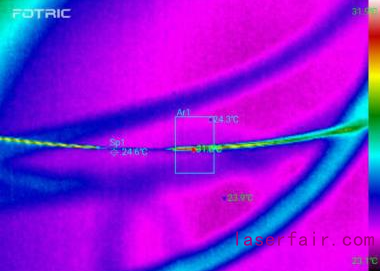

光纖熔接點溫度檢測

4、激光反射保護驗證檢測

光纖激光器的弱點：很容易受到來自金屬工件的背向反射激光的損壞。因此，高品質的光纖激光器需具備反射保護機製，並在出廠前模擬反向輸入一定功率的激光，以確保品質。

紅外熱像儀(yi) 是其中必要的檢測手段，反向測試中各部件的溫度原則上都不能超過45℃。使用FOTRIC熱像儀(yi) 進行檢測，激光反射保護驗證準確可靠：

激光反射保護驗證檢測

紅外熱像儀(yi) 為(wei) 光纖激光器保駕護航，助力廠家生產(chan) 更好的產(chan) 品服務客戶，提高產(chan) 品質量。
