上一節講到激光3D打印中，晉原銘3D打印設備控製軟件通過規劃激光掃描路徑，規劃路徑需要匹配相應的激光策略才能完成掃描工作，不同材料要有相應的工藝參數包來控製打印過程和提高質量。

在掃描路徑規劃好之後，其中的支撐、填充、輪廓等路徑使用的激光策略成為(wei) 關(guan) 鍵。還是以金屬粉末打印為(wei) 例，激光功率輸出控製直接決(jue) 定金屬粉末的熔化質量，在受熱熔化的過程熔道會(hui) 產(chan) 生的黑煙、渣塵、等離子氣體(ti) ，會(hui) 阻擋在激光的掃描路徑，影響熔道質量。故此軟件通過對激光的掃描路徑規劃避免這類影響同時，各種路徑中的激光策略也是關(guan) 鍵所在。

激光策略的定義(yi) ：在激光輸出中，所使用的激光參數和振鏡掃描參數組合而成的參數設定。打印中依據常規圖形劃分為(wei) ：支撐、填充、輪廓三種類型設置掃描策略。當然也可以按照設備開發需求自行設置相應的激光策略。

激光策略設置須嚴(yan) 格按照振鏡和激光器兩(liang) 個(ge) 硬件的性能參數來設置。激光作用在材料上的掃描點簡稱熔池，打標速度和激光功率決(jue) 定熔池所能吸收的能量，兩(liang) 者成反比關(guan) 係。兩(liang) 個(ge) 關(guan) 鍵點：

第一是打印的材料熔點的能量匹配，其次是激光穿透層厚要求的能量匹配。確定相應的能量才能確保熔化質量。

以金屬粉末打印的例子來做說明：

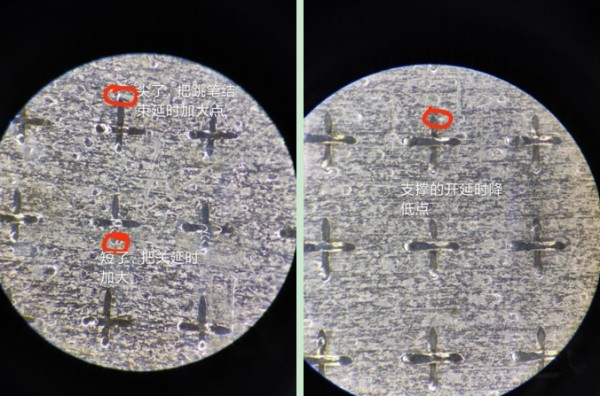

1、支撐激光策略：用來打標支撐的激光策略，“十”字支撐均勻，長短比例與(yu) 圖形顯示相同為(wei) 合適。確保激光功率足夠熔化材料，過低會(hui) 產(chan) 生鋸齒不夠堅固，過高會(hui) 頂出鋪過粉的工作麵，磨損鋪粉裝置。

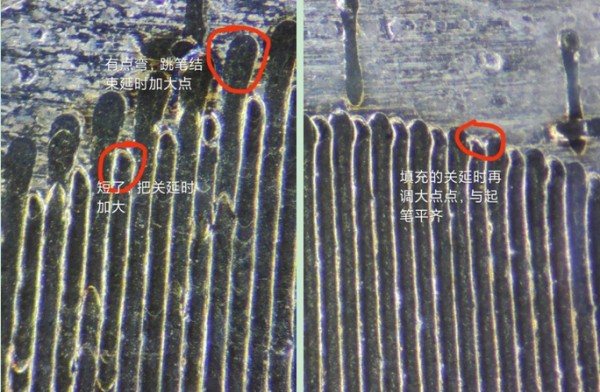

2、填充激光策略：用來打標實體(ti) 的激光策略，打標速度和延時參數與(yu) 支撐激光策略的一樣，功率輸出比支撐激光功率加大20%左右，確保實體(ti) 熔道功率足夠熔化材料，過低會(hui) 藏粉，造成缺陷，過高會(hui) 頂出鋪過粉的工作麵，磨損鋪粉裝置。

3、輪廓激光策略：用來打標輪廓的激光策略，保證掃描表麵質量。打標速度約為(wei) 填充激光策略的50%，適當降低功率。為(wei) 保證打標線段的搭接質量，對各個(ge) 延時參數重新調整設置。熔道功率過高層紋明顯，過低則熔化不充分而帶粉掛珠，適當功率可保證表麵質量和打印成功。

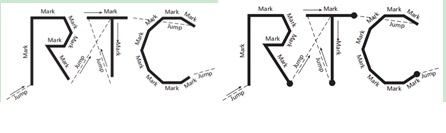

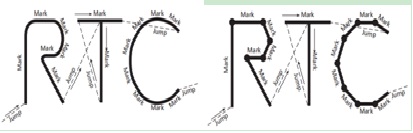

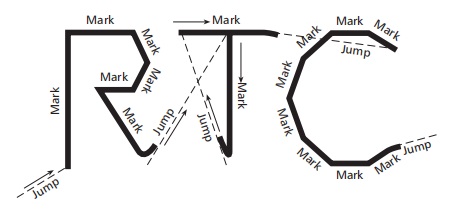

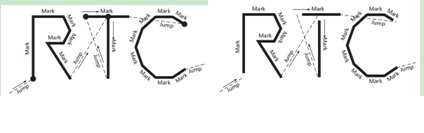

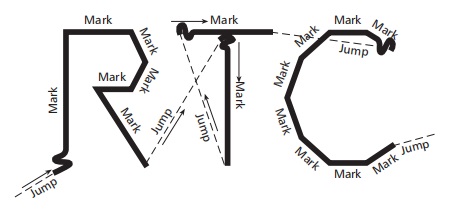

參數關(guan) 係和邏輯參照下表：

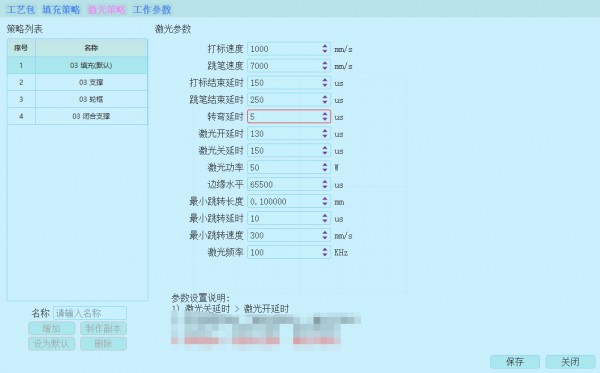

示例如下：

激光策略的設定是嚴(yan) 謹的測試程序，不同激光器和振鏡的匹配會(hui) 有不同的參數組。確定好激光器和振鏡的組合，可以找到相應的各種延時參數，形成基礎參數組。針對不同材料和打印層厚就相對簡單，通過確定熔點功率就可以找到完整的激光策略，形成工藝參數的基礎。

以上為(wei) 晉原銘3D打印設備控製軟件工藝參數開發的介紹。廣州晉原銘科技有限公司專(zhuan) 注於(yu) 3D打印設備控製係統軟件技術的開發，聯合華南理工大學增材製造團隊、華南農(nong) 業(ye) 大學軟件學院研發團隊雄厚的技術力量，為(wei) 增材（3D打印）設備生產(chan) 提供長期無憂技術服務。更多的技術交流聯係晉原銘科技www.jym3d.cn，18688885891。
