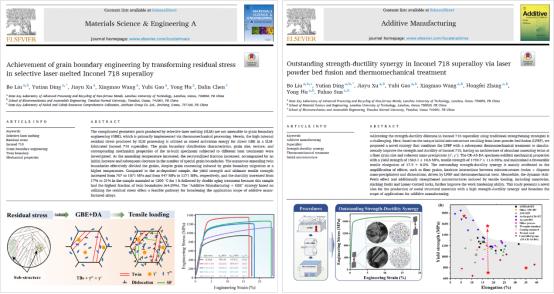

近期，天水師範學院機電與(yu) 汽車工程學院教師劉博與(yu) 蘭(lan) 州理工大學省部共建有色金屬先進加工與(yu) 再利用國家重點實驗室、金川鎳鈷資源綜合利用國家重點實驗室合作的激光增材製造鎳基高溫合金孿晶界麵調控研究取得重要進展，研究成果連續發表在國際材料科學領域TOP期刊《Materials Science and Engineering A》（IF: 6.044/Q1)和國際工程技術領域TOP期刊《Additive Manufacturing》（IF:11.632/Q1）上,第一作者均為(wei) 劉博老師。

研究團隊以沉積態Inconel 718合金為(wei) 研究對象，利用其增材製造的獨特初始組織優(you) 勢，采用直接晶界工程、強塑性變形以及後續熱處理等手段，構築不同晶粒尺度下的孿晶界和納米析出相的複合組織，協同提高合金強度與(yu) 塑性。

針對傳(chuan) 統晶界工程（GBE）不適用於(yu) 激光增材製造複雜構件的問題，團隊提出利用增材製造高的殘餘(yu) 內(nei) 應力（GBE動力學條件）和Inconel 718合金的低層錯能（GBE初始結構條件）特征，通過熱處理（GBE熱力學條件）激活形成了豐(feng) 富的孿晶界，構築“孿晶+析出相”複合結構，且更高比例的孿晶有助於(yu) 提高合金綜合力學性能；研究團隊創新性地提出利用激光增材製造所產(chan) 生的獨特的多尺度細小組織優(you) 勢，對沉積態Inconel 718合金進行形變熱處理，在更為(wei) 細小的晶粒尺度下獲得了“孿晶+共格納米析出相”複合組織。拉伸變形過程中晶界、孿晶界、析出相與(yu) 位錯發生複雜的交互作用，且孿晶界保持良好的結構穩定性，協同提高合金變形抗力和塑性；拉伸時誘導形成了大量的納米孿晶束（TWIP效應）、Lomer-Cottrell位錯鎖以及不同方向層錯切割晶粒（動態Hall-Petch效應），大幅度提升了合金加工硬化能力，表現出優(you) 異的強-塑協同。

上述研究工作為(wei) 擴大激光增材製造技術應用範圍和突破金屬材料的強-塑不匹配提供了新的思路。
