晶片腐蝕產生的不良影響：
AT切型的石英諧振器的頻率由厚度和銀層厚度決定。而在腐蝕一方麵是清除了研磨時殘留在鏡片表麵的破壞層，另一方麵修整了晶片的厚度尺寸，控製晶片的頻率。晶片經過粗、中、細研磨後，不論zui終磨料多細，晶片表麵總有一層磨料和石英微粒構成的破壞層，而且有很強的吸附力，這一作用隨著時間進行無規則變化。如果不清除殘留在晶片表麵上的磨料和石英微粒，被真空鍍膜銀層電極覆蓋後，它們將在諧振器工作過程中，隨著時間的推移發生應力變形而逐漸鬆落、脫落，造成諧振器飄移、電阻值增大，用這種晶片生產出來的諧振器安裝在電子產品整機上的頻率和電阻都不穩定，有時在小的激動功率下都有可能產生睡眠DLD，即諧振器不起振。所以，必須做到徹底清除晶片表麵由研磨工序留下的汙垢及雜質。

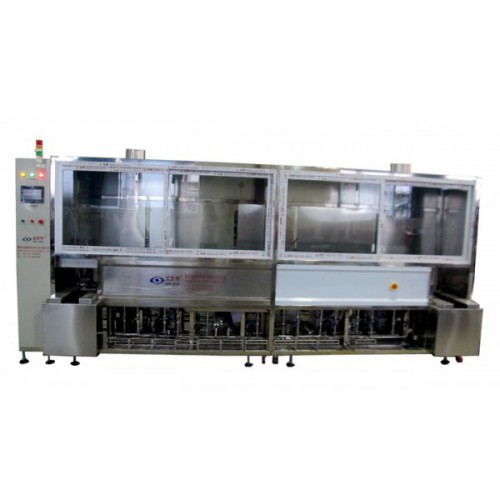

深圳威固特VGT-807FTA自動智能式超聲波清洗機：
此設備共有8個功能槽，配置有循環過濾係統、自動恒溫係統、觸摸屏係統、拋動係統、超聲波清洗係統、預熱箱係統、溢流係統等。設備采用水溶劑洗滌、純水漂洗，為環保型清洗機。
清洗過程中工件通過超聲波高頻產生的“氣化現象”的衝擊和係統自身不停地作上下運動，增加了液體的摩擦，從而使工件表麵的汙垢能夠迅速脫落，實現其高清潔度的目的。
設備參數：
清洗工件及洗籃：
1、名稱：石英晶體；
2、材質：晶體；
3、內籃尺寸：參照標準件製作；
4、清洗籃載重量：額定載重Min2Kg Max3Kg；
5、傳輸：自動智能式機械手傳輸；
6、清洗節拍：每籃節拍3-8min（人工操作與傳送）；
7、產量：對節拍為5min而言，產量依賴於設備實際使用時間和人工控製時間
噴淋係統：
1、內槽尺寸：L260×W310×H250(mm)；
2、材質：進口SUS316板，δ2.0mm；
3、位置：
在槽體的左右兩側各設置兩把噴淋係統，共四把噴淋係統作用於工件；
每把係統上安裝6個不鏽鋼噴嘴；
噴淋係統由噴淋管和噴淋嘴組成。
4、噴淋泵：
噴淋泵為“南方”不鏽鋼水泵；
噴淋泵與噴淋管相連，噴淋泵工作時產生壓力作用於工件，形成完整的噴淋係統；
配置有液位安全控製係統，當液位低時，噴淋泵不工作；
噴淋泵前麵裝有球閥，調節水量。
設備質量保證措施：
嚴格執行企業標準和有關國家標準，關鍵配件耐酸堿，其他電器均采用ISO9000認證產品或國際認證產品。
深圳威固特自動智能式AT切型石英晶片諧振器超聲波清洗機
