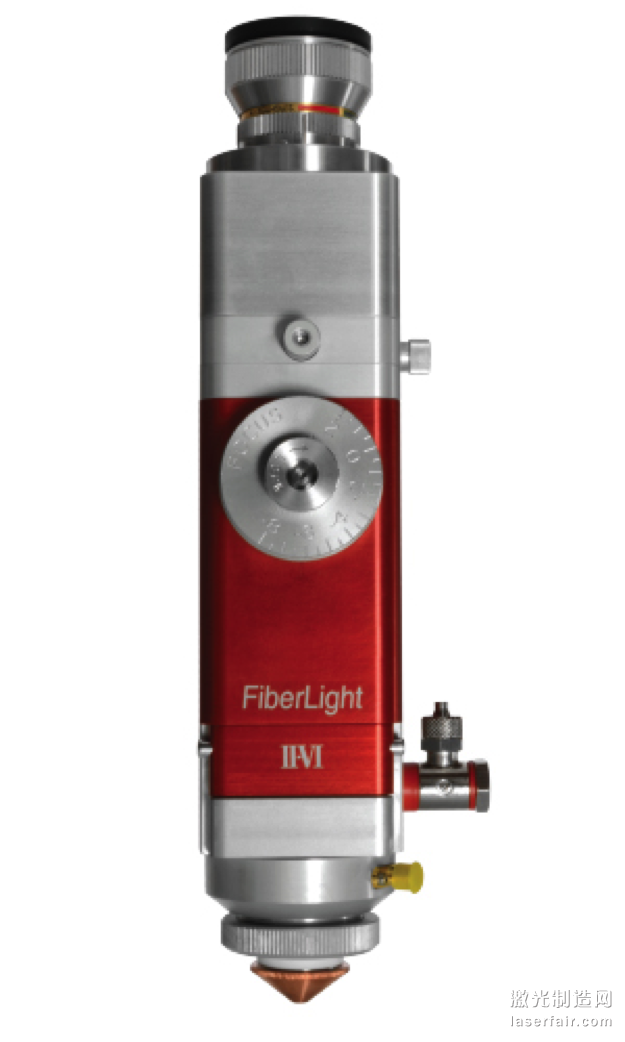

·       體(ti) 積緊湊，重量輕，適用於(yu) 2D或者3D的各種應用

·       大範圍的簡便調整功能和明確的焦點位置指示

·       直線型和90度轉角結構均可實現

·       10mm 焦點調節範圍

·       模塊化設計，客戶可以有6種不同放大倍率的選擇來獲得不同光斑

·       客戶安裝板和水冷功能可選

·       保護窗快速更換

·       可選的高度傳(chuan) 感器模塊


光學指標

最大功率                                                               2kW

激光波長                                                               1.025 - 1.08μm

激光接頭類型                                                        QBH, QCS, PIPA

準直鏡焦距                                                            60mm, 72mm

聚焦鏡焦距                                                             90mm, 120mm, 180mm

放大率*                                                                   1.25x, 1.5x, 1.67x, 2.0x, 2.5x, 3.0x

係統有效孔徑                                                          19mm

透過率                                                                     >97%

中心調整                                                                 ±1mm in X & Y軸

聚焦鏡保護窗                                                          抽屜式

* 可根據客戶要求定製放大倍率

切割頭噴嘴指標

噴嘴類型                                                    單孔

噴嘴孔直徑                                                 1.0mm 到 3.0mm

焦點到噴嘴表麵的調整範圍                        +2.0mm 到 -8.0mm

最大輔助切割氣體(ti) 氣壓*                              25 bar

氣體(ti) 類型                                                     惰性和活性

* 標準Fiberlight的最大氣壓值                      20 bar

高度傳(chuan) 感器*

電壓要求                                                     24 V直流

輸出– 線性範圍                                           0 - 10V模擬信號

校準                                                             手動

響應時間                                                      <1ms

纜線長度                                                      2 Meters

高度調節範圍                                               10mm

* 可客戶定製
