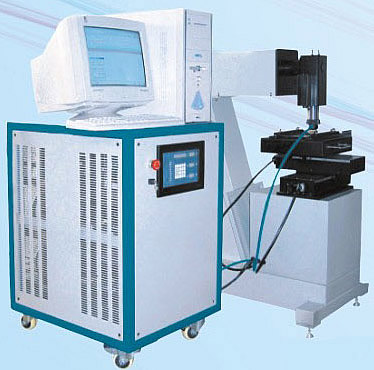

HP-JGH200型YAG激光焊接機
YAG激光焊接機原理       “和牌”係列YAG激光焊接機是利用高能脈衝激光實施工件間的焊接，脈衝氙燈作為泵浦；首先由脈衝激光電源點亮氙燈，並輸出恒定小電流使氙燈處於預燃狀態，再由控製係統來控製脈衝激光電源使氙燈放電，並產生一定脈寬和頻率的光波，光波在激光聚光腔內照射ND：YAG激光晶體，使晶體受激輻射，再經過激光諧振腔諧振後，產生波長為1064nm的激光，激光經過擴束、反射、聚焦後即可對工作進行精密焊接。       激光焊接是采用激光光束聚焦裝置產生極高能量密度的光束，將激光的焦點定位在需要焊接的工件上，工件就會在極短時間熔化在一起，從而達到焊接的效果，是目前世界焊接領域最為先進的工藝技術。   YAG激光焊接機特點       1．可用於精密器件的超精密焊接；       2．非接觸焊接，可實現點焊、縫焊、密封焊；       3．速度快、深度大，深寬比可達5：1，變形小；       4．焊縫平整、無氣孔，無汙染，熱影響區小；       5．焊縫強度高、韌性好；       6．激光束易實現按時間與空間分光，能進行多光束同時加工及多工位加工；   YAG激光焊接機應用領域       應用於鋼、銅、鋁、錫、鎳、鉻、金、銀、鈦、铌等多種金屬或合金，也能用於多種異種材料間的焊接，如黃銅-銅、鈦-鉬、鎳-鈦等。       主要應用於汽車製造、計算機外部設備、航空航天設備、光通訊設備、機電產品、電子、電池、五金工具業、機械、模具等金屬器件的焊接，可進行點焊、縫焊及氣密性焊接，並可適應多種焊接軌跡。   產品技術參數       激光工作介質    Nd：YAG                       最大輸出功率    200W       激光波長    1064nm         最小光斑直徑    0.2mm       焊接最小熔池    0.1mm       脈衝頻率    1-100HZ可調       脈衝寬度    0.2-20ms       焊接深度    0.05-1.5mm       整機耗電功率    10KW       激光功率穩定度  < 2.5 %       工作台行程  300×300
