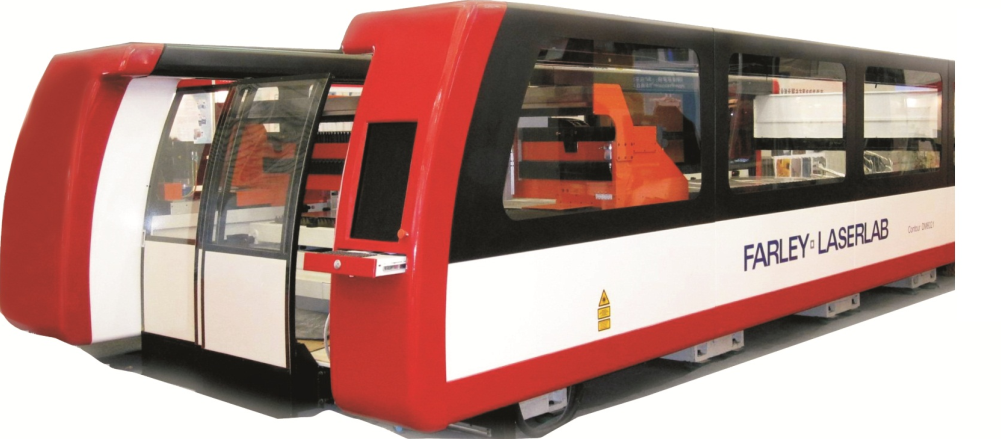

新一代高速激光切割係統
國際主流結構形式
獨特的龍門結構雙邊高速驅動
結構形式
Contour DM係列數控激光切割機采用龍門結構形式，鑄鋁橫梁（動態響應快，加速度1G，保證了尖角切割質量），橫梁雙邊齒輪齒條同步驅動，結構設計合理，將剛性的、高精度要求結構尺寸柔性化，具有良好的靈活性、穩定性，整機結構緊湊，剛性好，控製精度高，運行高速、平穩。采用西門子伺服電機、Siemens840D高端數控係統，德國高端減速器和配套的斜齒運動機構，保證了設備的高精度、高穩定性，單軸運行速度高達到120m/min，複合速度高達165m/min以上。
驅動形式
西門子伺服電機雙邊同步驅動，獨有的橫梁帶自動補償(chang) 機構的雙邊驅動的核心技術，突破了雙邊高速驅動同步問題的技術瓶頸，設備穩定性高，複合速度高達165m/min以上。
ü 兩(liang) 副電機齒輪齒條機構與(yu) 分別通過偏心法蘭(lan) 板的調節作用以實現齒輪齒條間的最佳間隙配合
ü 平行補償(chang) 機構中有橫梁自調節板,在輔橫梁驅動結構與(yu) 橫梁間起過渡作用，通過它使得橫梁與(yu) 床身間在多種影響因素作用下發生運動與(yu) 驅動間發生錯位變化時得以自動補償(chang) 。
激光切割專(zhuan) 用切割頭
采用德國Precitec公司傳(chuan) 感器、切割頭，切割效果更加完美。
垂直升降式交換工作台
更優(you) 秀的承重能力，承重1250KG以上，垂直升降式交換，工作台下空間大，多腔式設計，更利於(yu) 除渣及抽風除塵。
主要技術參數
|
激光切割係統 |
ContourDM3015 |
|
最大切割碳鋼板厚 |
20mm |
|
X軸切割範圍 |
3048mm |
|
最大切割不鏽鋼板厚 |
10mm |
|
Y軸切割範圍 |
1524mm |
|
最大切割鋁合金板厚 |
8mm |
|
Z軸行程 |
150mm |
最小設定單位： |
0.001mm |
|
|
X軸定位速度 |
120m/min |
電容高度跟隨 |
√ |
|
|
Y軸定位速度 |
120m/min |
防護罩 |
√ |
|
|
Z軸定位速度 |
15m/min |
可控保護氣 |
√ |
|
|
工作台尺寸 |
1.5m×3m |
邊緣檢測 |
√ |
|
|
工作台最大承載 |
1250Kg |
一鍵集中控製氣體(ti) 係統 |
√ |
|
|
最大加速度 |
1G |
指示光 |
√ |
|
|
定位精度 |
±0.025 mm |
專(zhuan) 家數據庫 |
√ |
|
|
重複定位精度 |
±0.01 mm |
龍門整體(ti) 運輸 |
√ |
|
|
切口縫寬 |
0.15－0.3mm |
抽風排塵係統 |
√ |
|
|
切割頭 |
5”&7.5” |
作圖係統 |
√ |
|
|
數控係統和伺服 |
西門子840D係統 |
固定操作台 |
√ |
|
|
操作係統 |
WindowsXP係統 |
報警燈光係統 |
√ |
|
|
顯示器 |
24寸液晶屏 |
機床噪音等級：≤80db |
√ |
|
|
X、Y軸驅動方式 |
齒輪齒條,斜齒 |
激光器功率 |
推薦DC030或以上激光器 |
|
|
接口形式 |
USB,網絡 |
波長 |
10.6μm |
|
|
網絡 |
RJ45 |
激光器耗氣量 |
1瓶/年
|
ConTOUR DM4020
鑄件床身、鑄鋁橫梁、雙邊齒輪齒條（斜齒）同步驅動
等光程係統保證4米X2米範圍內(nei) 工件切割質量一致性高
獨特的龍門結構雙邊高速驅動，加速度1G，單軸速度100m/min，複合速度高達140m/min。
交換工作台
驅動形式
西門子伺服電機雙邊同步驅動，獨有的橫梁帶自動補償(chang) 機構的雙邊驅動的核心技術，突破了雙邊高速驅動同步問題的技術瓶頸，設備穩定性高，複合速度高達165m/min以上。
ü 兩(liang) 副電機齒輪齒條機構與(yu) 分別通過偏心法蘭(lan) 板的調節作用以實現齒輪齒條間的最佳間隙配合
ü 平行補償(chang) 機構中有橫梁自調節板,在輔橫梁驅動結構與(yu) 橫梁間起過渡作用，通過它使得橫梁與(yu) 床身間在多種影響因素作用下發生運動與(yu) 驅動間發生錯位變化時得以自動補償(chang) 。
激光切割專(zhuan) 用切割頭
采用德國precitec公司傳(chuan) 感器、切割頭，切割效果更加完美。
垂直升降式交換工作台
更優(you) 秀的承重能力，承重1250KG以上，垂直升降式交換，工作台下空間大，多腔式設計，更利於(yu) 除渣及抽風除塵。
主要技術參數
|
序號 |
項目 |
參數 |
|
1 |
工件最大加工範圍（mm） |
4000×2000 |
|
2 |
x、y軸快速移動速度（m/min） |
140m/min（單軸100m/min） |
|
3 |
激光發生器額定輸出功率（KW） |
4000W |
|
4 |
激光功率穩定度 |
<2% |
|
5 |
加工板材厚度（mm） |
低碳鋼板：20；不鏽鋼板：10；鋁合金8mm |
|
6 |
尺寸精度（帶磁柵尺） |
一次性加工4m*2m，精度±0.05mm（薄板） |
|
7 |
定位精度（帶磁柵尺） |
各軸定位精度：X、Y軸全程±0.025mm，重複定位精度：±0.01mm |
|
8 |
工作台最大載重（kg） |
≥1250（均載） |
|
9 |
設備噪音（db） |
≤80 |
|
10 |
切口縫寬（mm） |
控製在0.1-0.3mm之間（視板材厚度） |
|
11 |
切口粗糙度 |
≤6.3-12.5 um（視板材厚度） |
ConTOUR DM6020
國際領先水平，6020一次成型，無二次定位
獨特的龍門結構雙邊高速驅動，加速度1G，單軸速度100m/min，複合速度高達140m/min。
一次定位、鑄件床身、鑄鋁橫梁、雙邊齒輪齒條（斜齒）同步驅動
等光程係統
自動移動工作台
驅動形式
西門子伺服電機雙邊同步驅動，獨有的橫梁帶自動補償(chang) 機構的雙邊驅動的核心技術，突破了雙邊高速驅動同步問題的技術瓶頸，設備穩定性高，複合速度高達165m/min以上。
ü 兩(liang) 副電機齒輪齒條機構與(yu) 分別通過偏心法蘭(lan) 板的調節作用以實現齒輪齒條間的最佳間隙配合
ü 平行補償(chang) 機構中有橫梁自調節板,在輔橫梁驅動結構與(yu) 橫梁間起過渡作用，通過它使得橫梁與(yu) 床身間在多種影響因素作用下發生運動與(yu) 驅動間發生錯位變化時得以自動補償(chang) 。
激光切割專(zhuan) 用切割頭
采用德國precitec公司傳(chuan) 感器、切割頭，切割效果更加完美。
移動工作台，小料自動下料
更優(you) 秀的承重能力，承重1600KG以上，移動式工作台，工作台下空間大，多腔式設計，更利於(yu) 除渣及抽風除塵。
主要技術參數
|
序號 |
項目 |
參數 |
|
1 |
工件最大加工範圍（mm） |
6000×2000 |
|
2 |
定位方式（一次定位還是二次定位） |
一次定位 |
|
3 |
x、y軸快速移動速度（m/min） |
單軸100m/min，複合速度140m/min |
|
4 |
激光發生器額定輸出功率（KW） |
4000W |
|
5 |
激光功率穩定度 |
<2% |
|
6 |
加工板材厚度（mm） |
低碳鋼板：20；不鏽鋼板：10；鋁合金8mm |
|
7 |
尺寸精度（帶磁柵尺） |
一次性加工6m*2m，精度±0.05mm（薄板） |
|
8 |
定位精度（帶磁柵尺） |
各軸定位精度：X、Y軸全程±0.025mm，重複定位精度：±0.01mm |
|
9 |
工作台最大載重（kg） |
≥2000（均載） |
|
10 |
設備噪音（db） |
≤80 |
|
11 |
切口縫寬（mm） |
控製在0.1-0.3mm之間（視板材厚度） |
|
12 |
切口粗糙度 |
≤6.3-12.5 um（視板材厚度） |
