高速激光熔覆是提高熔覆工作效率的最佳途徑

激光熔覆已被廣泛用於(yu) 金屬表麵的修複改性，但傳(chuan) 統激光熔覆工作效率較低（比如4000W半導體(ti) 激光器的正常熔覆效率為(wei) 0.25m²/h），不能滿足大規模的生產(chan) 加工需求。為(wei) 了提高熔覆工作效率，人們(men) 不得不不斷地提高激光器的功率，使用了6000W、8000W甚至10000W的激光器。值得注意的是，增大激光器的功率，一般情況下，並不能同比例地提高熔覆線速度，隻能靠增大聚焦光斑尺寸來提高熔覆效率，比如將2×12的聚焦光斑增大為(wei) 2×20或2×30的聚焦光斑。實際的應用表明，單純靠增大激光器的功率來提高熔覆效率的結果並不理想，如下圖所示。

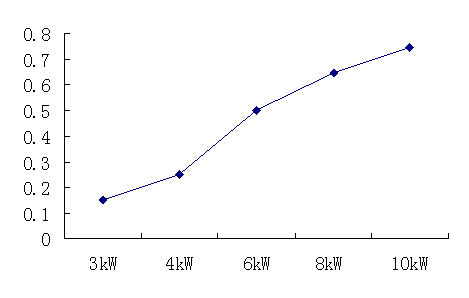

圖1. 不同功率的半導體(ti) 激光器的熔覆效率

從(cong) 圖1的數據可以看出，6kW激光器每小時的熔覆麵積為(wei) 0.5m²，比4kW激光器每小時熔覆麵積增加0.25 m²， 但8kW激光器比6kW激光器每小時熔覆麵積僅(jin) 增加0.15 m²，10kW激光器比8kW激光器每小時熔覆麵積僅(jin) 增加0.10 m²。隨著功率的增大，效率增加效應遞減。因此，靠增加激光器的功率來提高工作效率的做法，不是一個(ge) 有效、經濟的做法。而且，激光器功率的不斷提高，會(hui) 引起其他副作用。比如，隨著激光功率的增加，基體(ti) 的熱輸入量增大，基體(ti) 表麵溫度升高，基體(ti) 變形和熔覆層開裂現象會(hui) 加劇。另外，增大功率，會(hui) 增加熔覆層深度，稀釋率也會(hui) 因此增大，所以必須增大熔覆層厚度，造成熔覆材料的浪費。

為(wei) 了提高激光熔覆的工作效率，必須另辟它徑，尋求更有效、更先進的技術。這一技術便是：高速激光熔覆。高速激光熔覆通過改變激光與(yu) 金屬粉末的作用過程，使得金屬粉末在到達熔池之前充分吸收激光能量（普通熔覆時基體(ti) 和粉末對激光能量的吸收比例分別為(wei) 80%和20%，高速熔覆時基體(ti) 和粉末對激光能量的吸收比例分別為(wei) 20%和80%）。 通過對激光能量吸收比例的改變，使得熔覆的線速度達到了幾十米每分鍾，極大地提高了熔覆工作效率。另外由於(yu) 高速熔覆的搭接率高達70%-80%(普通熔覆的搭接率為(wei) 30%-50%)，一方麵，使得高速激光熔覆的稀釋率極低（約為(wei) 1%左右），而普通熔覆的稀釋率為(wei) 5%-15%。另一方麵，使得熔覆層表麵非常平整，達到了熱噴塗相同的效果，如下圖所示：

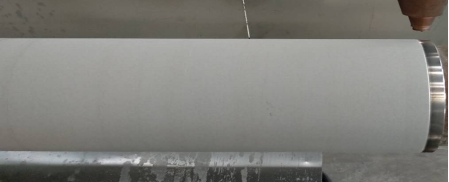

圖2. 中科中美高速激光熔覆層表麵粗糙度達到噴塗效果

西安中科中美是我國首家推出高速熔覆激光器設備的高科技公司。其推出的係列高速熔覆激光器已被國內(nei) 多家客戶使用。根據客戶的反饋數據，中科中美的4000W高速熔覆激光器的具體(ti) 工作參數及特點如下：

1. 熔覆速度：在熔覆厚度0.2-0.5mm時，熔覆效率每小時0.7-1.2平方米；

2. 熔覆厚度：根據需求，可實現熔覆厚度0.2~1.2mm；

3. 熔覆表麵：熔覆表麵平整，達到熱噴塗的效果；

4. 稀釋率：~1%左右；

5. 結合強度：冶金結合，結合強度可高達360MPa；

6. 可用於(yu) 高熔點、高硬度粉末的熔覆；

7. 可用於(yu) 銅、鋁等有色金屬的熔覆。
      理論與(yu) 客戶的實際應用表明，采用高速激光熔覆是提高熔覆工作效率的最佳途徑！
