日本Smilelink公司（總部：東(dong) 京）和Division Engineering公司（總部：橫濱市）合作開發出了麵向個(ge) 人用戶的3D打印機“DS1000”，將於(yu) 2013年11月開始銷售。該產(chan) 品是從(cong) 內(nei) 置加熱器的可移動打印噴頭噴出熱可塑性樹脂的類型，耗材不僅(jin) 可以使用同類低價(jia) 機型通常使用的ABS（丙烯腈-丁二烯-苯乙烯共聚樹脂）和PLA（聚乳酸），還可使用尼龍（聚酰胺）。該產(chan) 品的價(jia) 格為(wei) 17.5萬(wan) 日元（不含稅，約1.1萬(wan) 元人民幣），計劃從(cong) 2013年11月10日開始受理訂單，11月底開始供貨。

    DS1000是作為(wei) Smilelink和Division Engineering的共同項目開發的，前者負責生產(chan) 和銷售，後者負責產(chan) 品的外觀、設計和軟件開發。Smilelink在產(chan) 品策劃和金屬加工方麵擁有豐(feng) 富的經驗，Division Engineering則在機床軟件開發方麵經驗豐(feng) 富，在從(cong) 事使用CAD/CAM/CAE的工業(ye) 設計和機械設計。

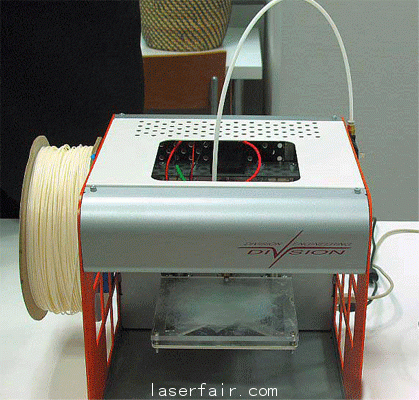

【圖1】Smilelink公司和Division Engineering公司合作開發的3D打印機“DS1000”。

    DS1000的主要性能參數如下：最大造形尺寸為(wei) 長105×寬105×高105mm，層厚度為(wei) 0.05～0.35mm（PLA和尼龍為(wei) 0.1～0.35mm），噴嘴孔徑為(wei) 0.40mm。打印機的外形尺寸為(wei) 長270×寬280×高255mm，重約5kg。可通過USB連接線連到電腦上使用。

    使用的樹脂線的直徑為(wei) 1.75mm。產(chan) 品附帶兩(liang) 盤（兩(liang) 種顏色）250g的樹脂線。推薦使用的樹脂線預定由Smilelink銷售，但目前還未確定具體(ti) 規格（顏色的種類等）和價(jia) 格。Smilelink代表董事社長大林萬(wan) 利子表示，“估計每公斤的價(jia) 格在5000日元左右”。

    之所以要讓DS1000不僅(jin) 能使用低價(jia) 位3D打印機通常使用的ABS和PLA、還能使用尼龍，是“希望利用尼龍的柔軟等特點，發掘出不同於(yu) 原來材料的新用途”（Division Engineering公司經理平出貴史）。尼龍比其他材料的熔點高，“我們(men) 找到了可在215～250℃下加熱的噴嘴（加熱器）”，讓使用尼龍造型成為(wei) 可能。

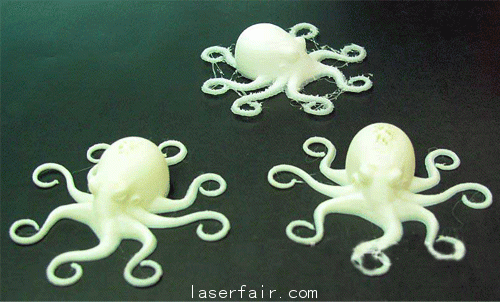

【圖2】利用“DS1000”製造的尼龍（聚酰胺）立體(ti) 造形物。

    硬件方麵，提高了打印速度並增強了擴展性。為(wei) 提高速度，采用了將隨著馬達轉動輸送樹脂線的擠出機固定在機身上的方式，減小了可移動打印頭的質量（慣性），從(cong) 而使打印頭的最高移動速度提高到了100～200mm/s。另外，從(cong) XY方向驅動打印頭的機構方麵，采用了在H形的環狀輸送帶上安裝打印頭、通過兩(liang) 個(ge) 馬達的轉動方向和速度控製該輸送帶移動的“CoreXY”方式。這樣，當打印頭的移動方向改變時就不容易出現遊隙（backlash）。

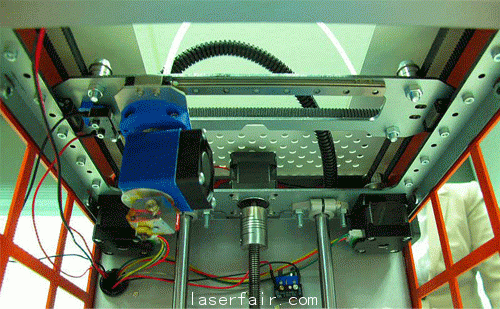

【圖3】從(cong) 下麵向上看打印機內(nei) 部。左側(ce) 的藍色物體(ti) 是打印頭。中央是驅動工作台（Z軸）的螺絲(si) 。

    擴展性方麵，Division Engineering代表董事大內(nei) 功介紹說，“設計時考慮到了將來擴大造形區域等情況”。具體(ti) 措施是，采用了構成機殼的板金部件和前麵提到的CoreXY。大內(nei) 功介紹說，“采用CoreXY方式時，如果改變輸送帶的長度，就可以靈活改變移動範圍”。不過，目前尚未確定擴大版產(chan) 品的計劃。

    另外，DS1000在控製電路板、打印頭（熱端）、控製用固件、操作軟件、G代碼生成軟件等方麵利用了開源代碼。因此，DS1000的產(chan) 品數據、軟件補丁及項目資料都將作為(wei) 開源代碼公開。

    Division Engineering將於(yu) 2013年11月10日在產(chan) 品孵化設施“MONO”（東(dong) 京都江東(dong) 區）麵向有意購買(mai) 者舉(ju) 辦體(ti) 驗說明會(hui) 。此外，還將舉(ju) 辦3D建模學習(xi) 班，並開設用來交流使用方法和應用事例等的社交網站。

    DS1000的銷售目標是每年1000台。Smilelink采用的生產(chan) 體(ti) 製是在靜岡(gang) 縣長泉町的工廠加工板金部件，然後在東(dong) 京都大田區進行組裝。最初將以月產(chan) 50～100台的規模生產(chan) ，然後根據情況完善生產(chan) 體(ti) 製。
