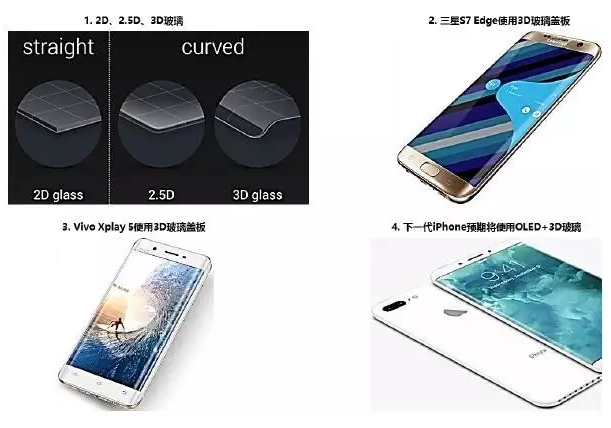

3D玻璃逐漸成為(wei) 中高端手機的標配

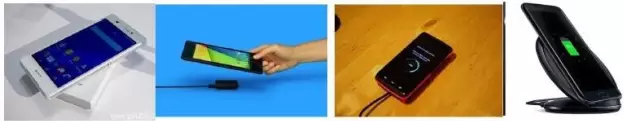

索尼、諾基亞(ya) 、穀歌、摩托羅拉、三星的無線充電方案

而金屬具有的電磁屏蔽特性，電磁波無法很好地通過金屬機殼，能量損耗大，不適宜無線充電技術的應用，非金屬材料的3D玻璃就成了最佳的選擇。

顏值更高

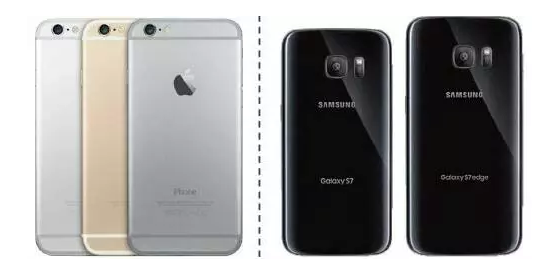

金屬機殼與(yu) 玻璃背板對比

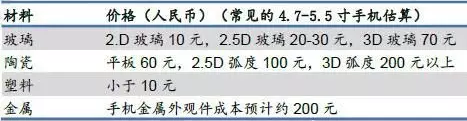

手機背板四種材料（玻璃、陶瓷、塑料、金屬）成本對比

3D玻璃加工設備概況

技術革新帶動設備更新

3D玻璃生產(chan) 工藝相較2D、2.5D玻璃有四大難點，曲麵成型、曲麵拋光、曲麵印刷、曲麵貼合。

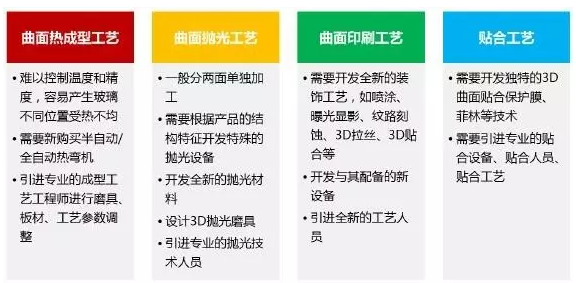

3D曲麵玻璃生產(chan) 過程中的四大工藝挑戰

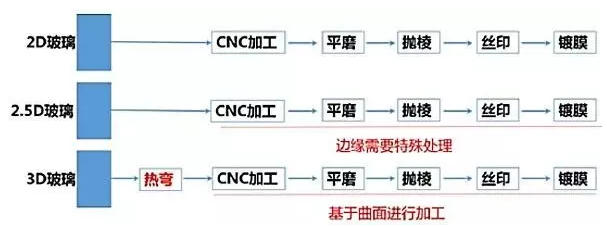

2D、2.5D、3D 玻璃生產(chan) 工藝區別

近年來，隨著技術的革新加工設備也在不斷的升級，如高速多線切割機替代傳(chuan) 統切割設備，精雕機替代傳(chuan) 統的仿形磨邊機，雙麵銅盤研磨機、3D拋光機、高速拋光機成為(wei) 迫切需求的研磨（拋光）機專(zhuan) 用設備。

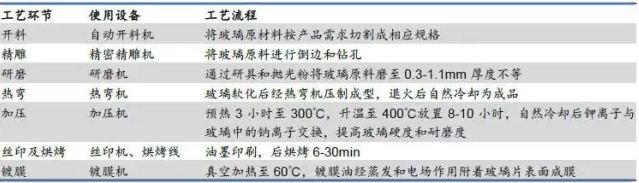

3D曲麵玻璃生產(chan) 工藝環節設備及操作解析

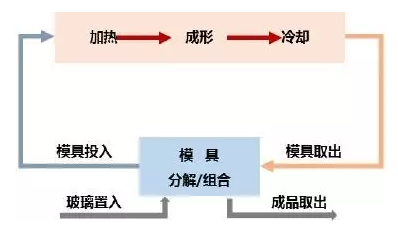

熱彎工藝流程

機台設計決(jue) 定整機質量。以11站的設備為(wei) 例，1-4站是預熱站，對置入的玻璃進行溫度加溫，前4站保證平整度在5條之內(nei) ；中間3站是成型站，熱彎已經結束，玻璃已經壓成曲麵玻璃，成型站保證平整度在4條之內(nei) ；後麵4站就是冷卻站，保證平整度在5條之內(nei) 。如果平整度相差過高，做出來的玻璃會(hui) 出現不對稱、彎曲、變形等問題。

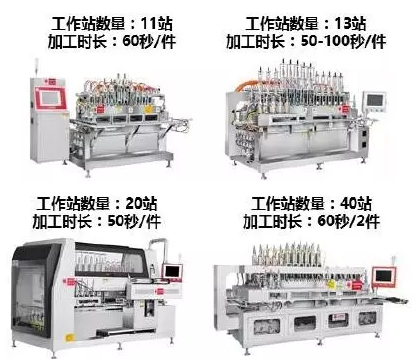

采用不同工作站數量的熱彎機

石墨模具影響3D玻璃表麵光潔度和弧度。相比金屬材料在高溫下變形大、易變軟，石墨具有耐高溫、硬度高、導電性好、防輻射、耐腐蝕、成本低的特性。因此玻璃熱彎模具使用石墨材料來製作，可以保證最大的精密程度。石墨模具作為(wei) 重要耗材，使用壽命直接影響熱彎機成本。

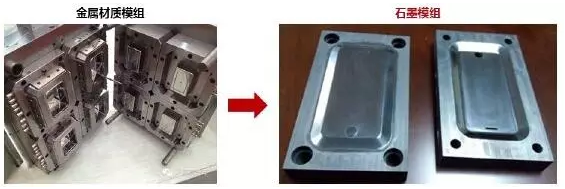

熱彎機采用石墨模具替代金屬材質模具

精雕機：智能化和柔性化

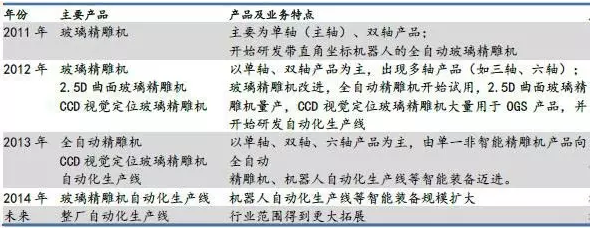

精雕機發展進程

傳(chuan) 統的玻璃精雕機適合對手機、平板電腦等觸控產(chan) 品的玻璃麵板進行鑽孔、開槽和精修外邊加工。軸數越多，加工效率越高，包括單軸、雙軸、六軸產(chan) 品。

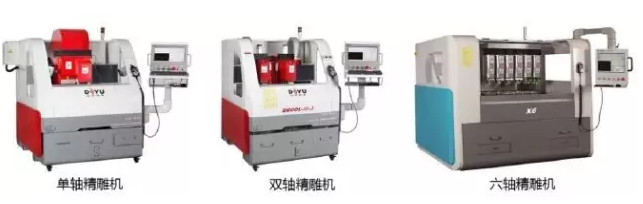

傳(chuan) 統的玻璃精雕機包括單軸、雙軸、六軸產(chan) 品

CCD 視覺定位玻璃精雕機將視覺技術與(yu) 加工技術結合，具有精度高、速度快、效率高、無沙邊、無崩邊等特點，適合高品質的one-glass（OGS）產(chan) 品的玻璃麵板加工。

CCD視覺定位玻璃精雕機

全自動玻璃精雕機安裝全自動上下料裝置（機械手，即直角坐標機器人），可節省大量的人力物力，一人可執機10台-20台；中心定位附加工裝夾具，確保玻璃定位準確；刀具壽命報警提示，防止刀具磨損而造成玻璃加工不良品產(chan) 生；加工巡檢報警提示，可設置任何時間提示檢驗加工產(chan) 品。

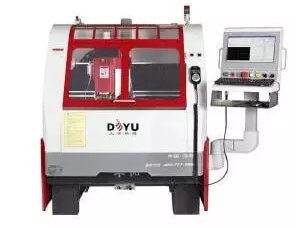

全自動玻璃精雕機

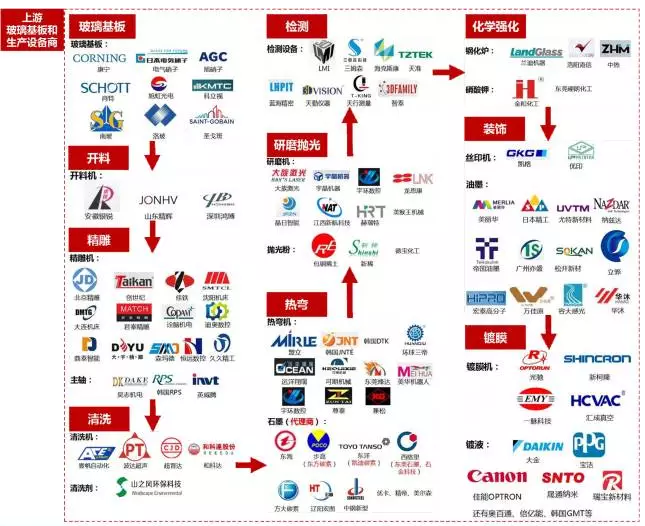

3D玻璃的產(chan) 業(ye) 鏈包括上遊玻璃基本和生產(chan) 設備商，中遊加工企業(ye) 以及下遊的應用企業(ye) 。

3D玻璃產(chan) 業(ye) 鏈（點擊大圖更清晰）

3D玻璃加工設備市場空間分析

智能終端需求量決(jue) 定3D曲麵玻璃的市場空間，其中智能手機是最大應用領域。

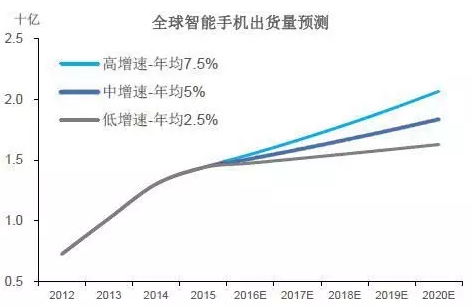

2012-2020年全球智能手機出貨量及測算

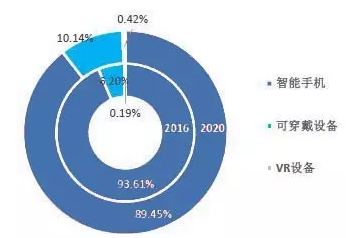

2016/2020年智能設備出貨量比例測算

智能手機兩(liang) 大陣營中，安卓係的三星、華為(wei) 、Vivo、OPPO、小米等都已經推出3D 玻璃蓋板的手機型號。市場預計蘋果將為(wei) iphoness8配備3D玻璃蓋板與(yu) 後蓋。

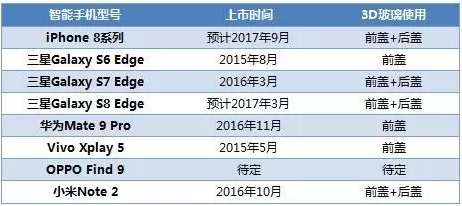

目前已使用/計劃使用3D玻璃蓋板的智能手機型號

據相關(guan) 機構預測，2020年3D玻璃蓋板年需求量為(wei) 6-14億(yi) 片，滲透率為(wei) 23%-54%。

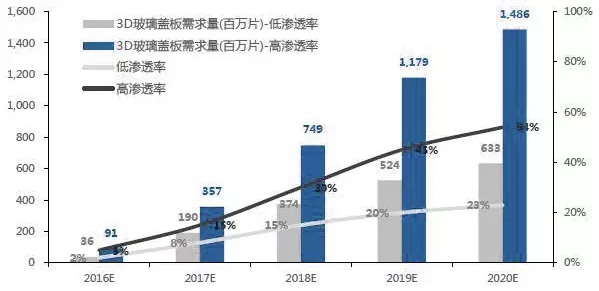

2016-2020年3D玻璃蓋板需求量和滲透率變化情況

同時，國內(nei) 玻璃蓋板廠商也不斷加碼3D玻璃產(chan) 能投資，2017年行業(ye) 產(chan) 能預計為(wei) 1.3億(yi) 片左右。

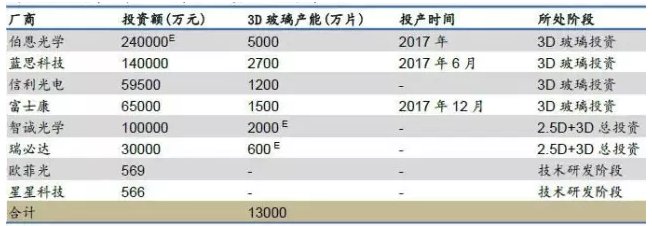

國內(nei) 主要加工廠商開始投資3D玻璃生產(chan) 線

根據產(chan) 業(ye) 調研數據，目前單台熱彎機單片加工時間約為(wei) 90秒，良品率40%左右。為(wei) 了應對未來幾年3D玻璃批量化生產(chan) 要求，廠商的研發目標是將單片玻璃的熱彎加工時間縮短至40秒，良品率提升至90%。分別以40、70、90秒的加工時間以及90%良品率的假設進行測算，到2020年，滿足下遊需求的熱彎機數量約為(wei) 2100-4700台，對應市場空間約為(wei) 21-47億(yi) 元。

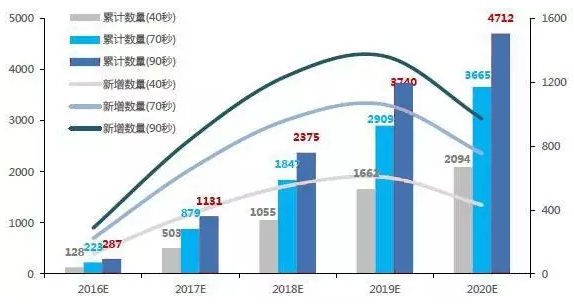

2016-2020年熱彎機新增數量及累計數量預測（台）

（附：左軸為(wei) 累計數量，右軸為(wei) 新增數量）

產(chan) 業(ye) 調研數據顯示，2D加工時間2-3分鍾，2.5D加工時間5分鍾，3D加工時間3分鍾；精雕機一般為(wei) 雙頭，一次出2片，良率可以達到95-98%。目前精雕機行業(ye) 保有量約10萬(wan) 台，未來需求主要是自動化設備升級。預計到2020年，用於(yu) 3D玻璃加工的精雕機累計需求約為(wei) 1.5萬(wan) 台左右，對應市場空間約為(wei) 29億(yi) 元左右。

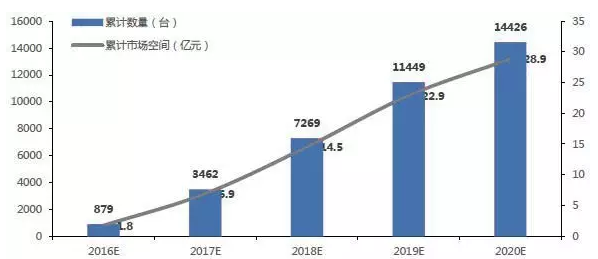

2016-2020年用於(yu) 3D玻璃加工的精雕機累計數量（台）和市場空間（億(yi) 元）

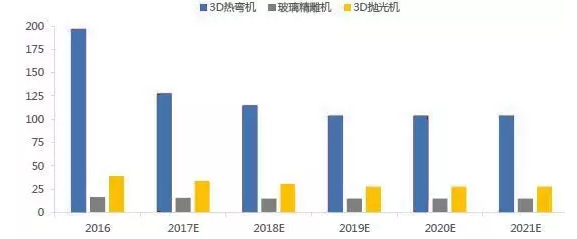

2016-2021年3D熱彎機、玻璃精雕機、3D拋光機價(jia) 格變化趨勢（萬(wan) 元）
