1. 簡介

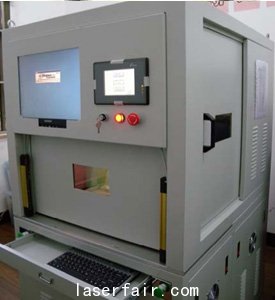

IPM08 係列是為(wei) 激光加工而專(zhuan) 業(ye) 設計的工作機台。由穩定度高、抽 風力強勁的專(zhuan) 業(ye) 過濾器等運動部件集合成一體(ti) 。同時可配有雙工位移動台，手動升降或 電動升降工作台，也適合安裝不同的激光光源。能配合各種加工範圍和精度要求。使用 範圍廣，結構簡單，效率高的 IPM08 適合為(wei) 各種材料和形狀的零件進行激光表麵加工 和打標。

2. 設備主要部件 　 a). 送料機構 　 b). 定位組件 　 c). 保護組件 　 d). 激光固定調整組件 　 e). 控製係統和軟件 　 f). 真空抽風和過濾係統 　 g). 選項 　　 　光電保護 活性碳煙霧過濾器 z向可編程升降 單向可編程移動軸 平麵可編程移動軸 旋轉可編程滾動軸 CCD標刻質量檢測功能 CCDP激光加工輔助定位係統 網絡數據交換功能

3.產品特點 可靠的電控 —— 整機采用西門子 PLC 控製，配置標準彩色觸摸屏。簡單可靠，易於操作，擁有直觀的人機對話界麵。可雙語顯示操作界麵。抗幹擾能力強，能穩定可靠地 與激光控製器交換信號。 操作員和產品的安全 —— 雙手按鈕操作設計和光簾保護器(選項)配合，加以合理地設計理念，高度保障了操作員的安全和產品的安全. 專業激光防護配置 —— 保護工程師和操作員的眼睛。專業級的保護觀察設計，徹底消除了激光帶來的，體現了符合國際行業要求的標準和豐富的專業保護經驗. I/O 檢測 —— 專業自動化設備的調機和故障檢測手段。可便捷有效地進行整機控製了 解和元件故障的分析和排除。 4.產(chan) 品優(you) 勢   高產(chan) 能 —— 雙工作台充分利用了激光打印的快速和最短的INDEX 能適應所有的材料和零件 —— 開放式的機台設計能適應各種應用和材料 高精度 —— 雙定位夾具保證打印精度：± 0.1mm 穩定性好 —— 唯一基準麵的裝配大板設計 簡單日常維護工作 —— 三步搞定日常清潔，專(zhuan) 業(ye) 積塵和過濾設計

5.技術指標

產(chan) 品尺寸	200x200x100mm(長x寬x高)
人機界麵HMI	彩色5.7”觸摸屏
控製方式	PLC
電源	220V / 16A AC1P, 50Hz(主機)
	380V / 20A AC3P, 50Hz(煙濾)
氣源	> 5Kgf / cm2 ( 0.5MPa )
尺寸	長840 × 寬1100 × 高2100mm

#p#分頁標題#e#

選項

• XY工作台範圍： 0~300mm (負重≤40kg), 精度可選

• Z軸升降範圍： 0~300mm (負重≤40kg), 精度：±0.1mm

• CCD標刻質量檢測係統： 可檢測不同材料表麵的一維碼，二維碼， OCR字符， 識別區分等

• CCDP激光加工輔助定位係統： 可選單相機，雙相機，四相機以滿足XXum, Xum等不同定位精度要求。

• 網絡數據交換功能：可以實現RS232， TCP/IP， CANBUS等數據連接中央控製處理服務
