(2)物體(ti) 三維模型重建：RapidForm是韓國INUS公司開發的全球四大逆向工程軟件之一，它可實時將點雲(yun) 數據運算出無接縫的多邊形曲麵，得出實物的三維模型。由RapidForm重建圖5所示的零件，結果如圖6所示。

圖6 金屬可摘除局部義(yi) 齒支架三維重建

(3)利用Rapidform軟件進行設計數據與(yu) 掃描數據的全局拚接比較，如圖7所示，圖中左邊模型為(wei) 可摘除局部義(yi) 齒支架CAD模型，右邊為(wei) 三維重建後的模型。軟件通過對比掃描數據和三維CAD設計數據，自動導出檢測報告，包括全局誤差以及幾何尺寸誤差。

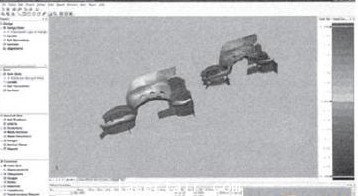

圖7原始CAD模型與(yu) 重建CAD模型比較

3．2結果與(yu) 分析

如圖8所示，將CAD模型和三維重建模型進行重疊對比，以不同顏色來顯示零件各處是否存在加工偏差及偏差的大小範圍。偏差的大小範圍用不同的顏色來表示，按圖#p#分頁標題#e#7右邊的色彩設置，說明如下：

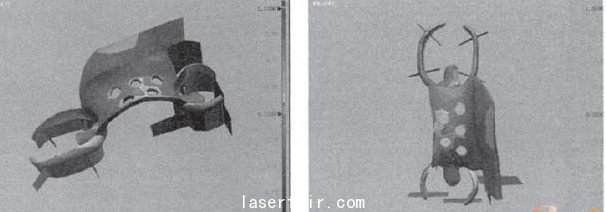

圖8原始CAD模型與(yu) 重建CAD模型重疊拚接後的結果圖

(1)設置的偏差範圍為(wei) ±1mm，如果偏差值大於(yu) +1mm則以深紅色顯示，如果偏差小於(yu) 一1mm，則以深藍色顯示：

(2)如果偏差為(wei) 0mm，則顯示為(wei) 綠色；

(3)如果偏差在0—1mm之間，顯示顏色在黃色和紅色之間變化，偏差值增大，顏色變深；

(4)如果偏差在一1一0mm之間。顯示顏色在深藍色與(yu) 淺藍色之間變化，顏色越深偏差越大。

從(cong) 圖8可以清楚地看到：第一，沒有深紅色及深藍色存在，說明偏差值均在±1121121之間，第二。圖中綠色麵積較大，隻有極小部分是黃色與(yu) 淺藍色，說明三維重建後模型與(yu) CAD模型比較，部分是吻合的，沒有偏差，即使有偏差的地方，顏色也比較淺，故偏差值也較小。

軟件通過對比分析得出其尺寸與(yu) 形狀誤差結果，如表l所示。#p#分頁標題#e#

表1全局偏差測量結果表

從(cong) 表l可知，測量結果中，偏差最大值為(wei) 0．959mm，平均偏差為(wei) 士0．172mm。

三維測量結果與(yu) 原始CAD模型的吻合結果如圖9所示。

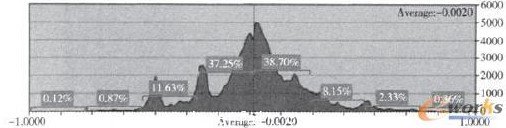

圖9形狀與(yu) 尺寸精度分析結果圖

通過對113363個(ge) 點的偏差進行統計，得到各個(ge) 偏差範圍內(nei) 的點的個(ge) 數占總點數的百分比如表2所示。利用SLM技術製作的可摘除局部義(yi) 齒支架與(yu) 原始模型在偏差為(wei) ±0．285mm範圍內(nei) 的吻合度可達到75．95％．可見其加工精度比較高，在此基礎上，再進行一定的輔助後續精加工，完全可以得到滿足實際使用要求的可摘除義(yi) 齒支架。

表2各個(ge) 偏差範圍內(nei) 點數占總點數的百分比表#p#分頁標題#e#

4 結束語

本文首先分析了影響SLM快速成型件尺寸形狀精度主要因素，以及提高成型件精度的方法；然後針對以上常規精度評價(jia) 方法的不足，以可摘除局部義(yi) 齒支架為(wei) 例，利用逆向工程的方法對零件的形狀尺寸精度進行評價(jia) ，取得較好的評價(jia) 結果。

實踐證明，該評價(jia) 方法較常規方法效率較高，評價(jia) 結果較準確。
