近日，ZHAGA聯盟公布了Zhaga接口規範規格書(shu) 11，其定義(yi) 了采用分離式LED驅動器（電子控製裝置），包含非插座式圓形LED模塊的LED光引擎 (LLE) 的接口。

Zhaga是新一代LED光引擎介麵的規範，由全球照明大廠合作組成的 Zhaga聯盟所發起，推動LED介麵的標準化，有助於(yu) LED照明產(chan) 品的普及。ZHAGA產(chan) 品接口包括：1.機械接口=物理尺寸；2.電氣接口=電氣參數額定值；3.散熱接口=散熱規範；4.光學接口=燈輸出的光電參數；5.控製接口=開關(guan) 或者調光功能，不同廠家的燈具可以使用同一個(ge) 國家的光源，反之也可以。LED光源互換可以很大程度上降低企業(ye) 的成本。

ZHAGA並沒有指定LED光源的性能、質量、設計或者安規方麵要求。因為(wei) ，這些特性是每一個(ge) LED光源製造商針對產(chan) 品設計的，主要取決(jue) 於(yu) 特定的技術選擇和產(chan) 品市場定位，這些與(yu) 產(chan) 品之間能否互換沒有關(guan) 係。

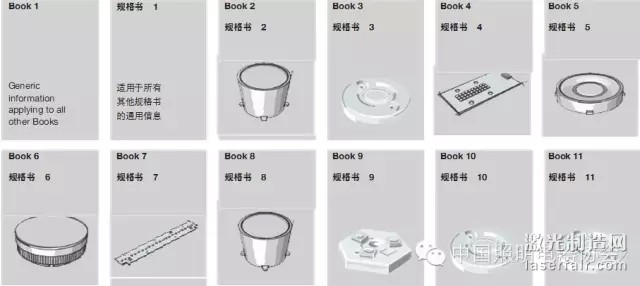

Zhaga國際聯盟致力於(yu) 製訂接口規範（又稱為(wei) “規格書(shu) ”）。每部規格書(shu) 定義(yi) 了LED光引擎和燈具之間的機械、散熱、電氣、光學和控製接口。Zhaga將LED光引擎定義(yi) 為(wei) 一個(ge) 或多個(ge) LED模塊與(yu) LED驅動器（電子控製裝置）的組合。關(guan) 於(yu) ZHAGA產(chan) 品規範架構，目前已經出11種接口技術規範書(shu) ，分別是：

Zhaga接口規範規格書(shu) 1

對各個(ge) Zhaga接口規範中均涉及的內(nei) 容進行定義(yi) ，例如：

一般定義(yi)

分離式LED驅動器（電子控製裝置）的機械接口

散熱接口的一般要求

Zhaga接口規範規格書(shu) 1的獨特之處在於(yu) 其沒有定義(yi) LED光源和LED燈具之間的接口。

規格書(shu) 1中包含的信息被所有其他Zhaga規格書(shu) 頻繁引用。

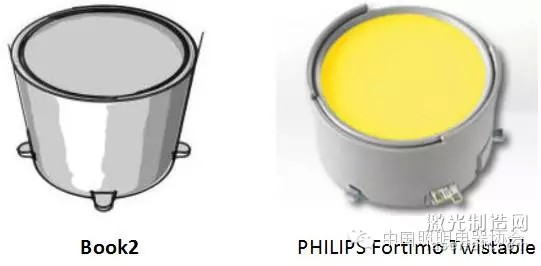

Zhaga接口規範規格書(shu) 2

定義(yi) 了采用集成式LED驅動器（電子控製裝置）的插座式圓形LED光引擎 (LLE)的接口。

這款LED光引擎呈圓鼓形狀，最大直徑70.2mm，高45mm。它采用典型59mm直徑的圓形出光麵及PHJ65d基座。

規格書(shu) 2與(yu) 規格書(shu) 8相似，不同之處在於(yu) 規格書(shu) 2中描述的LED光引擎的直徑較小。

規格書(shu) 2中的LED光引擎主要（但不限於(yu) ）用於(yu) LED筒燈。　

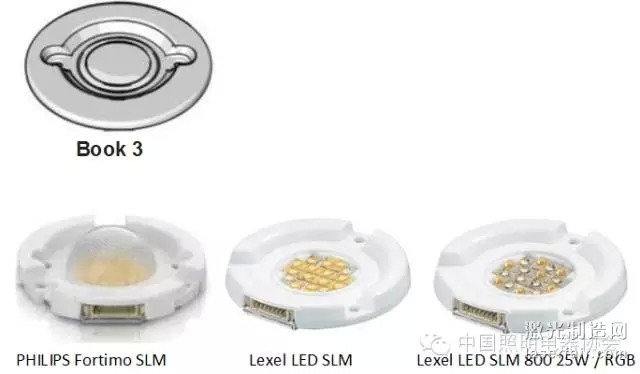

Zhaga接口規範規格書(shu) 3

定義(yi) 了采用分離式LED驅動器（電子控製裝置），包含非插座式圓形LED模塊的 LED光引擎 (LLE) 的接口。

規格書(shu) 3中根據不同圓形出光麵的直徑尺寸， 定義(yi) 了4種LED光引擎：

規格書(shu) 3中總共有4種LED光引擎類別，其由圓形出光麵 (LES) 的直徑定義(yi) ：9mm，13.5mm，19mm，23mm。

規格書(shu) 3中的LED光引擎適用於(yu) LED，以及其他需使用小型圓形光源的應用。

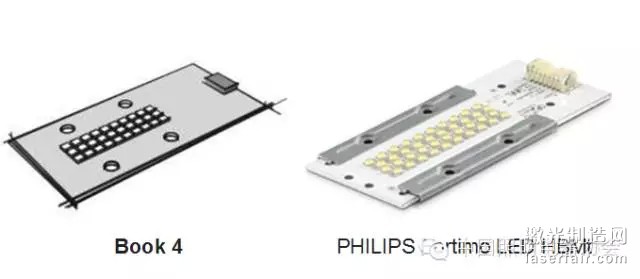

Zhaga接口規範規格書(shu) 4

定義(yi) 了采用分離式LED驅動器（電子控製裝置），包含非插座式矩形LED模塊的高照度LED光引擎(LLE)的接口。

規格書(shu) 4中根據矩形出光麵的不同尺寸，定義(yi) 了3種LED光引擎：30mm x 7.5mm，42mm x 10.5mm，60mm x 15.0mm。

規格書(shu) 4中的LED光引擎適用於(yu) 需要高照度光源的應用，如街道照明和工業(ye) 高頂棚等照明應用。

Zhaga接口規範規格書(shu) 5

定義(yi) 了采用分離式LED驅動器（電子控製裝置），包含插座式圓形LED模塊的LED光引擎 (LLE) 的接口。

規格書(shu) 5中的圓形LED模塊的最大直徑為(wei) 70mm，高度為(wei) 21mm。規格書(shu) 5允許使用寬度最大為(wei) 180mm，高度最大為(wei) 180mm的光學配件。

規格書(shu) 5中LED模塊的典型出光麵(LES)直徑範圍為(wei) 13.5mm至26mm。

規格書(shu) 5中的LED光引擎主要用於(yu) 筒燈或射燈。

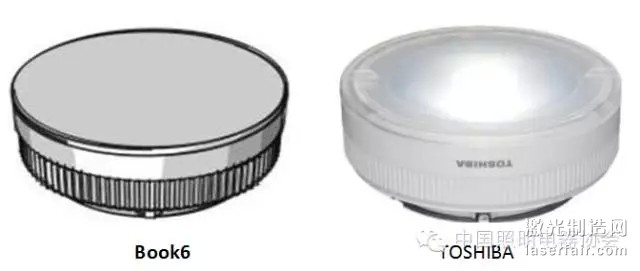

Zhaga接口規範規格書(shu) 6

定義(yi) 了采用集成式 LED 驅動器（電子控製裝置）的插座式圓形LED 光引擎 (LLE) 的接口。

該LED光引擎的標稱尺寸為(wei) 90mm直徑和42mm高度，還具有GH76p基座。

規格書(shu) 6中的插座式LED光引擎可插入直徑不超過LED光引擎本身直徑的槽中。這樣便可實現緊湊的燈具設計。

規格書(shu) 6中的LED光引擎適用於(yu) 筒燈、吊燈燈具、壁掛式和嵌入式燈具。

Zhaga接口規範規格書(shu) 7

定義(yi) 了采用分離式LED驅動器（電子控製裝置），包含一個(ge) 或多個(ge) 非插座式矩形LED模塊的LED光引擎(LLE)的接口。

規格書(shu) 7中根據不同的LED模塊尺寸，定義(yi) 了7種LED光引擎：L6W6 - 長 60mm x 寬 60mm，L28W2，L28W4，L28W6，L28W28，L56W2，L56W4。

規格書(shu) 7中的LED光引擎主要用於(yu) 室內(nei) 照明應用。

Zhaga接口規範規格書(shu) 8

定義(yi) 了采用集成式LED驅動器（電子控製裝置）的插座式圓形LED光引擎 (LLE)的接口。

這款LED光引擎呈圓鼓形狀，最大直徑95mm，高45mm。它采用59mm至71mm直徑的圓形出光麵(LES)及PHJ85d基座。

規格書(shu) 8與(yu) 規格書(shu) 2相似，不同之處在於(yu) 規格書(shu) 8中描述的LED光引擎的直徑較大。

規格書(shu) 8中的LED光引擎主要（但不限於(yu) ）用於(yu) LED筒燈。

Zhaga接口規範規格書(shu) 9

定義(yi) 了采用環形出光麵(LES)和分離式LED驅動器（電子控製裝置），包含非插座式LED模塊的LED光引擎(LLE)的接口。

該規範描述了環形出光麵直徑為(wei) 12mm或25mm 的中、低功率LED模塊。

規格書(shu) 9中的模塊可用於(yu) 消費照明應用的LED燈具產(chan) 品中，例如小型射燈、軌道燈和其他緊湊型燈具。

Zhaga接口規範規格書(shu) 10

定義(yi) 了采用分離式LED驅動器（電子控製裝置），包含非插座式圓形LED模塊的LED 光引擎(LLE)的接口。

規格書(shu) 10中的圓形LED模塊的總直徑為(wei) 75mm，高度為(wei) 8mm。該模塊具有圓形的出光 麵(LES)，直徑為(wei) 23mm、30mm或40mm。

規格書(shu) 10與(yu) 規格書(shu) 3及規格書(shu) 11相似。相比之下，規格書(shu) 10中的LED 模塊的尺寸較大，具有較高的光輸出。

Zhaga接口規範規格書(shu) 11

定義(yi) 了采用分離式LED驅動器（電子控製裝置），包含非插座式圓形LED模塊的LED光引擎 (LLE)的接口。

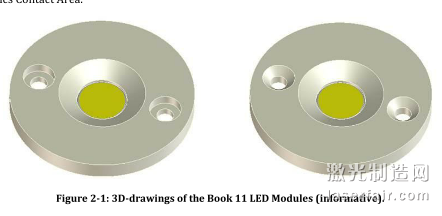

規格書(shu) 11中的LED模塊的總直徑為(wei) 35 mm，高度為(wei) 3.5mm。該模塊具有圓形的出光麵 (LES)，直徑為(wei) 6mm、9 mm或13.5mm。

規格書(shu) 11與(yu) 規格書(shu) 3及規格書(shu) 10相似。相比之下，規格書(shu) 11中的LED模塊的尺寸較小，具有較低的光輸出。
