柔性AMOLED 麵板出貨量將在2020 年超過剛性OLED 麵板

IHS Markit 的研究分析顯示，柔性AMOLED 麵板出貨量預計將在2020 年達到3.357 億(yi) ，突破剛性AMOLED 麵板3.159 億(yi) 的出貨量。柔性AMOLED 麵板預計將占AMOLED 麵板總出貨量的52%，而在2018年僅(jin) 為(wei) 38.9%。

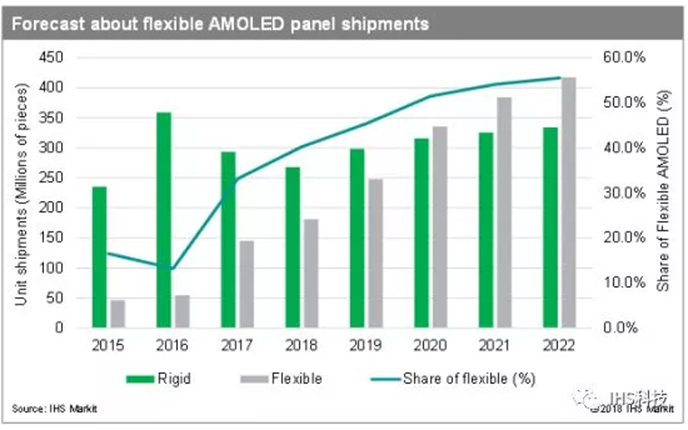

圖1：全球柔性AMOLED手機出貨量占比統計及預測（數據來源：IHS Markit）

傳(chuan) 統觸控方案回顧

在柔性麵板中，可分為(wei) “可彎折（Bendable）”、“可折疊（Foldable）”和“可彎曲（Rollable）”三個(ge) 境界。可彎折狀態是柔性屏最容易實現的狀態，顯示屏幕是按固定的角度彎曲，比如三星Edge 係列手機；而可折疊和可彎曲的屏幕可以在一個(ge) 麵和任意麵上隨意彎曲，所以這兩(liang) 種形式的柔性麵板將對顯示屏的製造工藝和材料提出新的要求，其中就包括對於(yu) 觸控技術方案的重新選擇。傳(chuan) 統基於(yu) LCD屏的觸控技術麵對的基板材料、封裝材料和整體(ti) 多層發光器件的製程難度等方麵皆與(yu) AMOLED柔屏有較大差異，所以AMOLED柔屏的觸控技術不會(hui) 簡單複製傳(chuan) 統的方式。而薄膜材料由於(yu) 其與(yu) 生俱來的“柔韌性”和“靈活性”，有望在AMOLED柔性屏時代得以重用並快速發展。

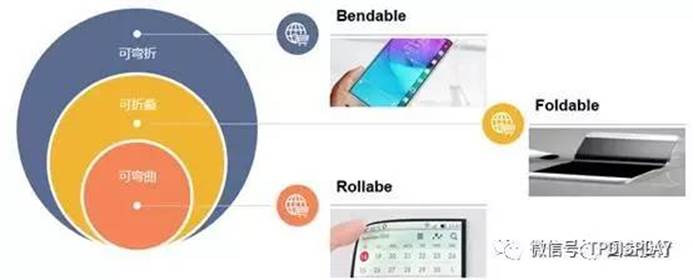

圖2：柔性麵板的三種分類

AMOLED柔屏不能使用玻璃作為(wei) 基板與(yu) 封裝材料導致觸控方案的改變

觸控技術可分為(wei) 外掛式和內(nei) 嵌式。外掛式觸控技術（Out-cell）是由觸控廠商主導，該技術主要可分為(wei) 玻璃方式和薄膜方式。後來由於(yu) 手機越做越薄的原因，麵板廠商推出內(nei) 嵌式觸控技術，整合了麵板和觸控單元。而內(nei) 嵌式觸控技術又可分為(wei) On-cell和In-cell兩(liang) 類。而高端手機的觸控方案也逐漸從(cong) 外掛式轉向內(nei) 嵌式，比如蘋果iphoness的In-cell TFT-LCD。相較於(yu) 玻璃方式與(yu) 薄膜方式，In-cell和On-cell 方案節省了玻璃成本和貼合成本，使得模組重量輕，透光度高，更滿足高端手機對品質的要求。

早在，2016 年，全球觸控屏出貨量14.7 億(yi) 片，其中內(nei) 嵌式出貨量8.2 億(yi) 片，占比55.6%，首次超過外掛式觸控模組。無論是外掛式還是內(nei) 嵌式，都是適合應用於(yu) LCD顯示屏的觸控技術，且製造工藝皆已發展成熟。

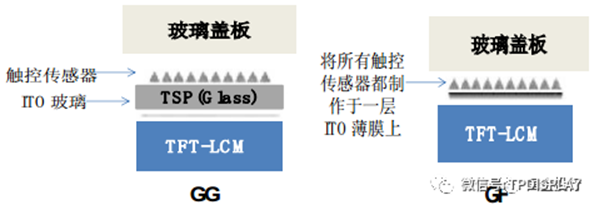

圖3：玻璃方式的外掛觸控技術GG（左）與(yu) 薄膜方式的外掛觸控技術GF（右）

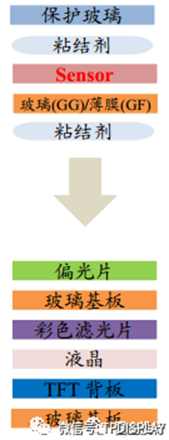

圖4：GG/GF觸控技術結構示意圖

玻璃方式的外掛觸控技術是將所有觸控傳(chuan) 感器都製作在一層ITO玻璃之上，而薄膜方式則是把這塊ITO玻璃用ITO薄膜取代。

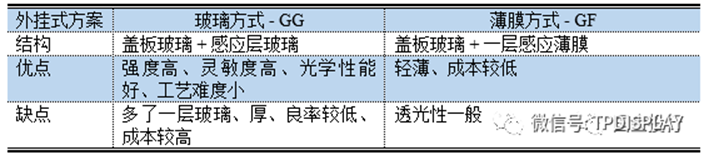

表1、玻璃方式與(yu) 薄膜方式的對比

對於(yu) 玻璃方式，還可以將ITO玻璃與(yu) 玻璃蓋板融為(wei) 一體(ti) ，集成為(wei) 一片玻璃，直接將觸控傳(chuan) 感器置於(yu) 該片玻璃之上，該方案也稱為(wei) “單片玻璃解決(jue) 方案”-OGS。

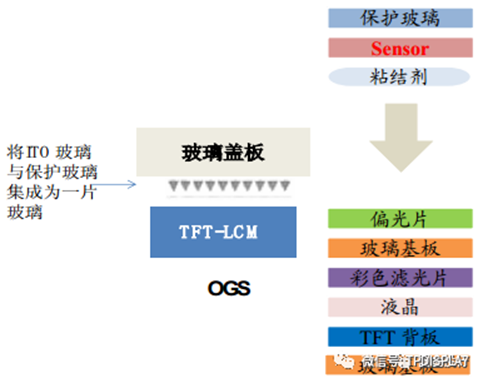

圖5：單片玻璃解決(jue) 方案OGS及其結構示意圖

In-cell觸控方式是把觸控模組內(nei) 置與(yu) 液晶麵板內(nei) ，而On-Cell觸控方式則是將觸控傳(chuan) 感器外置與(yu) 液晶模組之上、偏光片之下。

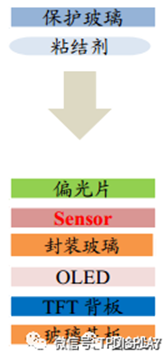

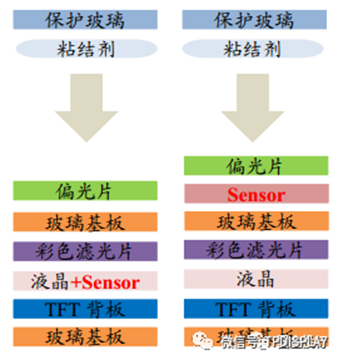

圖6：In-cell（左）和On-cell（右）內(nei) 嵌式觸控技術結構示意圖

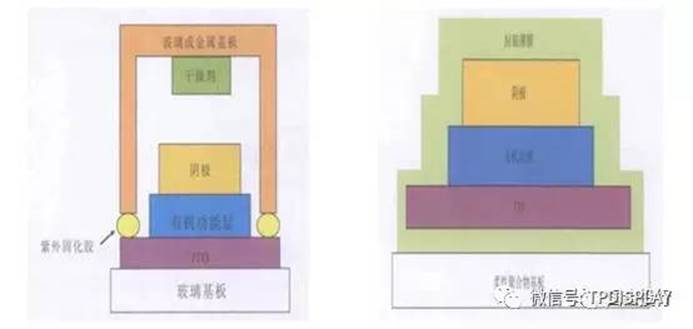

圖7：以玻璃為(wei) 襯底和以玻璃或金屬蓋板封裝的OLED硬屏（左）與(yu) 以柔性聚合物材料為(wei) 基板和以單層或多層薄膜材料封裝的OLED柔屏（右）結構圖

對於(yu) AMOLED屏幕而言，硬屏采用的是玻璃基板和玻璃蓋板，而由於(yu) 玻璃的脆度問題，柔屏則采用柔性聚合物基板和薄膜封裝。繼而兩(liang) 者對於(yu) 觸控方案的選擇也有所差異。

除了In-cell方式不適用以外，觸控技術的選用類似與(yu) LCD屏幕，這是因為(wei) In-Cell 將觸控傳(chuan) 感器嵌入到像素中的同時也必須將配套的觸控集成電路嵌入其中，否則很容易導致錯誤的觸控感測訊號或者過大的噪音，這意味著製程工藝的複雜度和難度都會(hui) 加大。LCD中的液晶層采用印刷塗覆法，良率較高；而OLED中的各項有機層均采用蒸鍍法附膜，技術要求高、難度大，所以良率也較低。在蒸鍍結構中再增加一層觸控IC必將會(hui) 影響良率。OLED的製程良率一直偏低，如果使用In-Cell必將導致更低的良率。故目前尚無針對AMOLED屏的In-cell觸控方案。

目前三星AMOLED硬屏采用的觸控技術是On-cell方案。由於(yu) 三星采用的是RGB三色像素技術，所以封裝玻璃的下方無需彩色濾光片，其可以拿去先進行觸控感應電極的鍍膜，然後在進行OLED發光器件的封裝。三星的On-cell觸控方案技術難度相當高，收益於(yu) 三星多年來在AMOLED顯示領域的深耕，其麵板生產(chan) 良率可以控製在70%-85%之間。其他麵板廠商采用On-cell觸控方案的概率由於(yu) 受良率的影響，可能性不高，而轉投良率較高的外掛式GF/GG/OGS方案。AMOLED 屏幕讓被拉下神壇的外掛式觸控模組又得到了市場的關(guan) 注。

圖8：三星“硬屏”內(nei) 嵌式On-cell觸控方案結構示意圖

AMOLED柔屏需要基於(yu) 薄膜材料的觸控方案

On-cell：由於(yu) AMOLED柔屏中的發光器件采用的是薄膜封裝，觸控感應電極無法像玻璃封裝時那般，先在玻璃上鍍膜後再拿回來封裝，而是需要把感應電極一次性全部蒸鍍在發光器件之前，這將再次增加良率的挑戰性。而且蒸鍍。蝕刻等工藝流程也會(hui) 損害封裝薄膜。故目前對於(yu) AMOLED柔屏而言，On-cell很有可能不是一項備選方案。

“可彎折”柔屏：雖然器件基板和封裝材料換成了柔性材料，但是最上方的蓋板還是選用了3D玻璃。但如果采用GG方案，需要另一片3D感應層玻璃用以蒸鍍觸控感應電極，這無疑增加了技術難度；而OGS方案需要將觸控感覺電極直接蒸鍍與(yu) 蓋板玻璃內(nei) 側(ce) ，由於(yu) 固定曲麵3D玻璃已經進行的熱處理，存在易碎的問題，如果再在此之上進行蒸鍍之類的熱加工，會(hui) 惡化其脆度。故具有柔性的感應薄膜GF是該類屏幕較適合的觸控技術解決(jue) 方案。

“可折疊”和“可彎曲”柔屏：需要折疊和彎曲的特性把跟玻璃相關(guan) 的GG/OGS方案排除在外。同時由於(yu) 最外層的玻璃蓋板需換成柔性保護蓋板，GF方案也將不複存在，但這一層觸控感應薄膜需要繼續留用，以配合柔性顯示。

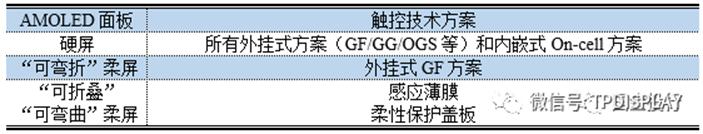

 表2、AMOLED硬屏與(yu) 柔屏的觸控技術方案比較

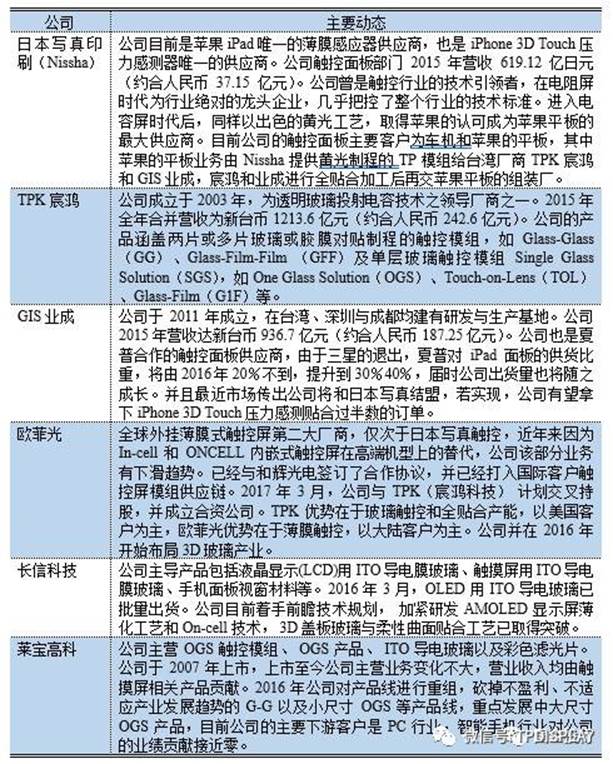

受AMOLED柔屏觸控薄膜技術影響的觸控廠商
