矽材料徹底改變了電氣設備的製造形式。這種豐富的半導體很容易被加工成微小的組件，如晶體管等，而其中使用的方法是可擴展到工業製造水平上的，從而使得成千上萬的元器件可集成在一個單一的芯片上進行生產。電子工程師想進一步擴大這些集成電路的功能，使它們能夠創建、處理和檢測光。
這些光電器件可以加快數字信息的處理速度，並可實現微米尺度的激光器，例如可用在條形碼掃描儀上。然而，問題是，矽材料並不是一個有效的光發生器。
Ng的團隊設計並製作了一種結合矽和可以發光的半導體材料的激光器，這種半導體材料是銦镓砷化物（InGaAsP）。“我們的研究結果顯示，這可能實現矽基的一種高效、緊湊的有源光電子器件的實現方法，即用一個非常薄的III-V族的半導體矽層，”Ng說。

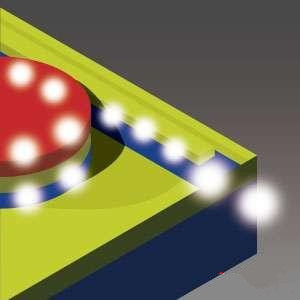

在任何激光結構中的一個重要的考慮因素是光的反饋，即在結構內捕獲光的能力，以進一步驅動光的產生。在傳統的激光器中，這是通過放置在光產生區的任何一側的一麵鏡子實現。相反，Ng和團隊使用了一個圓柱形的幾何設備。這會把產生的一些光捕獲在設備的壁上，並迫使它在氣缸內傳播。這被稱為回音廊模式，因為同樣的效果會發生在一個圓形的房間裏，如圓頂大教堂中的聲波。
該團隊一開始使用一個矽襯底，他們沉積了一層薄薄的氧化矽。具有光學活性的InGaAsP的薄膜，隻有210納米厚，是單獨製造的，然後粘上氧化矽。然後，該團隊通過一些材料蝕刻，以創建氣缸，具有兩個或三微米的直徑。三微米器件發射的激光光的波長為1519納米，這非常接近商業光通信係統中使用的波長。
這個裝置具有一個獨特的功能，回音壁模式延伸到了矽和InGaAsP區域。InGaAsP可提供光放大，而矽可被動引導光。“下一步，我們希望將這些想法應用於室溫下的設備中，”Ng說。“在更高的溫度下的操作將需要對激光器的設計和製造進行調整。”
