01空間光調製器調節相位的原理

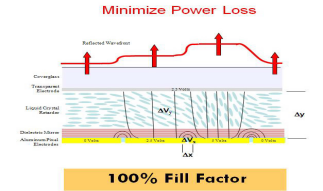

液晶空間光調製器(spatial light modulator, SLM)是一類能將信息加載於(yu) 一維或兩(liang) 維的光學數據場上，以便有效的利用光的固有速度、並行性和互連能力的器件。通過扭曲向列液晶的雙折射效應，當不同位置的光通過液晶層後，會(hui) 產(chan) 生不同的光程差，從(cong) 而實現相位的調製。

渦旋光束是具有連續螺旋狀相位的光束，即光束的波陣麵是旋渦狀的，具有奇異性，其光束的中心是一個(ge) 暗核，此處的光強為(wei) 零，相位無法確定。對於(yu) 光學渦旋，特別是具有複雜拓撲結構的光學渦旋，可以通過SLM獲得。本文利用Meadowalrk Optics公司的P1920型液晶空間光調製器產(chan) 生了不同拓撲荷值的渦旋光。

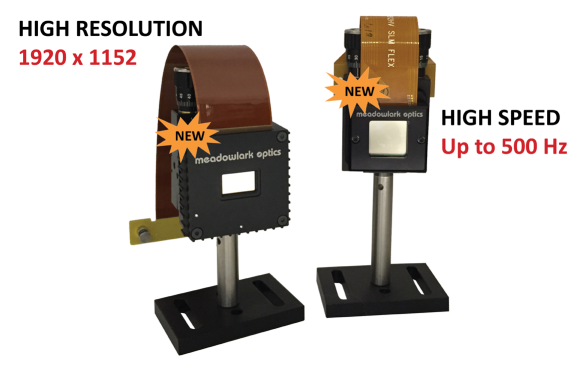

昊量光電代理的Meadowlark Optics公司的空間光調製器采用獨有的模擬尋址技術，使相位的穩定性更出色。本文用到的P1920型SLM具有高分辨率，高衍射效率，高填充因子，高損傷(shang) 閾值，高灰度等級（4096/12bits）,低相位紋波（0.5-1 %）等性能著稱。

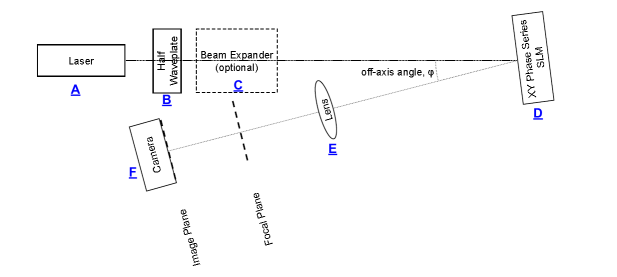

02實驗光路

A：532nm 連續激光器；B：半波片；C：望遠係統；D；P1920-0532液晶空間光調製器；E：f=75mm透鏡；F：Basler aCA1920相機（ψ=10°）

03實驗結果

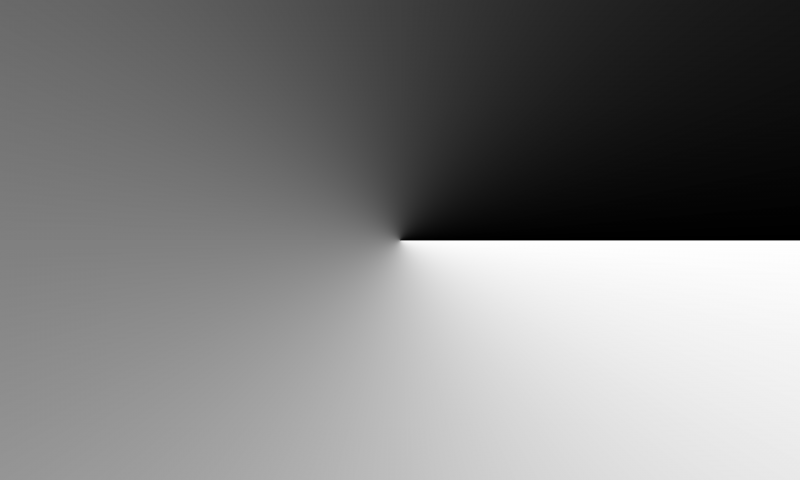

L=1 加載灰度圖

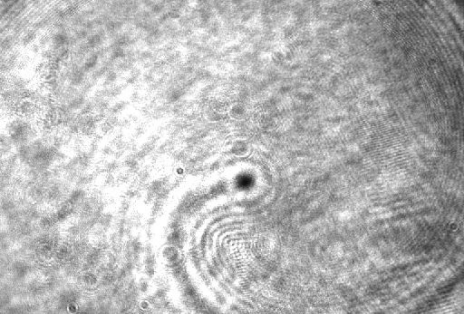

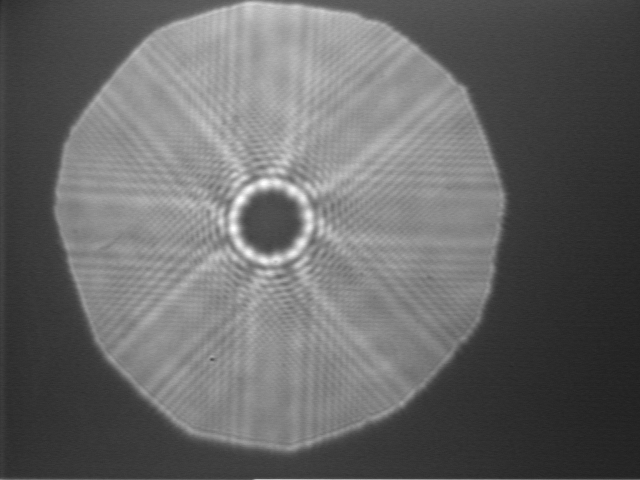

L=1 近場測試圖

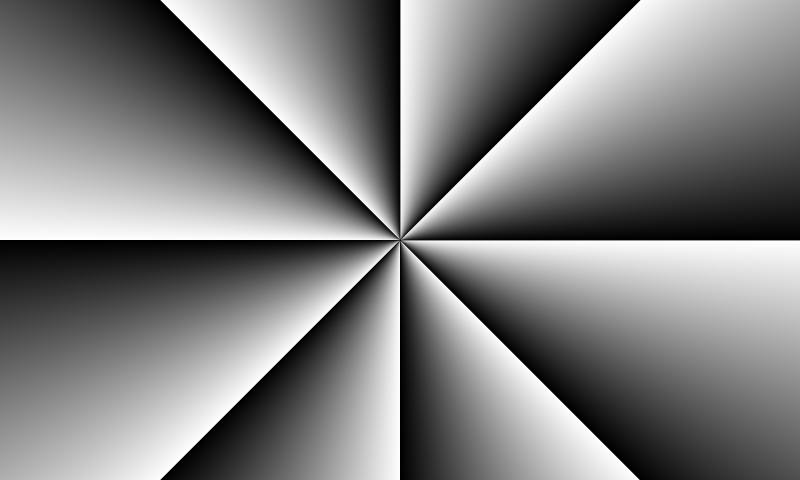

L=8 加載灰度圖

L=8 近場測試圖

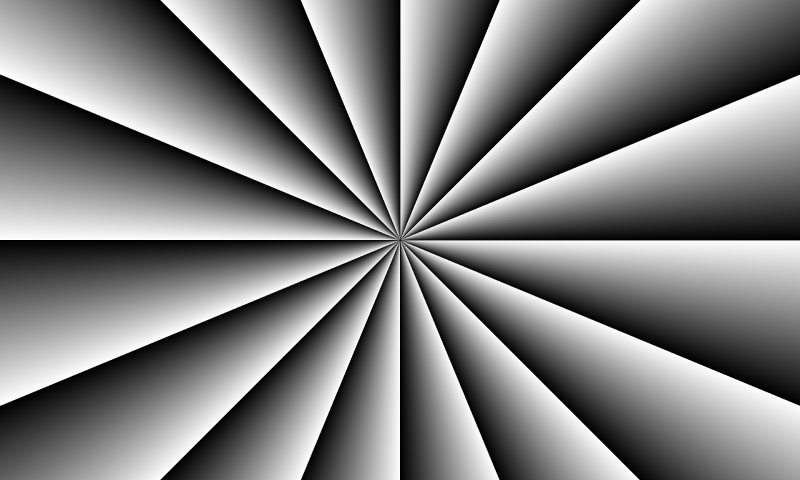

L=16 加載灰度圖

L=16 近場測試圖

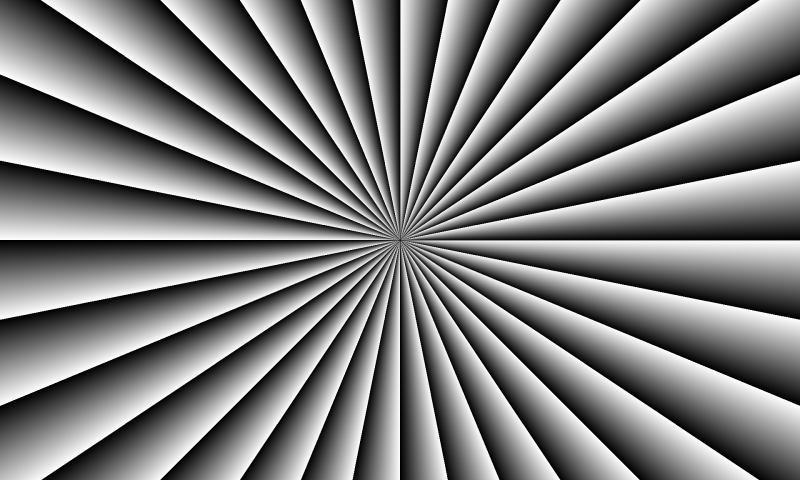

L=32 加載灰度圖


L=32 近場測試圖

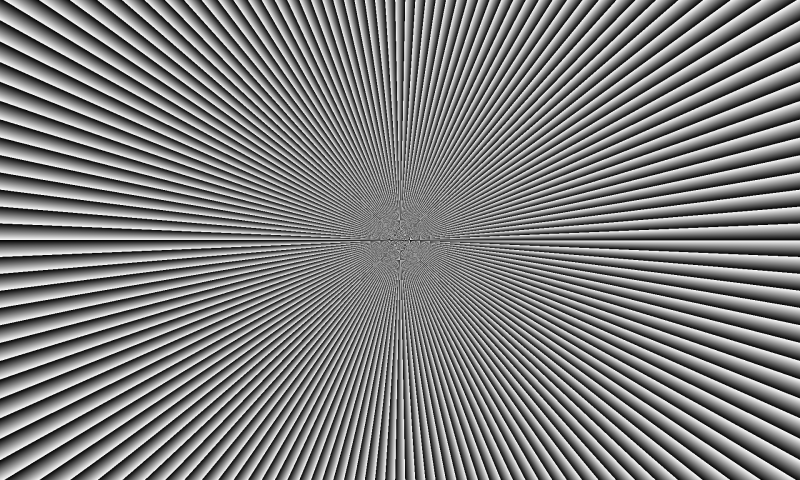

L=150加載灰度圖

L=150近場測試圖

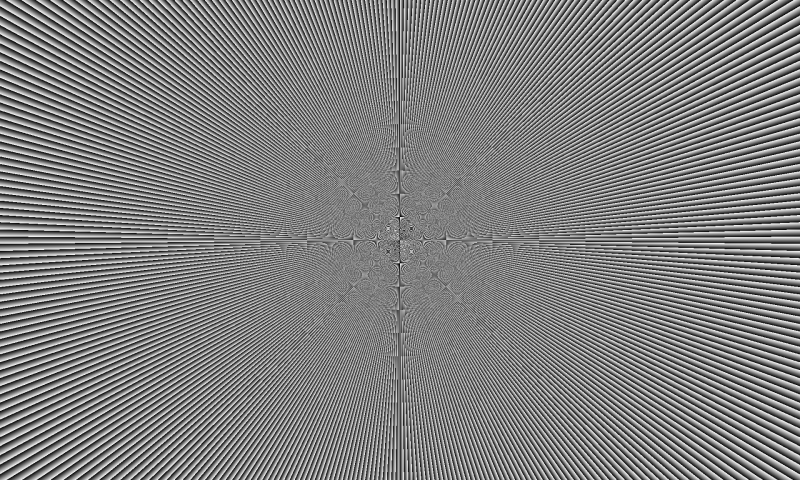

L=300加載灰度圖

L=300近場測試圖
