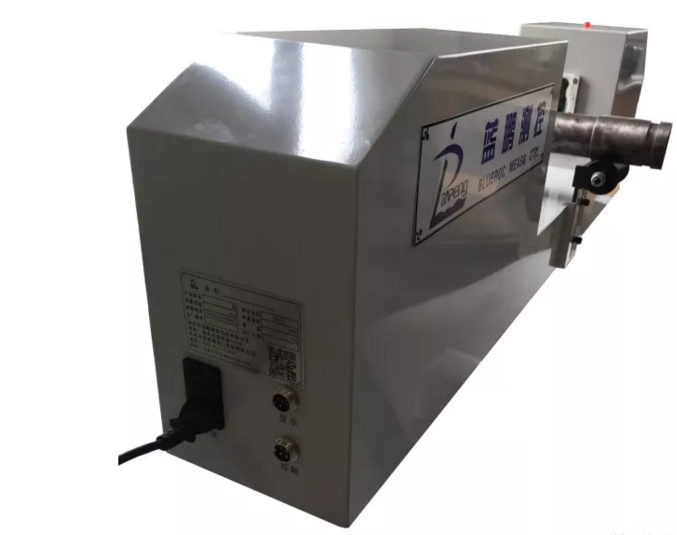

激光測徑儀(yi) 係統采用激光器發出的光束通過多麵體(ti) 掃描轉鏡和掃描光學係統後，形成與(yu) 光軸平行的連續高速掃描光束，對被置於(yu) 測量區域的的工件進行高速掃描，並由放在工件對麵的光電接收器接收，投射到光電光電接收器上的光線在光束掃描工件時被遮斷，所以通過分析光電接受器輸出的信號，可獲得與(yu) 工件直徑有關(guan) 係的數據。

1、首先按照說明書(shu) ，把控製線徑時需要接的線，對照圖紙正確接線。

2、保證控製線的控製極性正確。具體(ti) 方法是，若控製的是引取機，可在不作線的情況下將引取電機開到50米/分鍾左右，在外徑儀(yi) 上放一被測物，通過設定標稱值使顯示偏差值的顯示窗口顯示為(wei) +0.1mm左右,打開自動控製開關(guan) 觀察引取電機轉速表，若轉速表速度上升說明控製極性正確.若轉速表速度下降應改變極性（通過控製器設置或通過外部改變接線來實現）。若控製的是擠出機現象剛好與(yu) 上述情況相反。

3、啟動生產(chan) 線按平常開機順序開機,正常開機後觀察線徑儀(yi) 上顯示的數值，正常情況應在+50~-50u之間緩慢變化，若外徑值變化超過上述範圍，說明生產(chan) 線本身有不穩定的的因素導致外徑值變化大，應先找到原因後再調試自動控製。若生產(chan) 的線表麵較光滑，用手摸無明顯粗糙感，外徑顯示仍然變化較大可把外徑儀(yi) 上有一個(ge) 叫采樣平均次數的數值加大（線徑表麵有稍許粗糙情況下的線徑自動控製用）。待外徑值變化在+50~-50u之間緩慢變化時方可進入自動控製調試；具體(ti) 方法為(wei) ：通過設定標稱值使顯示偏差值的窗口顯示0.050，打開自動控製開關(guan) ，若在10秒以內(nei) 線徑控製在標稱值附近且偏差顯示窗口顯示在+10~-10u之內(nei) 緩慢變化，說明PI控製中的PI值參數可以使用，若控製在標稱值附近時間大於(yu) 10秒，可加大P參數中的數值，參數中的數值越大，時間越短；若達到標稱值附近後線徑變化超過+10~-10U（或公差），說明I值太大，應適當減小I值的參數；此兩(liang) 個(ge) 參數需根據現場情況反複調試，直止到達到客戶要求為(wei) 止。調試基本思路是：P值決(jue) 定控製快慢；P值參數越大控製越快，I值決(jue) 定控製精度；即控製在標稱值附近後線徑波動的範圍，I值越小，線徑越穩定。但PI參數都是在出廠默認值的基礎上少加調整即可，一般PI值要增加時同時增加。減小時同時減小（但P值和I值增加或減小的數值有可能不同，但趨勢要一致方可達到理想的控製效果）。控製引取時PI值要比控製主機要大些，總之一般情況在偏差為(wei) 0.050mm時，打開自動控製開關(guan) ，若線徑在10秒以內(nei) 線徑控製在標稱值附近且偏差顯示窗口顯示在+10~-10u之內(nei) 緩慢變化均可滿足要求。
