激光測厚係統對蜜胺紙板的在線檢測

1、引言

蜜胺紙板是PCB印製板鑽孔過程的一種新型輔材，具有良好的經濟性、適用性，隨著電路板行業的發展，它的需求量劇增。在鑽孔過程中，它起到提供緩衝作用力、散熱、減少鑽針振動、防止鑽孔過大和孔位偏移等作用，其厚度對這些性能具有關鍵影響，精確檢測並嚴格控製其厚度便成為蜜胺紙板質量控製的重點問題之一。

基於被測蜜胺板特性，研發了基於激光測距技術的蜜胺紙板測厚係統。係統整體設計緊密結合工廠生產需求，精度髙，易於操作。

2、激光測厚儀原理

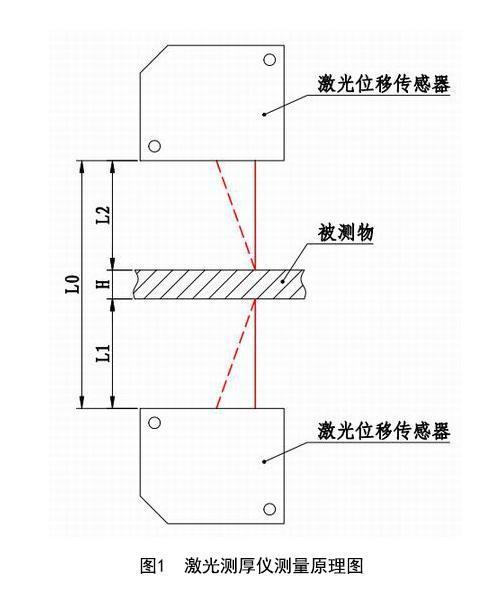

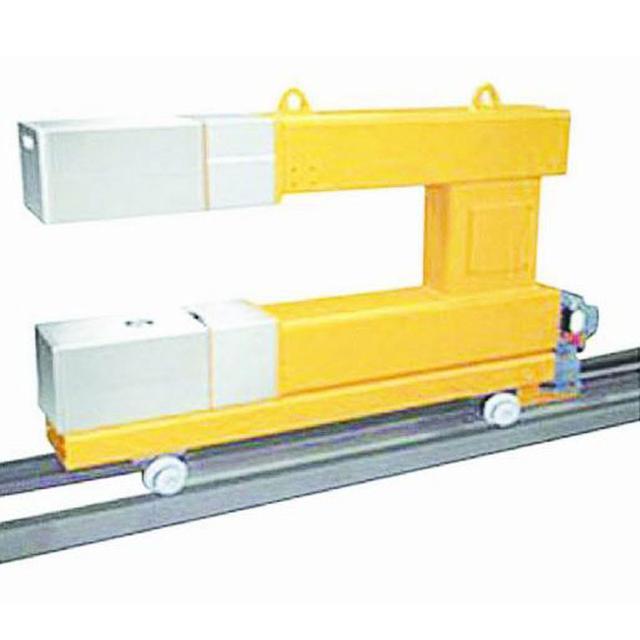

激光測厚儀是由上下兩個對射的激光測距傳感器組成的，工作時上下兩個傳感器分別測量傳感器與被測物上、下表麵的距離，用兩個傳感器之間的總距離減掉兩個傳感器測量的距離即可得到被測物的厚度。激光測厚儀原理圖如圖1所示。

3、硬件構成

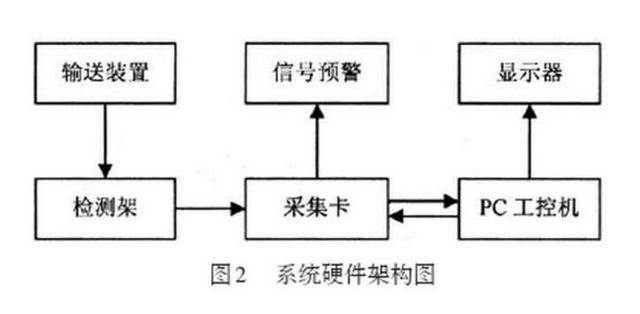

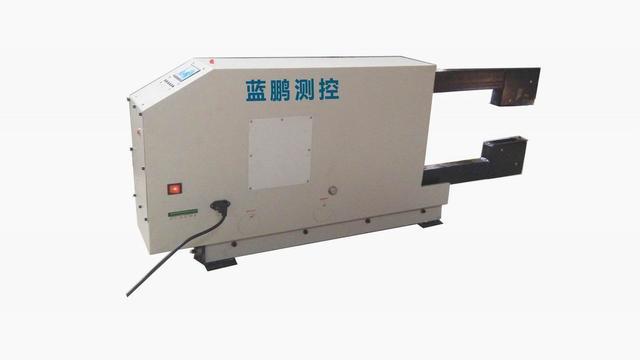

激光測厚儀的測厚係統硬件構成部分如圖2所示。將蜜胺板放置到輸送裝置上，輸送蜜胺紙板通過檢測架，裝在檢測架內的傳感器測量過板厚度信息，通過采集卡采集相關數據並進行初步處理，傳輸給PC工控機進行進一步分析處理，在顯示器上顯示測量厚度曲線與板厚規格的判斷結果。

4、激光測厚儀功能

在功能方麵，激光測厚儀具備尺寸檢測、厚度分析、報警、係統參數設置和曆史數據查詢等功能。

人機交換的功能設計包括：

(1) 根據實際采樣數據圖形化顯示當前的實時厚度曲線；

(2) 可設定多個產品的測量參數，如紙板厚度型號，標準厚度和允許公差範圍等；

(3) 可以對係統的曆史報警信息和采集數據進行存儲和查詢，並可以導出相關檢測數據，方便了解測板的曆史檢測情況；

(4) 對測量數據進行分析處理，判斷被測板所屬規格並通過聲光信號進行提示，豐富完善的基本信息設定功能。

結論

非接觸式蜜胺紙板激光測厚儀的設計與實現，為蜜胺紙板快速測厚及分類提供可靠依據，降低了勞動強度，提髙了生產效率。多種功能使得測量更方便準確。在線測厚儀自動檢測後，不但節約了大量資金，易於維護，方便工人操作；又提高了產品的質量，提升效率。是現代化常用的檢測設備。
