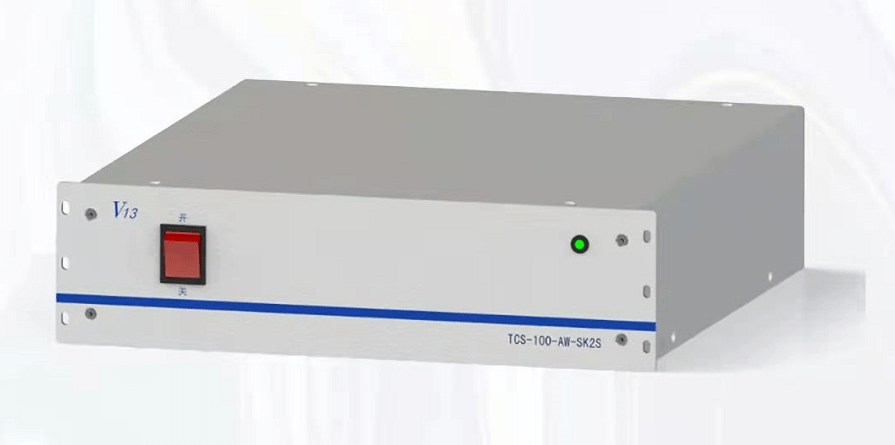

2022年3月，大族天成重磅推出100W 405nm激光器，應用在激光直接成像LDI(Laser Direct Imaging)行業(ye) ，可以成倍提升客戶現場的加工效率，給客戶創造更高價(jia) 值。2021年9月，為(wei) 了滿足客戶追求更高效率的需求，大族天成組織技術研發團隊經過2個(ge) 月的攻關(guan) 和驗證，開發出了100W 405nm激光器。2021年11月，第一批樣機發往客戶處驗證，經過3個(ge) 月現場連續運行，性能超過客戶預期。憑借產(chan) 品的優(you) 異性能，2022年3月，公司接到100W 405nm激光器首批訂單。

無掩模光刻是一類不采用掩模版的技術所設計的圖形，可通過激光直接成像投影到需要通過顯影蝕刻製備表麵結構的基板上，從(cong) 而省去光掩模版的製備以及相關(guan) 工藝。具體(ti) 到PCB製板工藝中，LDI使用全數字生產(chan) 模式直接投影曝光，無需傳(chuan) 統工藝的菲林材料，在成像解析度、對位精度、產(chan) 品良率、自動化等方麵更有優(you) 勢，正在快速替代傳(chuan) 統的菲林掩模曝光生產(chan) 方式。

作為(wei) 國內(nei) 技術領先的半導體(ti) 激光器提供者，大族天成在半導體(ti) 激光二極管封裝與(yu) 光纖耦合技術上達到國際領先水平。大族天成給LDI行業(ye) 提供10W、20W、30W、50W、100W多功率檔可選的405nm激光器，其內(nei) 部采用優(you) 質芯片，保證了激光功率穩定性，具有超長使用壽命，同時具有發光效率高、能耗低的優(you) 點。整體(ti) 結構輕薄、小巧，易於(yu) 維護和保養(yang) ，采用多種控製方式，RS232、模擬/數字可選，集成過流、過壓、過溫等多重保護措施，保證使用安全可靠

核心技術優(you) 勢：光源模塊通過空間合束打術將多個(ge) 發光芯片的光束耦合到單根光纖，光紅芯徑400um/600um，係統采用可插拔光纖設計配備高可靠光纖跳線，光纖更換方便。

北京大族天成半導體(ti) 技術有限公司成立於(yu) 2011年，位於(yu) 北京亦莊開發區，十餘(yu) 年來一直專(zhuan) 注於(yu) 高端半導體(ti) 激光器件與(yu) 係統的研發、生產(chan) 和銷售。2019年，公司在天津北辰開發區建立天津大族天成工廠，進一步拓展半導體(ti) 激光器產(chan) 能，滿足國內(nei) 外客戶產(chan) 品需求。公司生產(chan) 高品質的半導體(ti) 激光器產(chan) 品，產(chan) 品功率從(cong) 數瓦到數千瓦，波長覆蓋375nm紫外到2um近紅外，廣泛用於(yu) 激光直接成像、固體(ti) 和光纖激光器泵浦源、塑料激光焊接、激光雷達、激光醫療美容、工業(ye) 加工等多個(ge) 領域。
