全名英國古奇·休斯古公司是全球知名的聲光器件生產(chan) 商。其生產(chan) 的QS27係列的聲光Q開關(guan) 在國內(nei) 占有了絕大多數的市場。本文所介紹的聲光Q開關(guan) 原理在各品牌的上均通用，隻是廠家的設計不同。
在常用的激光打標中，聲光Q開關(guan) 利用了超聲波和 光柱在介質中散射的相互作用的關(guan) 係. 光束以與(yu) 在散射介質中的聲波表麵成布拉格角的方向進入, 按照周期性變化的以聲波產(chan) 生的衍射率進行衍射。

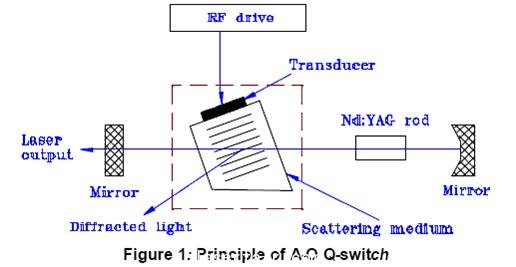

情況簡要解釋見圖1. 首先, 射頻信號被附著在熔融石英上的傳(chuan) 感器所感應到,厚度伸展振動產(chan) 生. 超聲波橫波由於(yu) 震動在熔融石英中傳(chuan) 播, 而聲波產(chan) 生的相光柵也形成了. 激光束當滿足相對於(yu) 這個(ge) 相位光柵成布拉格角時發生衍射, 與(yu) 入射光在太空中分散開。


如果激光光學諧振腔的建成是相對於(yu) 0維衍射光(非衍射光), 當射頻信號被感知，衍射光便從(cong) 激光光學諧振腔軸線產(chan) 生. 結果，激光光學諧振腔內(nei) 發生損失，及激光振蕩受到打壓. 利用這一現象, 射頻信號隻在特定某個(ge) 時間長度內(nei) 被感知，(地位低Q值)來暫停激光振蕩. 在此期間,反轉的Nd:YAG激光棒通過連續泵浦積累了很多. 當射頻信號減至零(地位高Q值)和激光光學諧振腔內(nei) 的損失消除了, 累積的能量以在極短的時間長度內(nei) 脈衝(chong) 形式的激光振蕩被激活,. 他們(men) 是Q開關(guan) 脈衝(chong) .

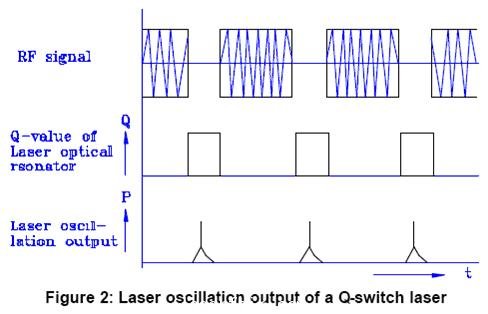

這種情況在圖2被簡要解釋. 當一個(ge) 射頻信號,受到脈衝(chong) 調製,可以定期發生Q開關(guan) 脈衝(chong) . 當期Q開關(guan) 脈衝(chong) 愈來愈短,比高階的Nd:YAG激光棒生命周期(約200微秒)還要短的時候 ,反轉的數量下跌並且Q開關(guan) 脈衝(chong) 的峰值也下跌.
