2 驅動電源電路設計

　　目前LED 驅動電源存在驅動能力較低，保護功能較少，輸出電壓電流不穩定，可靠性差等問題，很難達到要求，根據設計經驗提出了驅動電源硬件電路的設計方案，本設計能夠很好地提高LED 驅動電源的可靠性。

　　2. 1 總體(ti) 電路設計

　　LED 驅動電源的總體(ti) 設計如圖1 所示。圖1 中主電路中U 為(wei) 220 V 交流輸入電壓； RC,CC和DC構成RCD 電路； T 為(wei) 變壓器； S 為(wei) 開關(guan) 管； D 為(wei) 整流二極管； C為(wei) 整流電容； RC為(wei) 采樣電阻，具體(ti) 電路如圖1 所示。

　　電路在設計時考慮到電路的可靠性，輸入端應具有隔離電路，以保護電網和用電設備的安全。輸入端設計了輸入保護電路，用來保護LED 驅動電源在電網側(ce) 產(chan) 生脈動瞬態幹擾下能夠正常工作，並有效抑製共模和差模幹擾。為(wei) 了提高電路的功率因數，電路中采用了有源功率因數校正電路。為(wei) 了實現恒流輸出，采用電流反饋控製，RC采樣電阻感應輸出電流大小，與(yu) 參考點電壓進行比較，輸出信號通過光電耦合電路輸入到控製器，產(chan) 生PWM 控製信號，控製變壓器的工作方式，已達到變壓器恒流輸出。

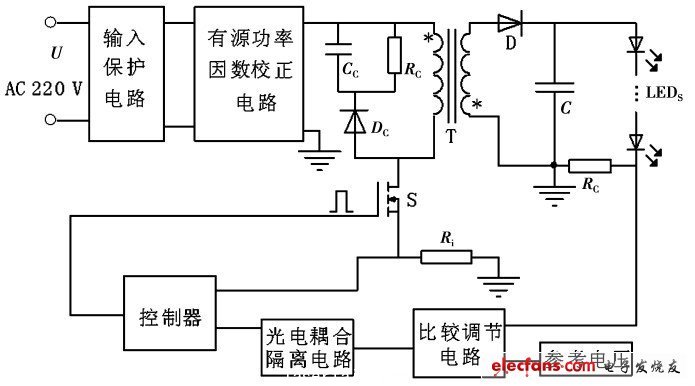

圖1 LED 驅動電源總體(ti) 設計電路

　　2. 2 部分電路設計

　　（ 1） 輸入保護電路設計

　　LED 大功率燈驅動電源一般用在室外，用電環境相對比較惡劣，且外界的各種幹擾容易使電源出現問題。同時，LED 燈驅動電源的故障，也容易對電網的安全造成隱患。因此，有必要在輸入端設計保護電路，用來保護用電設備和電網的安全。

　　電路中有負溫度係數熱敏電阻，用來啟動過電流保護。通過保險絲(si) 進行過電流保護。利用壓敏電阻來抑製瞬變傳(chuan) 導產(chan) 生的幹擾，吸收輸入端的浪湧和脈衝(chong) 幹擾。電路中設有共模與(yu) 差模幹擾抑製電路，用來減小LED 驅動電源對其他用電設備的幹擾，同時可以抑製外界用電設備對驅動電源的幹擾。

　　（ 2） 功率因數校正電路

　　將交流220 V 市電經整流後供給負載使用，最常用的整流方式是由4 個(ge) 二極管組成的整流橋將交流電變換為(wei) 直流電，但是這種方法存在著一個(ge) 無法避免的缺點： 由二極管和電容組成的非線性電路會(hui) 產(chan) 生大量的電流諧波和無功功率，造成電網的汙染。這種諧波汙染不僅(jin) 會(hui) 使電網電壓發生畸變，而且還會(hui) 造成用電設備的故障和損壞。另外，用電設備的功率因數越高，則有功功率所占的比重越大，設備就越節能。

　　為(wei) 了提高功率因數，需要做兩(liang) 個(ge) 方麵的工作： 一方麵減小輸入電流和輸入電壓之間的相位差φ，努力使兩(liang) 者同相位； 另一方麵，需要減小輸入電流的諧波含量，采取一定的方法使輸入電流的波形接近正弦波。

　　基於(yu) 上述要求，可以采用安森美公司生產(chan) 的MC33260 芯片作為(wei) 有源功率因數控製芯片，此芯片隻需要使用最少的外部元件便可以實現控製要求，可以極大地減小電感和功率開關(guan) 的尺寸，降低係統的成本且功能還能達到要求。電路如圖2 所示。

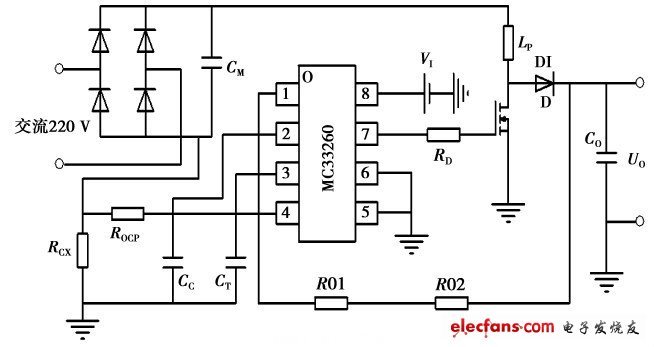

圖2 功率因數校正電路
