項目概況:

該項目位於(yu) 四川省，總建築麵積6.3319萬(wan) 平方米，在一期基礎上擴建後，年新增鐵礦石處理能力900萬(wan) 噸，年新增精礦產(chan) 量282.36萬(wan) 噸，精礦品位達到57%以上。從(cong) 而使該鐵礦具備每年鐵礦石處理能力1550萬(wan) 噸、年精礦產(chan) 量510萬(wan) 噸以上的綜合能力。項目總投資29.16億(yi) 元。

項目目的：

施奈德PLC主站和從(cong) 站I/O之間采用S908光纖聯網，主站PLC與(yu) 控製室之間采用以太網交換機聯網.

項目概述：

半自磨電氣樓2個(ge) 主站+1個(ge) I/O，變電所1個(ge) I/O ，電氣樓2主站+1個(ge) I/O，地麵礦變電所、一期變電所、造廠電氣樓和原礦2#泵站值班室分別分布1個(ge) I/O。主站和從(cong) 站之間均采用光纖聯網。(具體(ti) 參見下圖1)


係統要求：

係統為(wei) 施奈德昆騰係列PLC(主站CPU140CPU67160,主站適配器140CRP93200，從(cong) 站適配器140CRA93200),以S908為(wei) 基礎的遠程I/O網絡技術，RIO使用同軸電纜縛設線路，要求係統為(wei) S908雙網冗餘(yu) ，主站和從(cong) 站之間采用光纖聯網。便於(yu) 日後站點擴展光纖中繼模塊統一選用為(wei) 同一型號。

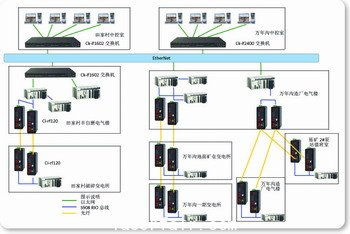

網絡組網結構：

使用設備型號及數量：
Model：Ci-rf120-M 數量：16台

結束語

該係統采用Ci-rf120-M進行光纖傳(chuan) 輸，解決(jue) 了現場電磁幹擾、地環幹擾和雷電破壞的難題，大大提高了控製信號可靠性、安全性和保密性，同時也解決(jue) 了傳(chuan) 輸距離近的問題，打破傳(chuan) 統用戶僅(jin) 限於(yu) 選用國外昂貴的產(chan) 品，深圳訊記提供本地化服務，極具性價(jia) 比的產(chan) 品是替代進口同類產(chan) 品的不二選擇.
