2．2 ADC轉換電路的設計

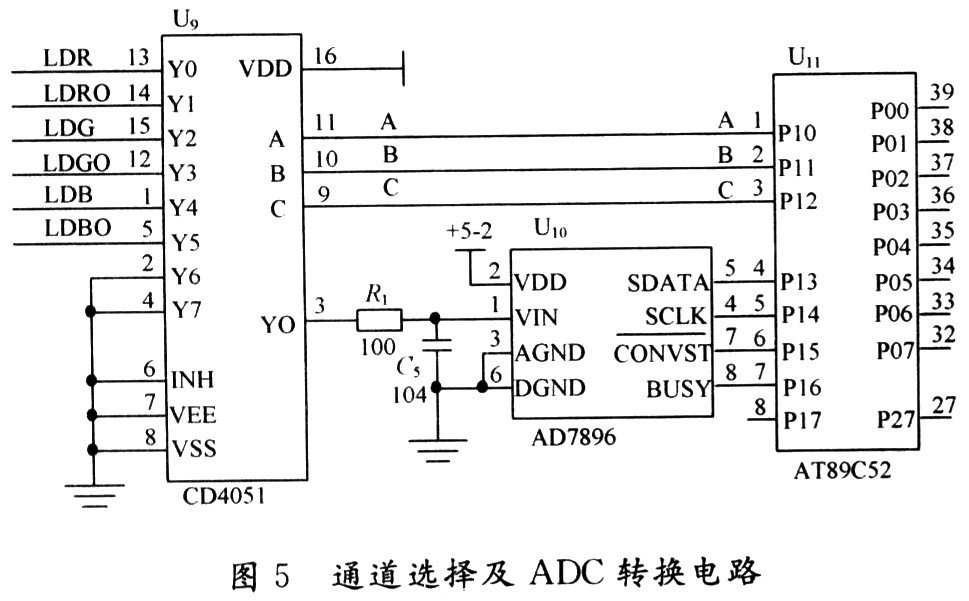

ADC轉換電路見圖5。

用一片CD4051分別對RGB三支激光器的6個(ge) 采樣信號進行選通，由Y0輸出送入AD7896進行轉換。其中，LDR，LDG，LDB為(wei) 激光器發射端的探測電壓放大值；LDRO，LDGO，LDBO為(wei) 激光器出射端的探測電壓放大值，選通信號由單片機AT89C52的P10，P11，P12控製。各路激光探測電壓通過ADC轉換後的數值與(yu) 存放在AT24C08(圖中未畫出)的標準值(校準激光出射光強度使用)進行比較，若由激光出射端測得的電壓大於(yu) 標準值時，則控製步進電機正轉，以減小激光出射光；若由激光出射端測得的電壓小於(yu) 標準值時，則控製步進電機反轉，以增加激光出射光。步進電機的控製由AT89C52的P0口輸出PWM脈衝(chong) 來控製。

3 軟件設計
整個(ge) 係統軟件的設計主要包括采樣信號的選通控製、ADC7896中模擬串行總線接口的程序控製、步進電機PWM輸出控製，以及數值分析與(yu) 邏輯處理等，其流程圖如圖6所示。

軟件設計充分考慮了生產(chan) 調試和日後維修的方便。由於(yu) 三支激光器的性能差異較大，調試時需根據激光器提供的參數，校準出正確的三基色比例值，校準後存入AT24C08芯片中，供工作時取出該值與(yu) 當前激光器發射光強度數字化後的值進行比較，若偏離，則自動通過偏轉鏡進行校正。
以下是AT89C52與(yu) AD7896的模擬通信匯編程序，端口定義(yi) ：

4 結 語
在此所述的基於(yu) AD7896的半導體(ti) 激光器出口功率的測量與(yu) 控製設計是某數碼設備開發公司的一個(ge) 委托項目，經過一年的開發，主要解決(jue) 了國內(nei) 同類型機器在激光掃描相紙成像過程中，因激光出射功率的變化，對衝(chong) 印照片色彩的影響，同時也解決(jue) 了日後機器的維護維修以及方便調整等問題。對半導體(ti) 激光器的使用壽命有一定的提高，對我國數碼衝(chong) 印設備的發展也具有較好的推廣價(jia) 值。
該文的創新點：對激光的功率測量采用2路光電探測器，1路為(wei) 發射激光功率測量，1路為(wei) 出射功率測量；對激光出射功率的調整采用步進電機帶動偏振鏡旋轉調節，非常適合激光器電流不固定的掃描應用；激光器正常使用的標準電壓值存於(yu) ROM存儲(chu) 器，監測發生變化後由微處理器控製調節，且激光器使用一段時間後可根據現狀實時改變該值，大大方便了維護與(yu) 維修。
