1 前言

　　隨著IT技術對電源技術的滲透，數字電源技術應運而生，由於(yu) 數字電源的控製靈活、結構變化靈活、調節、維護方便和造價(jia) 低的一係列優(you) 點，代表了電源技術的發展方向。而在數字電源中，總線技術發揮了很重要的作用，本文結合數字電源中常用的總線技術加以介紹。

　　2 I2C總線

　　I2C總線是英文“Inter Integrated Circuit Bus”的縮寫(xie) ，常譯為(wei) “集成電路間總線”或“內(nei) 部集成電路總線”。I2C總線以它強大的控製能力和精巧的電路結構，得到各生產(chan) 廠家的認可。目前，I2C總線在許多電子產(chan) 品中得到了廣泛應用。

　　I2C總線接口的有關(guan) 技術指標最早在1982年確定。Philips公司將I2C總線以簡單雙線接口的形式首先推出，用於(yu) 在同一塊電路板或機櫃中的有關(guan) 電子部件之間實現通信，1987年Philips公司擁有了I2C總線的專(zhuan) 利。在I2C中有兩(liang) 條信號線，一條用於(yu) 時鍾信號的傳(chuan) 輸，一條用於(yu) 數據信號的傳(chuan) 輸，通過I2C總線，可以在主控部件和從(cong) 控部件之間完成有關(guan) 命令、控製和工作信息通過兩(liang) 條串行信號線來傳(chuan) 輸。I2C總線的最典型應用就是通過一個(ge) 主控部件來完成有關(guan) 部件之間的通信控製。由於(yu) I2C總線的使用簡單性，所以目前I2C總線得到了廣泛的應用，I2C總線的有關(guan) 性能不斷得到提高，通信速率和尋址範圍也在不斷提升。

　　作為(wei) 工業(ye) 標準，I2C總線作為(wei) 一種很有吸引力的物理通信方式，在ACCES bus、SM Bus、PSMI和IPMI工業(ye) 標準總線中，I2C總線的有關(guan) 技術指標也被引用。I2C總線可以應用於(yu) 許多的微控製器，並且在許多應用場合，利用通用的I/O引腳，通過軟件也可以驅動I2C總線。例如，在1991年，由一些公司牽頭開發了ACCESS bus(存取總線，簡稱A.b)，這裏利用了I2C總線作為(wei) 它的物理通信層，從(cong) 而使ACCESS bus具有使能被控器件的能力，ACCESS bus被用作是一種改進的、簡化的、規範的和靈活多用的方法來連接計算機的內(nei) 部，外部器件到CPU，它支持像時鍾和電池電能監控等器件的工作，並且也支持鍵盤、鼠標、顯示器和調製解調器的工作。在1995年，ACCESS bus工作組（ABIG）發布了V3.0技術文件版本，一些公司（例如：USAR和日本Fujitsu公司都參加到了ABIG的活動中，並在智能電池係統接口論壇Smart Battery system Interface Forum：SBS-IF）中積極參與(yu) 工作。

　　2.1 關(guan) 於(yu) I2C總線

　　I2C總線是串行總線係統，I2C總線由兩(liang) 根線組成，一根是串行數據線，常用SDA表示；另一根是串行時鍾線，常用SCL表示。CPU利用串行時鍾線發出時鍾信號，用串行數據線發送或接收數據，實現對被控電路的調整與(yu) 控製。由於(yu) I2C總線隻有兩(liang) 根信號線，因此數據的傳(chuan) 輸方式是串行方式，其數據傳(chuan) 輸速度低於(yu) 並行數據傳(chuan) 輸方式，但I2C總線占用CPU的引腳很少，隻有兩(liang) 個(ge) ，有利於(yu) 簡化CPU的外圍線路。

　　在I2C總線係統中，CPU是核心，I2C總線由CPU電路引出，其他被控對象均掛接在I2C總線上，I2C總線係統電路結構示意圖如圖1所示。

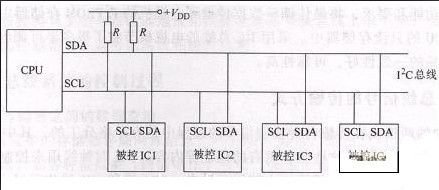

　 　圖1 I2C總線係統電路結構示意圖

　　2.2 I2C總線接口電路

　　I2C總線上傳(chuan) 輸的是數字信號，如果I2C總線上掛接的被控集成電路為(wei) 模擬電路，為(wei) 便於(yu) 與(yu) 被控模擬電路通信，在被控對象中需要增加I2C總線接口電路，受控IC中I2C總線接口電路工作原理圖如圖2所示。接口電路一般由I2C控製器和控製開關(guan) 等電路組成。由CPU送來的數據信息經譯碼器譯碼後控製信號才能對被控IC執行控製操作。被控對象通過I2C總線接口電路接收由CPU發出的控製指令和數據，實現CPU對被控對象的控製。

　　I2C總線是雙向總線係統，通過I2C總線CPU可以向被控IC發送數據，被控IC也可通過I2C總線向CPU傳(chuan) 送數據，但被控IC是接收數據還是發送數據則由CPU控製。由於(yu) I2C總線是雙向總線係統，因此CPU可以對I2C總線上掛接的有關(guan) 電路進行故障檢查。

　　對生產(chan) 自動化調整功能的電器，可將生產(chan) 線上的計算機與(yu) 電器的I2C總線相連，根據電器不同調整項目的預置功能和要求，將最佳調整數據傳(chuan) 送到電器的E2PROM存儲(chu) 器中，也可將標準數據固化在CPU的隻讀存儲(chu) 器中。采用I2C總線的電器節省了很多可調電位器，簡化了調整工藝，產(chan) 品的一致性好，工作可靠性高。

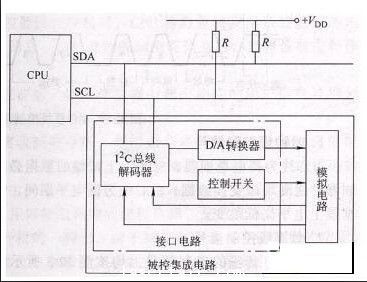

　　 圖2 I2C總線係統的電路結構示意圖

　　2.3 I2C總線係統的功能

　　以CPU為(wei) 核心的I2C總線係統，主要用完成以下幾個(ge) 功能。

　　⑴用戶操作功能

　　用戶在使用電器時，通常要進行有關(guan) 控製參量的調節、控製等操作，操作時隻需按動本機鍵盤或遙控器鍵盤上的相應按鍵，CPU便通過I2C總線向被控電路發出有關(guan) 控製指令。

　　⑵維修調整功能

　　完成對被控電器各單元電路進行工作方式設定和調整的控製功能。在普通電器中，是利用可調電位器進行有關(guan) 單元電路的各種工作參數調整。而在I2C總線的被控電器中，這些參數都可由操作人員進行專(zhuan) 門的調整狀態後，通過遙控器或本機操作鍵來完成有關(guan) 工作參數的調整。

　　⑶故障自檢功能

　　由於(yu) I2C總線上的信息是由SDA和SCL兩(liang) 線串行數據信號線雙向傳(chuan) 輸的，因此CPU可以對I2C總線的通信情況和被控集成電路的工作狀態進行監測，並在屏幕上顯示檢測結果，為(wei) 維修人員提供有關(guan) 故障自檢信息。被控器送來的低電平應答信號，CPU就會(hui) 判斷該被控器有故障，並終止數據傳(chuan) 送。由於(yu) 各被控集成電路和器件均有自己的地址，所以，在總線上不同時間傳(chuan) 送著眾(zhong) 多的控製信號，但各被控器隻要把與(yu) 自己地址相同的控製信號從(cong) 總線上取下來，並進行識別和處理，得到相應的控製信號，就可以實現相應的控製。

　　2.4 I2C總線係統的控製過程

　　⑴CPU與(yu) 存儲(chu) 器之間的數據交換

　　I2C總線係統中的存儲(chu) 器存儲(chu) 有兩(liang) 種信息：一是用戶信息，是用戶寫(xie) 入的控製信息，此信息用戶可以更改，如各種模擬控製量（例如電源的OVP、OCP、OTP和所需輸出電壓值等）；另一種是控製信息，是由廠家寫(xie) 入的控製數據，此信息用戶不能改變。電器正常工作時，CPU從(cong) 存儲(chu) 器中取出有關(guan) 用戶信息和控製信息，並送往被控電路使其處於(yu) 正常工作狀態；當調整電器時，CPU也從(cong) 存儲(chu) 器中取出控製信息，檢修人員使用正確的調試步驟來改變這些控製信息，以確保采用I2C總線的電器處於(yu) 最佳工作狀態。#p#分頁標題#e#

　　⑵CPU對被控電器的控製過程

　　CPU對采用I2C總線的被控電器控製需經過以下過程。

　　①CPU尋址過程。當CPU要對某被控器進行控製時，CPU將向總線發出該被控器的地址指令，被控器收到指令後，便發出應答信息，CPU總線收到應答信息後，就將該被控器作為(wei) 控製對象。

　　②CPU調用數據過程。CPU找到被控器後，就從(cong) 存儲(chu) 器中調出相應的用戶信息及控製信息，並通過I2C總線送到被控器，使被控器處於(yu) 所要求的工作狀態。

　　③被控器執行指令的過程。被控器接收到指令後，便對指令進行譯碼，並將譯碼的結果與(yu) 自己的控製內(nei) 容編碼進行比較，以確定進行何種操作，這項工作是由總線接口電路中的譯碼器來完成的。確定進行何種操作後，總線接口電路中的相應控製開關(guan) 便自動接通，控製數據經過控製開關(guan) 送到D/A轉換器，轉換成模擬控製電壓，用以控製相應的模擬電路，完成有關(guan) 操作。I2C總線數據傳(chuan) 送最繁忙的時刻是在采用I2C總線電路的剛開機一瞬間，由於(yu) 被控電路沒有存儲(chu) 數據的功能，因此，每次開機時CPU都要從(cong) 存儲(chu) 器中取出控製數據，送往各被控器，使被控器進人相應的工作狀態。因此，剛開機時CPU的控製任務最繁重，控製過程最複雜，損壞的可能性也就最大，所以使用I2C總線的電器應盡量避免頻繁開/關(guan) 機。

　　根據電器功能的強弱以及在I2C總線上掛接的被控電路的不同，在I2C總線采用的CPU上可引出一組或多組I2C總線。

　　由I2C總線控製的集成電路或器件必須具有專(zhuan) 用的總線端子，即SDA端子與(yu) SCL端子。凡是具有SDA、SCL端子（引腳）的集成電路或器件，均可以由總線控製。

　　2.5 I2C總線信號的傳(chuan) 輸方式

　　I2C總線中的兩(liang) 根信號線（SDA、SCL）在傳(chuan) 輸各種控製信號的過程中是有嚴(yan) 格分工的。其中，SDA數據線用來傳(chuan) 輸各控製信號的數據及這些數據占有的地址等內(nei) 容；SCL時鍾線用來控製器件與(yu) 被控器件之間的工作節拍。為(wei) 保證總線輸出電路得到供電，SDA線和SCL線均通過上拉電阻和電源連接，當總線空閑時，SDA和SCL兩(liang) 線均保持高電平。I2C總線控製信號傳(chuan) 輸波形如圖3所示。

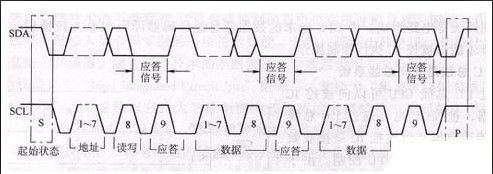

　　 圖3 I2C總線控製信號傳(chuan) 輸波形

　　（1）時鍾線控製信號

　　SCL線為(wei) 高電平期間，SDA線上傳(chuan) 輸的數據必須保持穩定，在此期間，控製器件與(yu) 被控製器件之間可以交換數據；SCL線為(wei) 低電平期間，SDA線上傳(chuan) 輸的數據可以變化，即允許數據線上電平高低跳變。

　　（2）數據線控製信號

　　數據線上傳(chuan) 輸的控製信號，均按圖3所示的內(nei) 容和順序先後傳(chuan) 輸：起始狀態信號、被控電路地址、讀寫(xie) 方式（數據傳(chuan) 輸方向位）、應答信號、數據信號、應答信號、數據信號、應答信號、終止狀態信號。

　　在時鍾線為(wei) 高電平期間，數據線上一個(ge) 電平由高到低的跳變規定為(wei) 起始狀態，電平由低到高的跳變規定為(wei) 終止狀態，起始狀態信號和終止狀態信號均由CPU發出。當CPU發出起始狀態信號後，總線即處於(yu) 占用狀態；當CPU發出終止狀態信號後，總線又處於(yu) 空閑狀態。在SDA線上傳(chuan) 輸的數據，其字節為(wei) 8位。前7位是被控電路的地址，第8位是數據傳(chuan) 輸的方向位，“0”表示由CPU發送數據，“1”表示CPU接收數據。每傳(chuan) 輸一個(ge) 數據字節後，跟著一位應答（確認）信號，這個(ge) 應答信號是由CPU發出的，在應答位時鍾期間，CPU釋放數據線，以便被控器在這一位上送出應答信號。

　　當被控器的數據接收無誤時，被控器發出低電平應答信號，經確認後的數據才有效。當數據被確認後，CPU便可以繼續傳(chuan) 送數據並繼續對數據加以確認，直到CPU發出終止狀態信號為(wei) 止。若在應答位時鍾期間，CPU未接收到被控器送來的低電平應答信號，CPU就會(hui) 判斷該被控器有故障，並終止數據傳(chuan) 送。由於(yu) 各被控集成電路和器件均有自己的地址，所以，在總線上不同時間傳(chuan) 送著眾(zhong) 多的控製信號，但是各被控器隻要把與(yu) 自己的地址相同的控製信號從(cong) 總線上取下來，並進行識別和處理，得到相應的控製信號，就可以實現相應的控製。

　　2.6 I2C總線係統與(yu) 外部電路的連接方式

　　I2C總線係統的外部電路結構簡單，它與(yu) 被控電路之間的連接方式有直接式和隔離式兩(liang) 種。

　　（1）直接式I2C總線

　　直接式I2C總線是指被控集成電路直接或通過電阻掛在I2C總線上，其電路工作原理圖如圖4所示。因為(wei) CPU的I2C總線輸出端口內(nei) 部電路形式為(wei) 集電極開路（或漏極開路）形式，所以在CPU的I2C總線輸出端必須通過上拉電阻R接+5V電源，為(wei) CPU的I2C總線輸出端口的內(nei) 部電路供電。圖4中的電阻R為(wei) 隔離電阻，C為(wei) 抗幹擾電容，主要是為(wei) 了提高I2C總線上數據傳(chuan) 輸的可靠性，防止誤動作進人維修狀態和防止由於(yu) 外部幹擾信號改變I2C總線數據。穩壓管VS是為(wei) 了防止外部高電壓損壞CPU的I2C總線輸出端的內(nei) 部電路。

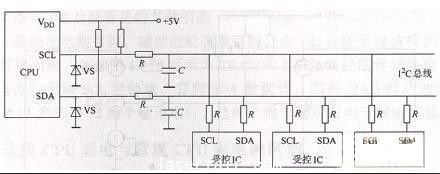

　 　圖4 直接式I2C總線工作原理圖

　　（2）隔離式I2C總線

　　隔離式I2C總線是指CPU引出的總線通過隔離器與(yu) 被控集成電路相連接。隔離器一般由晶體(ti) 管組成，其電路工作原理圖如圖5所示。這種電路的優(you) 點是CPU與(yu) 被控集成電路被晶體(ti) 管隔離器隔離開，當被控對象發生故障使I2C總線上電壓升高時，晶體(ti) 管會(hui) 截止，從(cong) 而保護CPU不被高電壓衝(chong) 擊而損壞。

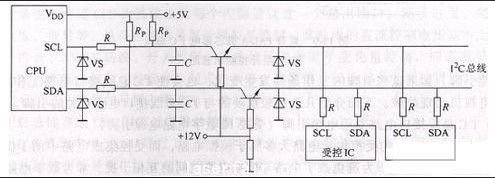

　 　圖5 隔離式I2C總線工作原理圖

　　2.7 I2C總線係統與(yu) 外部電路的有關(guan) 引腳

　　（1）CPU與(yu) I2C有關(guan) 的引腳

　　采用I2C的CPU除了設置SCL串行時鍾線引腳和SDA串行數據線引腳外，一般還設置了便於(yu) 工廠生產(chan) 線調試使用的I2C通/關(guan) 閉控製引腳。當CPU的I2C通/關(guan) 閉控製引腳接規定電平時，CPU便將I2C總線的控製權交給了生產(chan) 線調試計算機，此時CPU不能通過I2C所掛接的電路進行控製。#p#分頁標題#e#

　　在電路圖上，I2C通/關(guan) 閉控製引腳常用Bus OFF（總線關(guan) 閉）、Service（維修）、EXT BUS（外部總線）、TEST（測試）、FACTORY（工廠）來表示。圖6所示為(wei) I2C通/斷控製工作原理圖。例如CPU的第36引腳EXT BUS為(wei) I2C通/關(guan) 閉控製端，正常工作時，CPU的第36引腳為(wei) 高電平。接插件BC為(wei) 生產(chan) 調試時CPU的I2C外部計算機的連接插口，生產(chan) 調試時，生產(chan) 線計算機通過BC與(yu) 此CPU相連，BC④引腳接地，使CPU的第36引腳EXT BUS變為(wei) 低電平，CPU的I2C總線42、43引腳停止輸出。電器的I2C係統由外部計算機接管。

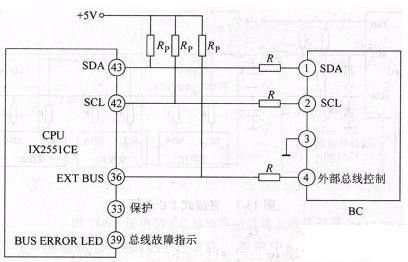

　 　圖6 I2C通/斷開控製工作原理圖

　　在對具有I2C功能的CPU進行檢查時，不要忘記檢測I2C通/關(guan) 閉控製引腳。如果此引腳工作條件不正確，則CPU不能向I2C發出時鍾和數據信號，導致整個(ge) 電器不能進人正常工作狀態。

　　（2）被控電路與(yu) I2C有關(guan) 引腳

　　I2C掛接的被控集成電路，除SCL和SDA引腳外，還有與(yu) I2C總線接口電路有關(guan) 的其他引腳，如果這些引腳的工作條件發生變化，也會(hui) 使I2C總線接口電路不正常工作，從(cong) 而使電器出現故障。下麵介紹幾個(ge) 比較重要的與(yu) I2C總線接口電路有關(guan) 的引腳。

　　①I2C總線接口電路專(zhuan) 用電源引腳（受控IC數字電路電源引腳）

　　掛接在I2C總線上的受控集成電路大多屬於(yu) 模擬電路，而受控集成電路中的I2C總線接口電路則屬於(yu) 數字電路。為(wei) 避免數字電路與(yu) 模擬電路之間的互相幹擾，常為(wei) 數字電路與(yu) 模擬電路設置單獨的供電端子，即設置I2C總線接口電路專(zhuan) 用電源端子（或數字電路電源引腳）。如果I2C總線接口電源端子沒有電壓，則這塊集成電路不能正常工作。

　　現在的集成電路常為(wei) 不同功能的電路單獨設置電源和接地端子，因此除了注意檢查主電源引腳電壓外，千萬(wan) 不要忘記檢查其他電源引腳。

　　集成電路數字電源端電壓一般為(wei) 5V、3.5V或3V等低電壓。數字電路電源端子常用以下方式標注：I2LVCC邏輯電路電源；DVCC數字電路電源；DVDD數字電路電源；DIGVDD數字電路電源；D.GND數字電路地線等。

　　②輔助地址選擇引腳

　　CPU通過I2C總線對被控電路的地址進行選擇，有時為(wei) 了擴展I2C總線的功能和電路上的要求，在有些被控電路上還設有輔助地址選擇引腳，隻有對輔助地址選擇引腳進行正確的設置後，CPU才能通過I2C總線對這一電路進行控製。當被控電路的輔助地址選擇引腳電路出觀故障時，將會(hui) 造成I2C總線無法控製該電路，使整機電路功能不正常。在電路圖上，輔助地址選擇引腳常用ADDRESS（地址）、ADR（address地址）、ADDSEL（address selection地址選擇）、MAD（module address組件地址）等英文表示。

　　3 PM Bus

　　3.1 關(guan) 於(yu) PM Bus

　　PM Bus是屬於(yu) 係統管理實施論壇（System Implementers Forum：SM-IF）的一個(ge) 開放性標準，用於(yu) 定義(yi) 功率集成電路，所有類型的功率變換電路（例如AC/DC，隔離的DC/DC，非隔離的點負載（POL）變換器和微處理器供電的變換器等）之間相互通信的一種開放性通信協議。

　　有關(guan) PM Bus的有關(guan) 技術文件可以免費得到，並且任何對PM Bus感興(xing) 趣的公司都可以參與(yu) 到SM-IF論壇中。

　　電源管理總線接口論壇（PM Bus-IF）是係統管理接口論壇（SM-IF）的一部份，是一個(ge) 非盈利性質的工業(ye) 標準化組織。

　　由主要電源產(chan) 品供應商、半導體(ti) 公司和有關(guan) 軟、硬件產(chan) 品供應商參於(yu) 的PM Bus接口論壇（PM Bus-IF）所製定的PM Bus是一種開放的電源係統標準，目前PM Bus接口論壇有30多個(ge) 成員，其目的是要促進PM Bus的推廣和使用，電源管理總線（Power Management Bus：PM Bus）是關(guan) 於(yu) 電源係統的一個(ge) 標準。

　　在PM Bus中充分定義(yi) 了電源係統中的變換器和其它相關(guan) 部件之間的有關(guan) 命令語句，PM Bus控製協議是建立在係統管理總線（SM Bus）的串行通信協議基礎上，利用PM Bus可以實現有關(guan) 編程、控製和有關(guan) 電源變換產(chan) 品的實時監控，是一種用於(yu) 電源部件之間的模擬和數字信號控製的一種方便、實用的通信控製方式，有良好的互操作性，利用PM Bus可以簡化電源係統的設計和節省電源係統的設計周期。目前使用PM Bus的有關(guan) 公司各單如下：

　　Active-Semi
　　Analog Devices,Inc.
　　Artesyn Technologies,Inc.
　　Astec of Emerson Network Power
　　ATC Power Systems
　　Cherokee International
　　CHiL Semiconductor Corporation
　　ColdWatt
　　Dell
　　Delta Electronics
　　Ericsson Power Modules
　　Fairchild Semiconductor
　　Infineon
　　Integral Wave Technologies
　　Intel
　　International Rectifier
　　Intersil Corporation
　　Linear Technology
　　Maxim Integrated Products, Inc.
　　Micro Computer Control Corporation (MCC)
　　Microchip
　　Murata
　　National Semiconductor
　　NXP
　　ON Semiconductor
　　Power Plaza
　　Primarion
　　Richtek
　　Roal Electronics
　　RRC Power Solutions
　　Silicon Laboratories
　　Sili con Storage Technology
　　STMicroelectronics
　　Texas Instruments
　　Tyco Electronics Corp.
　　Unipower Corporation
　　Vicor
　　Volterra Semiconductor Corporation
　　Zilker Labs

　　到目前為(wei) 止，電源係統各部份電路之間的通信已不是一個(ge) 新的概念，在電源係統和主控電路單元之間的通信已使用了許多年，最早采用使電源係統工作和被監控的通信控製方法，電源係統的工作狀態被主控電路加以監控。

　　微控製器（MCU）是一種可以很好應用於(yu) 電源管理的器件，利用微控製器可以實現電源係統更為(wei) 複雜和有效的控製和監控，最早使用的電源控製命令就是電源的開/關(guan) 控製命令，隨後，隨著在電源係統中微控製器件的使用，就可以很方便的實現電源輸出電壓/輸出電流等相關(guan) 工作參數的控製。例如，利用一個(ge) “digi pot”的簡單部件就可以通過微控製器來調節電源係統的電壓檢測信號和電流檢測信號的參數，而“digi pot”這類的器件又是許多采用I2C總線優(you) 勢的器件之一。利用I2C總線可以實現存儲(chu) 器、顯示器、傳(chuan) 感器和電源控製集成電路之間的互連。

　　早在1995年，通過各種各樣的總線，（例如RS-232、單線（One Wire）、SPI和I2C等）完成了電池管理工作，這時對通信管理的物理接口、命令、數據格式均沒有統一的工業(ye) 標準。Intel公司和Duracell公司合作開發了智能電池係統SBS（Smart Battery System），其目的想要做出一個(ge) 與(yu) 電池類型無關(guan) 的高級和精確的電池管理係統，並且使這個(ge) 智能電池管理係統適用於(yu) 不同的可充電電池生產(chan) 廠商生產(chan) 的可充電電池的充電管理，並降低智能電池管理係統支持多種通信控製協議的負擔，這個(ge) 物理通信協議就是係統管理總線（SM Bus），而命令語言就是智能電池數據SBD（Smart Battery Data）。#p#分頁標題#e#

　　係統管理總線（SM Bus）是I2C總線的一個(ge) 版本，是智能電池係統（SBS）的物理層。智能電池係統（SBS）的上一層發出命令，並在智能電池係統元件之間實現有關(guan) 命令的響應，智能電池、智能充電器和智能選擇器利用SM Bus的通用命令就可以完成相關(guan) 控製信息的傳(chuan) 送和響應。這些命令有許多是和I2C中的命令相同的，利用這些命令可以完成電池容量和工作條件的監控。同時更為(wei) 重要的是，智能電池係統（SBS）中的電池或主控電路還可以對智能充電器發出控製命令，利用這些控製命令來設定充電器的輸出電壓、輸出電流和其它一些重要的工作參數。在大多數情況下，輸出電壓命令的分辨在mV數量級，輸出電流命令的分辨率在mA數量級，利用SM Bus可以完成和可充電電池類型無關(guan) 的充電器係統的管理和控製。

　　1996年，由Intel和Duracell公司發起成立的智能電池管理係統接口論壇（SBS-IF）。為(wei) 了保持智能電池係統（SBS）和SM Bus的優(you) 越性，其它一些相關(guan) 公司也參與(yu) 到了論壇的工作，特別是美國德州儀(yi) 器TI公司參與(yu) 了電源管理總線接口論壇（PM Bus-IF）的工作。

　　在筆記本電腦的硬件電路中智能電池係統（SBS）和SM Bus已得到了廣泛的應用，在Windows2000係統中也含有SM Bus的軟件驅動程序。

　　智能電池係統（SBS）和SM Bus有關(guan) 技術內(nei) 容的發展是和高級結構與(yu) 電源接口（ACPI：Advanced Configuration and Power Interface）的有關(guan) 技術內(nei) 容的發展同步進行的。ACPI的第1版本在1996年12月公布，其中，Intel公司發揮了重要的作用，對與(yu) 操作係統和電源管理（OSPM：Operating System-directed Configuration and Power Management）應用方麵有關(guan) 的內(nei) 容，ACPI是一個(ge) 很重要的內(nei) 容。如果要實現SBS和支持SBS係統的SM Bus，需要用到和高級結構與(yu) 電源接口（ACPI）兼容的有關(guan) 係統。

　　1998年，SBS-IF發布了SBS1.1和SMBus1.1版本。SMBus1.1中的主要特點是在每個(ge) SM Bus通信數據包的末位加了可選數據包檢錯字節，采用8位的循環冗餘(yu) 糾錯檢錯算法（CRC-8）。

　　2000年，SBS-IF發布了SMBus2.0，即所謂基於(yu) PCI的SM Bus。SMBus2.0中允許器件的地址被動態分配，然後，外設元件互聯特殊興(xing) 趣小組（PCI-SIG：Peripheral Component Interconnect Special Interest Group）（在2000.10.20日）將它的PCI連接器的第○40和○41引腳分配給SM Bus的時鍾和數據信號。

　　在2000年，SBS-IF公布了它用於(yu) Windows的SM Bus的驅動程序。和微軟的SM Bus驅動程序不同，SBS-IF推出的SM Bus驅動程序可以用於(yu) Windows98係統，並且工作時不需借助於(yu) 嵌入式控製器。

　　作為(wei) 源於(yu) 1998年的另一個(ge) 應用實例，Intel公司公布了它的智能管理接口平台IPMI（Intelligent Platform. Management Interface）。IPMI1.0采用I2C總線作為(wei) 它的物理層，IPMI1.5可以使用SM Bus 1.1，並且具有使所傳(chuan) 送的數據包出錯的檢測功能。

　　作為(wei) 數控源係統，很需要一個(ge) 用於(yu) 電源通信管理的工業(ye) 標準協議，在這個(ge) 標準協議中需注意以下幾方麵的問題：首先這個(ge) 協議對電源係統設計人員而言要簡單、易懂和易學，並且造價(jia) 要低。這裏I2C總線就是一個(ge) 很好的例子，智能電池係統（SBS）采用SM Bus用於(yu) 可充電電池充電器和背光照明係統的電源管理已有一段時間了。

　　在2004年，由電源管理總線（PM Bus）開發為(wei) 主的一些公司推出了電源管理用的工業(ye) 標準，PM Bus采用SM Bus做為(wei) 它的物理通信層，並且支持SM Bus中的如可選控製信號線。在現行的PM Bus 1.0中沒有地址仲裁功能，PM Bus的技術指標被分為(wei) 2部份，第1部份規範了物理層的有關(guan) 技術指標，第二部份規範了命令層的有關(guan) 技術指標。同樣，和在SM Bus智能電池係統（SBS）中界定了便攜式電源管理的方法一樣，在PM Bus中也界定了電源子係統的管理方法。

　　SM Bus的主要任務由負載點聯盟POLA（Point of Load Alliance）和分布式電源開放標準聯盟DOSA（Distributed-Power Open Standards Alliance）加以賦予。

　　在2005年，智能電池係統接口論壇（SBS-IF）又被更名為(wei) 係統管理接口論壇（SM-IF），並且經過重新組合，形成2個(ge) 論壇，即SBS論壇（SBS-IF）和PM Bus接口論壇（PM Bus-IF）。組織利用了SBS和PM Bus的共生關(guan) 係，SBS工作組利用SM Bus來進行筆記本電腦中的電源管理和控製已有10餘(yu) 年的時間，所有這些對PM Bus的開發與(yu) 使用都有很大的幫助。

　　在2005年3月PM Bus接口論壇推出了PM Bus的1.0版本有關(guan) 技術文件，目前有30多個(ge) 公司使用PM Bus，利用PM Bus可以簡化數字電源係統的設計。

　　3.2 PM Bus的係統結構圖和有關(guan) 命令類型

　　PM Bus的係統結構圖如圖7所示，有關(guan) 命令類型如表1所示。

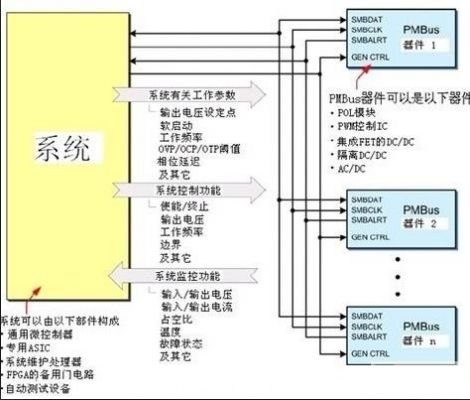

　　圖7 PM Bus的係統結構圖

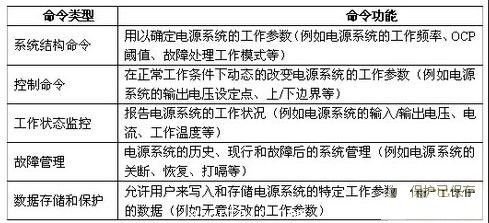

　　表1 PM Bus的有關(guan) 命令類型
