如果激光筆發射出的光線超過一定級別，無論是直接或者經過光亮物體(ti) 反射後進入人眼，即使是很短的時間，也會(hui) 對人眼造成傷(shang) 害。所以，多數國家都製定有激光安全要求，限定了最大發射水平。本設計實例描述了一種激光驅動器，它甚至在一隻1.5V電池放電到1V時也能工作，用兩(liang) 隻電流控製晶體(ti) 管改善了在電量不足情況下的可靠性，並且允許過強的激光電流與(yu) 發光。

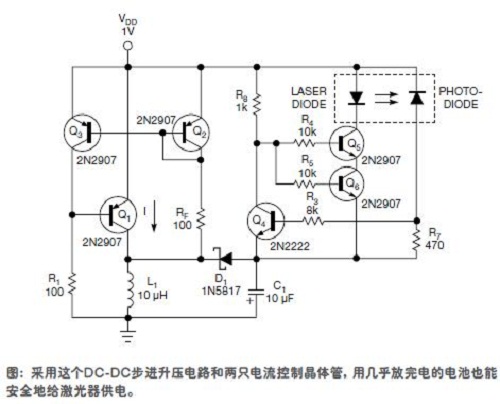

        如圖所示，晶體(ti) 管Q1、Q2和Q3組成一個(ge) 負阻抗，該阻抗大致可以表示為(wei) Z≈-β(VDD-VBE)/RF。假設所有晶體(ti) 管的電流增益(β)相同，VBE是所有晶體(ti) 管的基射電壓。通過RF提供反饋，R1用於(yu) 偏置控製Q1集電極電流。電感器L1和寄生電容形成一個(ge) 諧振電路，該電路由於(yu) 負阻抗而產(chan) 生振蕩，因此在電池為(wei) 1V時，會(hui) 在Q1集電極產(chan) 生大約3.5V的峰峰值。肖特基二極管D1和C1組成一個(ge) 半波整流器，為(wei) 激光器陰極提供3V電壓；VDD為(wei) 1V，因此提供了4V的工作範圍，從(cong) 而超過了激光器的閾值。

       Q5和Q6控製激光器電流。激光組件內(nei) 置的光電二極管用於(yu) 監控激光亮度，並通過Q4發出負反饋，將Q5和Q6偏置在適當的集電極電流，保證所需激光亮度的穩定。Q5與(yu) Q6對為(wei) 串接，所以，如其中一個(ge) 發生故障而短路，另一個(ge) 仍舊能夠將激光電流維持在安全的水平。兩(liang) 個(ge) 晶體(ti) 管同時發生故障的可能性要遠低於(yu) 單隻晶體(ti) 管發生故障的可能性。

       編者按：由於(yu) 激光和光電二極管效率的變動，可能要對R7進行調整，以確保激光的輸出處於(yu) 安全規範限製之內(nei) 。
