全光纖激光器的典型光路結構和光纖功率合成技術

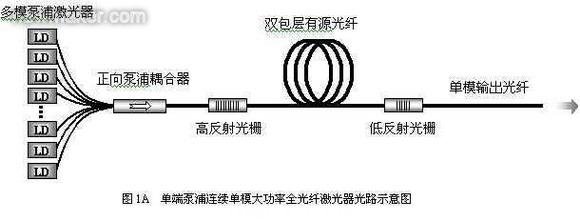

圖1A是一種典型的單端泵浦連續單模大功率全光纖激光器的光路示意圖。單端泵浦結構簡單，但有源區增益呈指數衰減，分布極不均勻，適合功率不是非常高的情況。

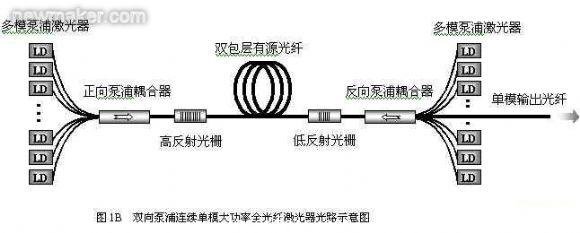

圖1B為(wei) 典型的雙向泵浦連續單模大功率全光纖激光器的示意圖。雙向泵浦結構相對複雜，但有源區增益分布均勻性得到改善，可實現更高功率輸出。

目前全光纖激光器單模連續輸出功率已經達到2000W。

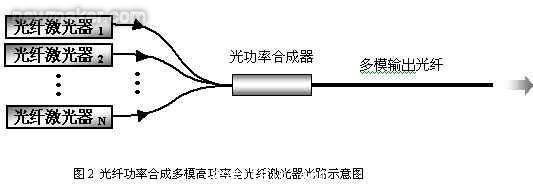

圖2為(wei) 采用光纖功率合成技術製作多模光纖激光器的光路示意圖，采用這種技術，可將多個(ge) 單模連續光纖激光器的輸出功率合成起來，獲得數萬(wan) 瓦或更高的光功率輸出並且光束質量良好。

人們(men) 正在發展的相幹合成技術，有望采用這種方式實現光纖激光器的相幹合成，實現光纖激 光器萬(wan) 瓦量級的單模連續輸出。

特點和優(you) 勢

全光纖激光器具有許多顯著特點，這使其在眾(zhong) 多方麵展現出明顯的優(you) 勢：

1） 增益介質的表麵積/體(ti) 積比大

光纖激光器采用光纖做增益介質，具有很大的表麵積/體(ti) 積比，這使其具有非常好的散熱性能，因此，即使非常高功率的光纖激光器，增益介質也不會(hui) 受到熱損 害，一般無需對增益介質采取特別的散熱措施，而其他種類的激光器，增益介質的散熱問題是需要重點考慮的，因此，該特點是光纖激光器所獨有的。

2） 優(you) 異的雙波導限製機製

高功率全光纖激光器采用雙包層有源光纖，這種雙包層光纖是一種雙波導結構，高功率的多模泵浦光被限製在直徑較大的內(nei) 包層中傳(chuan) 輸，為(wei) 采用高功率廉價(jia) 的多模 泵浦光提供了條件，信號激光在直徑很小的具有圓對稱波導結構的纖芯中產(chan) 生和傳(chuan) 輸，在小芯徑纖芯波導的限製下，信號激光可獲得理想的光束質量和極小的出光光 斑直徑，這是全光纖激光器獨具吸引力的重要特點，在高功率激光器中，目前還沒有一種激光器能夠超越。優(you) 異的光束質量和極小的出光光斑直徑在激光應用中具有 非常重要的意義(yi) ，可使後續應用設備的光學係統更簡單，體(ti) 積更小，工作距離更長，激光聚焦光斑更小，工作效率更高，加工深度更深，加工質量更好等等。

3） 固有的全封閉柔性光路

全光纖激光器的光路全部由光纖和光纖元件構成，光纖和光纖元件之間采用光纖熔接技術連接，整個(ge) 光路完全封閉在光纖波導中。這種天然的全封閉性光路一旦形 成，無需另加隔離措施即可自成體(ti) 係，實現與(yu) 外界環境的隔離。由於(yu) 光纖細小並具有很好的柔性，光路可盤繞和沿細小的管道穿行，因此，全光纖激光器能夠在比較 惡劣的環境下工作，輸出光可穿過狹小的縫隙或沿細小的管道進行遠距離傳(chuan) 輸。這些特點在工業(ye) 應用中優(you) 勢巨大，激光器不但能適應比較惡劣的工作環境，而且可使 激光器遠離出光點，可將激光引入到以前很難到達的地方，可非常容易移動和改變出光點，實現多加工點共用一台激光器，可使激光加工設備的設計具有更高的靈活 性等等。

4） 光路具有免維護特性

如前所述，全光纖激光器的光路全部由光纖和光纖元件構成，光纖和光纖元件之間 采用光纖熔接技術連接，因此，光路一旦完成，即形成一個(ge) 整體(ti) ，實踐證明，這樣形成的連接結構和連接參數將長期保持穩定，如果光纖和光纖元件本身能有長期穩 定性，整個(ge) 光路將長期穩定，無需維護。需要特別指出的是，這種免維護的特性並非不可維護和維修，在需要的情況下，整個(ge) 光路的維護和維修同樣可以進行，因 此，與(yu) 氣體(ti) 和固體(ti) 等激光器需要頻繁的維護和維修相比，全光纖激光器光路的免維護特性異常優(you) 異，而與(yu) 半導體(ti) 激光器的不可維修性相比，全光纖激光器的可維護性 和可維修性又表現出明顯的優(you) 勢。

5） 單條寬發光區長壽命多模泵浦激光器

全光纖激光器的光路具有長期的穩定性， 因此，需要與(yu) 之匹配的長壽命泵浦激光器才能獲得整機的長壽命。發展低價(jia) 格的長壽命多模泵浦激光器是發展長壽命光纖激光器的重點。研究表明，半導體(ti) 激光器的 失效率與(yu) 有源區光功率密度的m次方成正比，m的取值範圍在2~3之間；與(yu) 有源區電流密度的n次方成正比，n的取值範圍在3~6之間；與(yu) 有源區的溫度呈指數 依賴關(guan) 係，其數學表達式如下：

其中F為(wei) 失效率，I為(wei) 有源區的光功率密度，J為(wei) 有源區的電流密度，EA為(wei) 激活能，取值在0.4~0.7之間，KB為(wei) 波爾茲(zi) 曼常數，T為(wei) 有源區溫度。

可見，降低有源區光功率密度、電流密度和有源區工作溫度對降低失效率有顯著意義(yi) 。單條寬發光區多模泵浦激光器就是根據這一原理而設計的一種長壽命半導體(ti) 泵浦激光器，其條寬一般取100mm，基本上已接近105/125多模光纖的纖芯直徑，其有源區條寬是列陣半導體(ti) 激光器的幾十倍，對單一發光條來說，同樣 輸出功率和同樣注入電流情況下，其光功率密度和電流密度將降低幾十倍，有源區溫度也會(hui) 有所降低，在忽略其他因素的前提下，單條寬發光區半導體(ti) 泵浦激光器降 低失效率的作用是異常顯著的。目前尾纖輸出功率大於(yu) 5W的單條寬發光區半導體(ti) 泵浦激光器的平均無故障工作時間已經達到50萬(wan) 小時以上。

6） 壽命長

從(cong) 前麵的討論我們(men) 已經知道，采用單條寬發光區半導體(ti) 泵浦激光器作為(wei) 光纖激光器的泵浦源，全光纖激光器將具備長壽命的特點，因此，製作具有幾十萬(wan) 小時的長壽命光纖激光器在技術上已經可行。

7） 體(ti) 積小重量輕

全光纖激光器由於(yu) 光路可盤繞，光路占用空間較小，在采用單條寬發光區半導體(ti) 泵浦激光器做泵浦源的情況下，泵浦激光器可分散安裝，具有很好的散熱特性，在 安裝密度不高的情況下，采用風冷即可，在安裝密度較高的情況下，隻需少量通水即可滿足散熱要求，因此，全光纖激光器的體(ti) 積比同樣輸出功率的氣體(ti) 和固體(ti) 激光 器係統更小，重量更輕。

8） 輸出功率大

光纖激光器輸出功率在突破100W以後，輸出功率水平飛速增長，隻用了 三年多時間，達到的輸出功率水平已經超過了YAG固體(ti) 激光器和CO2氣體(ti) 激光器用三十多年達到的輸出功率水平，目前光纖激光器的實驗室水平已經超過10萬(wan) 瓦，3萬(wan) 瓦的光纖已經商品化，已經銷售的光纖激光器，輸出功率為(wei) 17000W。可以預見，光纖激光器將成為(wei) 長時間連續輸出功率最大的激光器。

9） 節水節電節成本

光纖激光器具有優(you) 異的熱性能，電光效率較高，節水節電，尤其重要的是可長期免維護使用，可節約大量維護經費和時間，提高工作效率。

10） 造價(jia) 不斷降低

全光纖激光器的光路全部由光纖和光纖元件構成，由於(yu) 原料易得，在技術、產(chan) 品和市場成熟之後，可大幅度降低成本。除光路部分外，半導體(ti) 泵浦激光器是構成光纖激光器成本的主要部分，從(cong) 光通信的發展曆史和經驗來看，隨著技術的發展和市場容量的不斷擴大，大幅度降低半導體(ti) 泵浦激光器的成本將成為(wei) 必然趨勢。 #p#分頁標題#e#

5大關(guan) 鍵技術和發展趨勢

特種光纖技術

全光纖激光器需要使用雙包層有源光纖、雙包層光敏光纖、能量傳(chuan) 輸光纖等多種特種光纖，隨著輸出功率的不斷提高，對特種光纖的技術要求也越來越高，因此， 特種光纖的發展將在光纖激光器的發展中扮演重要角色。以光子晶體(ti) 光纖為(wei) 代表的新一代特種光纖會(hui) 在光纖激光器的發展中逐步得到應用。特種光纖的發展，將使有 源光纖的增益更高、承受的功率密度更大、對泵浦光的吸收更有效；將使光柵的製作更容易、光柵的穩定性更好、使光柵在光纖激光器中的用途更廣泛；將使能量傳(chuan) 輸光纖能夠傳(chuan) 輸更高的功率，能夠將高功率激光傳(chuan) 送更遠的距離，能夠傳(chuan) 輸的波長範圍不斷拓展；將使泵浦耦合更加容易實現，能承受的泵浦功率更高，損耗更小等 等。

包層泵浦耦合技術

全光纖激光器的包層泵浦耦合技術對決(jue) 定光纖激光器性能和水平具有不可估量的作用。 用於(yu) 大功率全光纖激光器的光纖泵浦耦合器件和光纖功率合成器件，均在很高的功率下條件下使用，其耦合效率必須很高，損耗必須很小，承受的功率必須很大，並 且，輸入光的路數還需要盡可能的多。在如此眾(zhong) 多的極限條件要求下，製作優(you) 質的泵浦耦合器件和功率合成器件具有很高的難度，不過，實現的方式方法也多種多 樣，這是一項富有挑戰性的技術。從(cong) 大功率全光纖激光器的發展趨勢來看，還要求泵浦耦合器件在將泵浦光耦合到內(nei) 包層的同時，盡量不影響和損害雙包層光纖的纖 芯，因為(wei) 隻有這樣才能在不影響信號激光的產(chan) 生和傳(chuan) 輸的情況下實現級聯泵浦，實現超大功率的輸出。本文認為(wei) ，發展對纖芯影響最小的泵浦耦合技術是泵浦耦合器 件的發展方向。對於(yu) 光纖功率合成器件，所追求的目標就是不斷提高合成的光功率。

光纖光柵技術

光纖光柵在全光纖激光器中，目前的作用是反射纖芯中的信號激光器形成諧振腔，不過，隨著光纖激光器技術的進一步發展，光纖光柵在光纖激光器中會(hui) 有新的用途，從(cong) 而對光纖光柵的製作技術提出新的挑戰，其中值得關(guan) 注的方向之一，是在大芯徑多模光纖上製作高質量的光纖光柵。

半導體(ti) 泵浦激光器技術

半導體(ti) 泵浦激光器是光纖激光器的關(guan) 鍵器件，對光纖激光器的可靠性、壽命和製作成本等影響至關(guan) 重要，發展單條寬發光區長壽命半導體(ti) 泵浦激光器已經成為(wei) 光纖 激光器用半導體(ti) 泵浦激光器的一種趨勢，不斷提高單個(ge) 激光器的輸出功率、不斷降低成本和進一步提高可靠性是重點，其中改進和創新封裝結構應該是核心工作，因 為(wei) 目前封裝成本所占比重還很高。

光纖激光器整機技術

全光纖激光器的整機設計和製作所涉及的知識、內(nei) 容、 技術、工藝、經驗和Know How較多，是全光纖激光器設計和製作最核心、最關(guan) 鍵的技術，尤其在新型大功率全光纖激光器的發展曆史還相當短暫的今天，還有大量開創性的工作需要進行。 進行全光纖激光器的整機設計和製作，不但需要麵向應用進行合理設計，而且肩負著整機結構和方案的改進創新重任、肩負著各重要部件和關(guan) 鍵技術的改進和創新重 任。目前在世界範圍內(nei) ，進行光纖激光器整機設計和製作的廠家均在創新上有大量的投入。
