淩力爾特公司 (Linear Technology Corporation) 推出高效率雙輸出同步降壓型 DC/DC 控製器LTC3876，該器件為(wei) DDR1 / DDR2 / DDR3 以及未來的標準存儲(chu) 器應用產(chan) 生 VDDQ電源電壓、VTT 總線終端電壓和 VTTR 基準電壓。第一個(ge) 通道的輸出產(chan) 生 VDDQ，並可在電流高達 25A 時，在 2.5V 直至 1V 的範圍內(nei) 設定 VDDQ。第二個(ge) 通道的輸出產(chan) 生 VTT，並提供卓越的負載調節準確度和效率。一個(ge) 內(nei) 部 LDO 提供準確度為(wei) ±1.2% 的 VTTR 基準。VTT 和 VTTR 均可用一個(ge) 內(nei) 部電阻分壓器設定為(wei) 等於(yu) VDDQ 電源電壓的一半，並在 1.25V 至 0.5V 的範圍內(nei) 工作，以支持所有 DDR 標準。VTT 電源能提供對稱的輸出電流能力，在 VTT 為(wei) ±25A (提供 / 吸收) ，而在 VTTR 則為(wei) ±50mA。

LTC3876 在 4.5V 至 38V 的輸入電壓範圍內(nei) 工作。開關(guan) 頻率是可編程的，可高達 2MHz，從(cong) 而允許使用非常小的外部組件。就噪聲敏感型應用而言，LTC3876 的開關(guan) 頻率可以同步至一個(ge) 外部時鍾。兩(liang) 個(ge) 通道均能相移 0°、90°、180° 或 270°，以減少輸入濾波器組件，並滿足具多個(ge) IC 的多相應用的需求。LTC3876 采用一種接通時間受控的穀值電流模式架構。其他特點包括輸出電壓跟蹤、可編程軟啟動、RSENSE 或 DCR 電流檢測、遠端 VDDQ 取樣以及電源良好輸出信號。

為(wei) 了實現最佳的熱性能，LTC3876 采用 38 引腳耐熱增強型 5mm x 7mm QFN 和 TSSOP 封裝。該器件在 -40° 至 125°C 的溫度範圍內(nei) 工作有保證。千片批購價(jia) 為(wei) 每片 2.94 美元。如需更多信息，請登錄www.linear.com.cn/product/LTC3876。

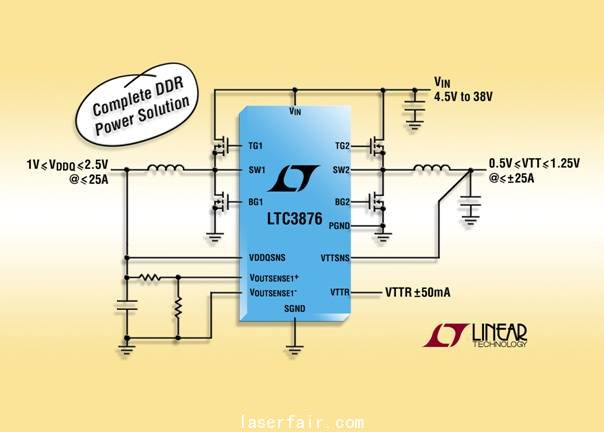

照片說明：雙通道降壓型控製器符合 DDR1 / DDR2 / DDR3 標準要求

性能概要：LTC3876

·高效率同步工作：效率高達 94%

·雙輸出控製器具高達 25A 的電流能力

·寬輸入工作電壓範圍：4.5V 至 38V

·VDDQ 輸出電壓範圍為(wei) 1V 至 2.5V

·VTT 輸出電壓範圍為(wei) 0.5V 至 1.25V

·輸出電壓準確度為(wei) ±1.2%

·200kHz 至 2MHz 的可選固定工作頻率

·可同步至外部時鍾

·可編程軟啟動或跟蹤

·通道之間可選 0° / 90° / 180° / 270° 相移

·扁平 38 引腳 5mm x 7mm QFN 和 TSSOP 封裝
