時序控製和監控的結合

　　大型固定係統，甚至某些高性能插卡，具有許多需要控製和監控的電源軌。圖4涉及到一個(ge) 具有8個(ge) 電源軌的複雜電源係統的控製。係統的核心是ADM1066它是一款靈活的高集成度超級電源時序控製器Super Sequencer® 可提供完整的電源控製功能，特性包括時序控製、監控、餘(yu) 量微調和編程能力。ADM106x係列中的其它器件還具有溫度監控和看門狗功能。

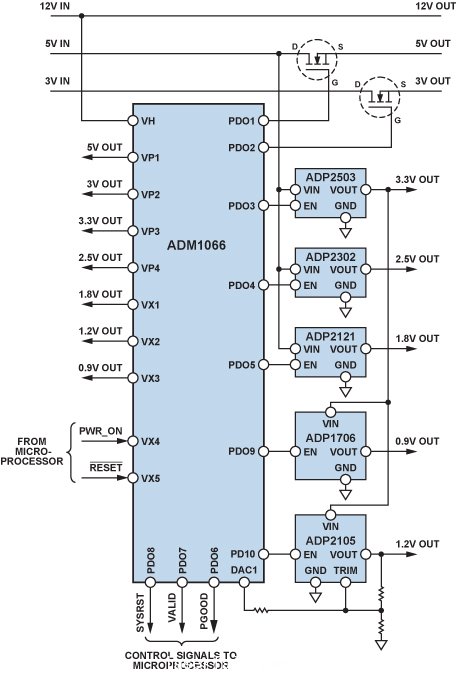

　　圖4. 8軌電源係統的控製

　　8軌係統具有三個(ge) 主電源軌：12 V、5 V和3 V。其它電源軌則是利用開關(guan) 調節器和LDO從(cong) 這些主電源軌產(chan) 生。每個(ge) 調節器具有一路使能輸入，它由ADM1066的10路可編程驅動器（PD）輸出之一驅動，因此用戶可以按照一定的受控順序使所有電源軌上電。ADM1066具有一個(ge) 片上電荷泵，可以提升6路PD輸出電壓以提供外部N-MOSFET的高驅動電壓；當需要控製更高電壓的電源時，外部N-MOSFET用作電源軌開關(guan) 。

　　ADM1066具有片上EEPROM，用以存儲(chu) 電源係統控製參數。ADI公司的實用程序為(wei) 器件配置提供了便利，大大簡化了上電和運行任務，消除了費時的代碼開發工作。當係統進一步發展，以及有新器件加入設計時，可以輕鬆調整電源序列。時序參數和電壓跳變點很容易重新編程。這個(ge) 功能非常有用，可以節省開發時間，降低電路板開發可能延誤的風險

　　數字輸出信號——PWRGD（電源良好）、VALID和SYSRST（係統恢複）——由ADM1066在輪詢時產(chan) 生，或者通過中斷/數字輸入提供，以便將電源係統的狀態告知係統微控製器，從(cong) 而在發生故障時能夠采取措施。這種快速通知可以防止電容短路和其它危險狀況引發災難性損害。PWR_ON和/RESET是從(cong) 係統控製器到ADM1066的數字輸入，用以形成完整的係統控製環路。

 　利用ADM1066進行電源餘(yu) 量微調

　　在係統開發期間，當設計工程師需要調整電源電壓以優(you) 化其電平或使其偏離標稱值時，可以使用ADM1066的片內(nei) DAC來執行電源餘(yu) 量微調。利用這種餘(yu) 量微調特性，可以在電源限製範圍內(nei) 對係統進行全麵特性測試，而不需要使用外部儀(yi) 器。該功能通常是在在線測試（ICT）期間執行，例如：當製造商希望保證受測產(chan) 品能夠在標稱電源電壓±5%的範圍內(nei) 正常工作時。基於(yu) 圖4所示的電路，用戶可以在許多電源軌上實現餘(yu) 量微調。

　　開環電源餘(yu) 量微調

　　對DC/DC轉換器或LDO等電源進行餘(yu) 量微調的最簡單方法，是將額外電阻切換到電源模塊的反饋節點中，以改變反饋或調整節點的電壓，從(cong) 而利用DAC迫使輸出電壓上調或下調所需的幅度。采用這種衰減器（圖5）時，可以通過SMBus更新相關(guan) DAC輸出的值，從(cong) 而遠程命令ADM11066執行電源餘(yu) 量微調。該過程可以利用獨立於(yu) 係統控製環路的開環技術實現。

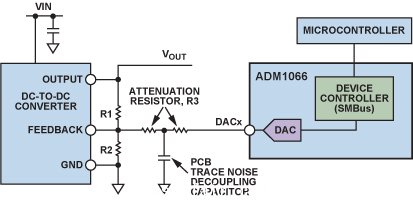

　　圖5. 開環餘(yu) 量微調

　　ADM1066最多可以為(wei) 6個(ge) 電源執行開環餘(yu) 量微調，它利用6個(ge) 片上電壓輸出DAC（DAC1至DAC6）驅動要微調的電源模塊的反饋引腳。實現這一功能的最簡單電路是利用一個(ge) 衰減電阻（R3），將DACx引腳連接到DC/DC轉換器的反饋節點。當DACx輸出電壓設定為(wei) 與(yu) 反饋電壓相等時，無電流流入衰減電阻，DC/DC轉換器的輸出電壓不發生變化。當DACx輸出電壓高於(yu) 反饋電壓時，電流流入反饋節點，DC/DC轉換器的輸出必須下降以進行補償(chang) 。要提升DC/DC轉換器輸出，DACx輸出電壓設定值須低於(yu) 反饋節點電壓。為(wei) 降低噪聲，如圖中所示，可以將該串聯電阻分成兩(liang) 個(ge) 電阻，其間的節點可以通過一個(ge) 電容去耦到DC/DC轉換器的地。

　　閉環電源餘(yu) 量微調

　　一種更精確、更全麵的餘(yu) 量微調方法是在閉環係統中使用類似的電路。圖4所示為(wei) 針對1.2 V輸出的一個(ge) 例子。要微調的電源軌電壓可以通過VX2回讀，確保將其精確調整到目標電壓。ADM1066集成了執行微調所需的全部電路，12位逐次逼近型ADC用於(yu) 讀取受監控電壓的電平，6個(ge) 電壓輸出DAC用於(yu) 按照上述方法調整電源電平。這些電路可以配合微控製器等其它智能器件使用，以實現閉環餘(yu) 量微調係統，它可以將DC/DC轉換器或LDO電源設定到任何電壓，精度為(wei) 目標值的±0.5%。

　　為(wei) 了在要測試的電源軌上實現閉環餘(yu) 量微調，請執行下列步驟：

　　禁用6路DACx輸出。

　　DACx輸出電壓設定為(wei) 反饋節點電壓

　　使能DAC

　　讀取連接到VPx、VH或VXx引腳之一的DC/DC轉換器輸出的電壓。

　　需要時，提高或降低DACx輸出電壓以調整DC/DC轉換器輸出電壓。否則就停止，目標電壓已經達到。

　　將DAC輸出電壓設定為(wei) 某一值，使電源輸出改變所需的幅度（例如±5%）。

　　重複該過程，直至達到該電源軌所需的電壓

　　步驟1至3確保各DACx輸出緩衝(chong) 器開啟時，它對DC/DC轉換器輸出的直接影響非常小。DAC輸出緩衝(chong) 器的作用是消除上電時的瞬變“毛刺”，因為(wei) 緩衝(chong) 器首先上電並跟隨引腳電壓，此時它不驅動該引腳。一旦輸出緩衝(chong) 器正確使能，緩衝(chong) 器輸入即切換到DAC，緩衝(chong) 器的輸出級開啟，從(cong) 而消除輸出毛刺。

　　開關(guan) 調節器的同步

　　在具有多個(ge) 電源軌並使用一個(ge) 以上開關(guan) 調節器或控製器的係統中，由於(yu) 內(nei) 部開關(guan) 頻率的差異，這些器件之間可能會(hui) 相互作用。這會(hui) 引起拍頻諧波，大幅提高電源噪聲，嚴(yan) 重影響EMI測試。幸運的是，許多開關(guan) 控製器和調節器在設計上都支持內(nei) 部時鍾同步。LDO不存在這個(ge) 問題，但其電流輸出有限，並且在大多數情況效率較差，因此有時可能不合需要。

　　雙通道開關(guan) 調節器ADP2116 就是可同步器件的一個(ge) 很好的例子。通過SCFG引腳，可將其SYNC/CLKOUT引腳配置為(wei) 輸入SYNC引腳或輸出CLKOUT引腳。作為(wei) 輸入SYNC引腳，它可讓ADP2116與(yu) 外部時鍾同步，兩(liang) 個(ge) 通道以外部時鍾頻率的一半、彼此180°錯相工作。

　　作為(wei) 輸出CLKOUT引腳，它可提供輸出時鍾，其頻率是通道開關(guan) 頻率的兩(liang) 倍且90°錯相。因此，一個(ge) 配置為(wei) CLKOUT的ADP2116可以充當主轉換器，為(wei) 所有其它DC/DC轉換器（包括其它ADP2116器件）提供外部時鍾（圖6）。配置為(wei) 從(cong) 器件時，它接收主器件的外部時鍾並與(yu) 之同步。通過同步係統內(nei) 的所有DC/DC轉換器，這種方法可防止產(chan) 生能導致EMI問題的拍頻諧波。

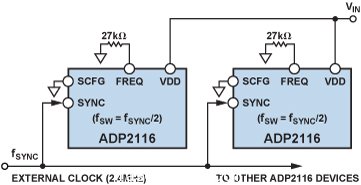

　　圖6. 利用外部時鍾同步多個(ge) ADP2116

　　結束語

　　本文討論多電源係統的處理方法。時序控製器、監控器、調節器和控製器具有非常高的功能集成度，便於(yu) 設計工程師處理潛在的電源問題，而無需采用全部是分立IC的電路板。這些器件對設計工程師非常有用，可以提高設計成功的概率，降低重新設計的可能性和電路板開發延誤的風險。#p#分頁標題#e#

　　參考文獻

　　Moloney， Alan. “Power Supply Management—Principles， Problems， and Parts.” Analog Dialogue. 40-2. May 2006.

　　作者簡介

　　Rich Ghiorse ［rich.ghiorse@analog.com］ 於(yu) 1980年加入ADI公司。他從(cong) 事過多方麵的工作，從(cong) 產(chan) 品、測試、設計到現在的應用工程。他擁有東(dong) 北大學電氣工程學士學位（BSEE）和電氣工程碩士學位（MSEE）。Rich目前是ADI公司位於(yu) 美國馬薩諸塞州威明頓的客戶服務中心的高級應用工程師。
