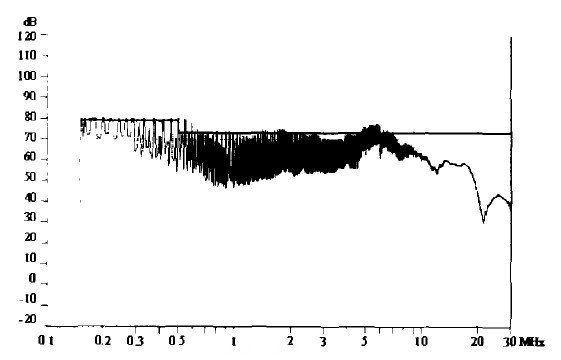

由圖5可以看出，傳(chuan) 導騷擾值在某些頻段處還有超差，效果不十分理想，這是因為(wei) ，傳(chuan) 導接受機所測得的傳(chuan) 導騷擾值是個(ge) 綜合參數，它無法判斷出在0.15—15MHz頻率範圍內(nei) ，共模幹擾和差模幹擾孰重孰輕，一般講：在0.15～0.5MHz低端差模幹擾分量很大，在0.5～5MHz共模幹擾和差模幹擾同時存在，在5～30MHz之間共模分量較大。原因之二是由於(yu) 濾波器的電感和電容元件都受其分布參數的影響，頻率愈高所受的影響愈大。濾波器內(nei) 部電感、電容的裝配工藝、接地質量也會(hui) 對插入損耗產(chan) 生很大的影響。原因之三是，由於(yu) 濾波器電感會(hui) 受到電流浪湧的影響，它工作的峰值電流比額定電流要大一倍左右，在重載和滿載時，差模電感容易產(chan) 生磁飽和現象，致使電感量迅速下降，導致插入損耗性能變壞。

　　3 較為(wei) 理想的解決(jue) 辦法

　　針對以上情況，在EMI濾波器前端再串接一個(ge) 一定值的電感，在交流電路中電感的數值 X= wL="2"πrfL，電感就是一個(ge) 電抗器，所以此電感也稱為(wei) 進線電抗器。由X =2πrfL可知，它的感抗與(yu) 頻率成正比，對於(yu) 低頻電流可以暢通無阻地通過進線電抗器，對於(yu) 高頻電流進線電抗器呈高阻抗、高壓降。因此，進線電抗器可作為(wei) 電流的低通（高阻）濾波器。

　　並且，開關(guan) 電源所產(chan) 生的諧波電壓大部分都降在了進線電抗器上。所以，串接進線電抗器不但使傳(chuan) 導騷擾值整體(ti) 下降了，還使電壓諧波得到了改善。當電感值選為(wei) 6mH時，其抑製效果如圖6所示。所以對已定型的大功率開關(guan) 電源，選擇進線電抗器+EMI濾波器，不失為(wei) 解決(jue) 其電磁騷擾的比較理想的方法。

圖6進線電抗器+EMI濾波器後所測的傳(chuan) 導騷擾

　　4 結語

　　大功率開關(guan) 電源產(chan) 生電磁幹擾是一個(ge) 複雜的問題，電源產(chan) 生電磁幹擾以傳(chuan) 導幹擾的危害尤為(wei) 嚴(yan) 重。根據電磁幹擾產(chan) 生的機理，正確選擇EMI濾波器是有效抑製傳(chuan) 導幹擾的關(guan) 鍵所在，其目的就是有效地抑製開關(guan) 電源對電網的傳(chuan) 導幹擾，又可以降低從(cong) 電網引入的傳(chuan) 導幹擾，使開關(guan) 電源的電磁兼容性達到國家標準規定的限值要求。
