電源設計過程是一項極為(wei) 艱難的工作，從(cong) 對複雜電路的理解到尋求芯片經銷商的幫助，沒有一件是輕鬆容易的事情。這篇文章將告訴您如何利用現有工具快速地設計出您自己的電源，無需求助於(yu) 芯片製造廠商—也無需向誰請教。利用現有的一些軟件和硬件工具，完成這項具有挑戰性的工作已不再像以前那麽(me) 困難了。您的電源電路設計現在已經在您的手裏了。

比如，我們(men) 現在就從(cong) 設計一個(ge) 降壓 DC/DC 電路開始。這種電路的典型例子便是使用 TPS54331，它是一款 Eco-mode™ 的 3A、28V 輸入、降壓 Swift™ DC/DC 轉換器。這種轉換器是一個(ge) 集成了低 R_DS(on) 高端 MOSFET 的 28-V、3-A 非同步降壓轉換器。為(wei) 了提高輕載狀態下的效率，跳脈衝(chong) 節能模式功能自動啟用。電阻分壓器對輸入欠壓保護遲滯進行設置。

製造商對這款產(chan) 品提供了大量的技術支持。TPS54331 ^{[1 ]}的產(chan) 品說明書(shu) 提供了器件信息資料，例如：典型器件特性、產(chan) 品的詳細描述以及電路設計指導等。除詳細的產(chan) 品產(chan) 品說明書(shu) 以外，還提供有一個(ge) 評估模塊^[2]。該模塊為(wei) 您提供了一個(ge) 硬件平台（圖 1），通過它您可以在最終電路設計階段對您的電路（圖 2）進行測量和修改。

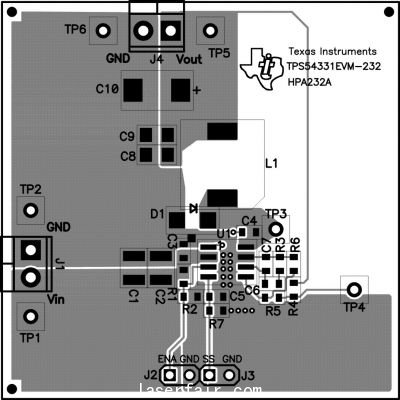

圖1TPS54331 評估板布局

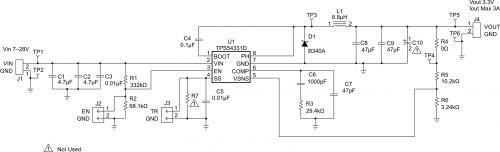

圖2TSP54331 評估板布局

但是，在您選定最終 DC/DC 轉換器電路以前，您可能會(hui) 考慮需要一款像 TI SwitcherPro™ 軟件這樣的工具。經銷商會(hui) 告訴您在哪裏獲得這種軟件^[3]。SwitcherPro 電源設計軟件同時有在線版和桌麵版，讓您能夠使用 TI 的產(chan) 品進行電源設計。通過 SwitcherPro 電源設計軟件，您可以利用 EVM 參考設計，作為(wei) 您開始進行定製電源設計的起點。由於(yu) 無需連接互聯網，桌麵版應用程序賦予電源設計更多的靈活性。現在，您可以按照自己的步驟開始電源設計了！

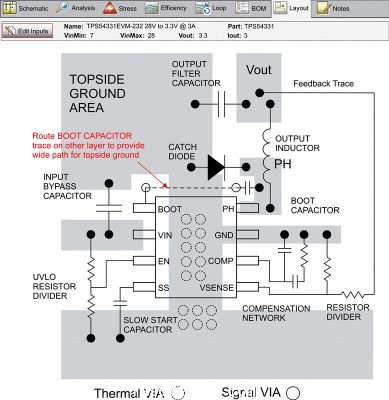

SwitcherPro 軟件為(wei) 您提供電源設計的電路圖和布局建議。一旦您運行了軟件，您便會(hui) 注意到窗口左側(ce) 的 EVM 設計選項。例如，您會(hui) 在給出的列表中找到 TPS54331 EVM。圖3 顯示了 DC/DC 轉換器 TPS54331 的 SwitcherPro 布局建議。圖 1 和圖 3 所示布局都經過了測試和驗證。

圖1SwitcherPro 軟件給出的TPS54331 布局

SwitcherPro 工具還為(wei) 您提供了修改電路要求的機會(hui) ，甚至可以修改示意圖中的組件。通過複製 EVM 設計，然後選擇編輯電路選項，便可以進行修改。這樣一來，您就可以修改 DC/DC 轉換器的輸入最小值和最大值，也可以修改輸出電壓和電流要求。軟件還具有一般分析、應力分析、效率分析和回路分析功能，方便您評估電路。

為(wei) 了完成設計，您需要返回到您的評估模塊，按照 SwitcherPro 的建議修改各項值，然後對您的新電路進行測試和驗證。最後，如果您是在線工作，便可以輕鬆地同其它人分享您的設計。

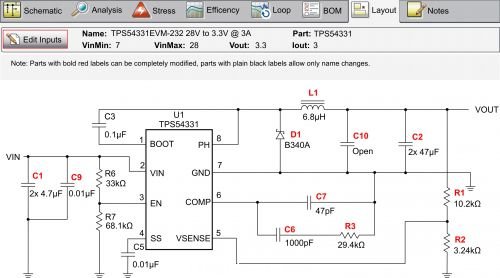

圖2SwitcherPro 軟件給出的TSP54331 電路

您現在一定可以說：“我能自己進行這種電源設計了！”，的確，經銷商會(hui) 告訴您如何獲得正確的軟件工具。這樣，您的電源設計就在您自己的掌控之下了。
