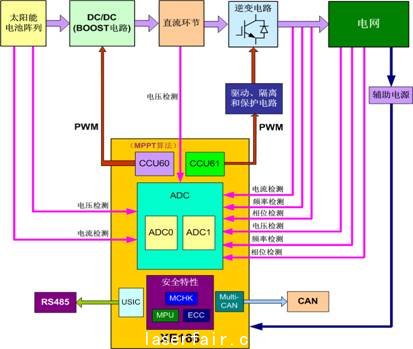

基於(yu) XE166的光伏並網發電係統基本結構框圖



XE166家族概覽

	產(chan) 品係列	XE16x	XE16x	XE16xH	XE16xN	XE16xL*	XE16xU*
內(nei) 核	內(nei) 核	C166SV2	C166SV2	C166SV2	C166SV2	C166SV2	C166SV2
	頻率	80 / 66	80	100	80	80 / 66	66 / 40
Flash	程序/數據 Flash	192-768	192-576	1088/1600	128-320	96/160	32 / 64
SRAM	S SRAM	24-82	26-50	138	18-34	12	8
	程序[PSRAM]	10-64	8-32	112	8-16	4	4
	數據 [DSRAM]	12-16	12-16	24	16	6	2
	雙口 [DPRAM]	2	2	2	2	2	2
CAN	節點數（報文對象數）	0/2/4/5(128)	0/2(64)/6(128)	6(128)	0 / 2(64)	0 / 2 (64)	0
ADC	通道數	11 / 16/ 24	9 / 11/16/ 24	24 / 30	9 / 11 / 16	19	8
通用串行接口 [USIC]		4 / 6	4 / 6 / 8	8 / 10	4 / 6	2 / 4	1 / 2
捕獲比較單元 [CCU]	CCU 1	0	0	1	0	0	0
	CCU 2	1	1	1	1	1	1
	CCU 6	2 / 3 / 4	2 / 3 / 4	4	2	2	1
封裝		QFP 100/144	QFP64/100/144	QFP144/176	QFP64/100	QFP64/VQFN48	TSSOP38
溫度 (Tambient)		F	F，K	F，K	F，K	F，K	F，K

即時信號處理器XE166家族主要特性

• 高達100 MIPS

• 中斷延遲小於(yu) 100 ns

• 高存儲(chu) 容量

–高達 1.6M 字節Flash

–高達 138K 字節RAM

• 雙ADC模組

–10位轉換精度(±2LSB)

–多達30路通道

–675ns轉換時間@80MHz

• 多達4個(ge) 專(zhuan) 用CCU6模組

• 多達10路通用序列接口單元(USIC)，

• 支援ASC/SSC/I2C/LIN/I2S

• 多達6個(ge) CAN節點

• 靈活的IO電壓3~5.5 V

• 4種不同封裝類型：QFP64、QFP100、QFP144、QFP176

• 產(chan) 品生命周期長，可保證持續穩定的產(chan) 品供應

光伏發電係統選擇XE166即時信號控製器的10大理由

3大顯著優(you) 勢

‧集成度更高，BOM 價(jia) 格更低：片內(nei) 集成EVR、OSC等

‧運行速度更快：高達100 MIPS，內(nei) 嵌DSP單元

‧存儲(chu) 容量更大：高達1.6M字節Flash

4大獨特優(you) 勢

‧驅動控製的優(you) 化設計：同步雙ADC、多個(ge) PWM單元(4個(ge) CCU6、2個(ge) CCU2)

‧靈活性：3~5.5V的 I/O 電壓（分布在2個(ge) 電源域內(nei) ）

‧安全性：MPU、MCHK、SRAM & Flash帶ECC、ADC斷線檢測，為(wei) 實現SIL3做準備

‧豐(feng) 富靈活的通信接口：USIC、MultiCAN

3大縮短產(chan) 品麵市時間的優(you) 勢

‧代碼可移植：與(yu) C166的指令相容

‧平台可訂製：內(nei) 存、外設、封裝

‧易於(yu) 使用: 完整的工具鏈配套（免費初始化軟件DAvE+1年免費TASKING）
