6　組合式除霧過濾分離器的專(zhuan) 利研發

除過濾除塵之外，樣氣處理另一重要課題是除霧脫水。中國最著名、最古老的中醫典藉《黃帝內(nei) 經》，教人們(men) 不生病的秘笈竟然隻是簡單的“好好吃飯，好好睡覺”兩(liang) 招。樣氣處理係統技術也有可以類比和聯想的兩(liang) 招：“好好過濾除塵、好好除霧脫水”，可使在線分析係統“不生病”，即少故障、少維護、長壽命。

本行業(ye) 曾經高調肯定自吹掃旋風過濾器和除酸堿液霧的除霧器，現在看來兩(liang) 者在技術上都有某些缺陷和局限。前者過濾元件為(wei) 不鏽鋼粉末冶金，過濾精度不高，至少也在2um以上，氣流阻力大，如遇濕度大（特別是液態水）時，容易堵塞；旋風分離粉塵和液滴的效果也有限，它沒有一個(ge) “閥值”，分離＞5um的顆粒物，分離效率才達到90％。後者實際上是作用在鬆散填充物上的凝結分離，也沒有一個(ge) “閥值”，難以達到理想的除霧效果。

LKP307型組合式除霧過濾分離器已申請實用新型專(zhuan) 利，它組合了高效凝結除霧器、顆粒物（含液滴）高效過濾器、氣水分離器、甚至旁路分流器的全部功能。其核心是個(ge) LKF2型疏水超微孔SiC高效過濾元件，規格為(wei) Φ27×Φ16×50，過濾精度1um 99％，氣流阻力120Pa。它的最大優(you) 點是基於(yu) 荷葉那樣的疏水特性，並有個(ge) 1um“閥值”，各種粒度的液霧在其上凝結後逐漸變大，大到一定程度後依靠重力作用落下，實現自清潔。由於(yu) 疏水，能夠穿越而過的微小液霧就少多了，液相水和氣相水（即液霧）更是被死死阻隔在“閥門”之前並被分離掉，蒸汽和更微小的液霧，則是其後樣氣冷凝器的法定任務。

采用LKP307後，即便濕法脫硫的CEMS項目，都無必要再用“水份報警器”。

LKP307T型還可以用作化工行業(ye) 的取樣探頭，完全阻斷液態水和氣態水（＞1um的微細液霧）向後級傳(chuan) 輸，液態水和凝結之後的液態水借助1/2"取樣管回流到工藝管中，不必另外設計排水措施。

7　LKF1型疏水超高效聚合過濾薄膜的過濾機理詮釋

LKF1型聚合過濾薄膜有如下優(you) 良的綜合性能：

   •  超高效過濾：0.3um 99.99999％

                 推定參考值為(wei) 0.05um 99%,小於(yu) 納米尺度（1～100nm）上限的0.1um，優(you) 於(yu) 0.1um就稱為(wei) 超濾（UF）；

   •  低氣流阻力：120Pa （Φ50規格，1L/min流量）；

   •  納米疏水特性：抗水特性5000Pa，抗汙染；

   • 強度高：厚度0.36±0.02mm，基材為(wei) 玻璃纖維，耐腐蝕；

              抗張強度為(wei) ：縱向（MD）400N/m²、橫向（ND）250N/m²；

   •  最高使用溫度：200℃；

•  油霧透過率：0.00001（即過濾精度99.99999％）。

特別說明：

 0.3um、99.99999％和油霧透過率的0.00001等數據是采用國際通行的激光粒子法及進口設備檢測得出。

LKF1超高效過濾的低氣流阻力，包括資深專(zhuan) 家在內(nei) 的專(zhuan) 業(ye) 人士多有疑惑，這是直觀技術思維的誤導所致，隻相信基於(yu) 攔截機理的“鼠洞要比老鼠大”。超細粒子有不同的過濾機理，這就是微觀技術的不同。

LKF1的過濾機理詮釋如下：

•  ＞0.3um ：慣性碰撞和攔截，會(hui) 產(chan) 生粒子重力沉降，屬於(yu) 機械截留；

•  0.1～0.3um：擴散作用兼有攔截；

•  ＜0.1um：布朗擴散，即範得華力，更多的是物理作用。

其納米疏水特性是因為(wei) 具有微/納米結構的疏水表麵。

8  自潔式超高效膜式過濾器的專(zhuan) 利研發

采用LKF1型疏水超高效聚合過濾薄膜，現有如下規格的過濾元件：Ф55、Ф50、#p#分頁標題#e#Ф46.5、Ф38和Ф30等，已開發出LKP300係列超高效膜式過濾器投放市場：

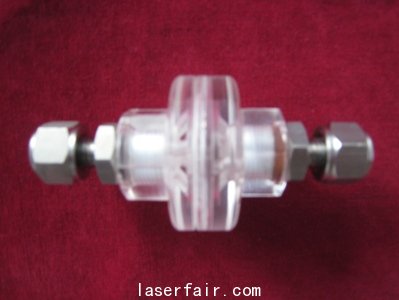

LKP301型（Ф50mm）、LKP302型（Ф55mm）都是麵板式安裝，膜片可以方便地在線維護或更換。LKP301的有效過濾麵積為(wei) 17cm²，死體(ti) 積8cm³，氣流阻力120Pa。

LKP303A型自潔式超高效膜式過濾器（Ф50mm）為(wei) 實用新型專(zhuan) 利產(chan) 品，壁板式安裝，膜片也可以方便地在線維護或更換，樣氣進出口之外的第三個(ge) 接頭是排放分離水、凝結液及旁路流的出口，旁路氣流對過濾膜片有自清潔功能。

LKP305小型一次性過濾器（Ф30mm）用在分析儀(yi) 機箱內(nei) ，作終級保護。

9 初步結論及建言

9.1　類比和聯想是本篇論文一再采用的技術思維方法；

     複雜技術難題的簡單求解，追求出簡單的結果是本篇努力的方向；

“協調性”是本篇取得技術突破和表達突破的關(guan) 鍵。

9.2 一種技術要達到成熟技術的境界，專(zhuan) 業(ye) 人士才願意放心采用。成熟技術應該有如下四個(ge) 標誌性表現：

• 要有一定的理論分析和理論根據；

• 要有精確的技術特性和誤差數據；

• 在技術係統內(nei) 具有協調性表現，並不存在潛在的技術問題；

• 長期工程實踐的證明。

9.3　追求最終理想解是可能的

（1）過去將過濾元件僅(jin) 僅(jin) 看作一個(ge) 很直觀很簡單的零件，依據“TRIZ（萃智）發明問題解決(jue) 理論”的啟發，本篇將其看成一個(ge) 有生命力的技術係統（小係統或子係統），這是技術進步的第一步。

（2）過濾元件這個(ge) 小係統也要依靠協調性進化法則才能進化和發展：提高過濾精度和降低氣流阻力之間的尖銳矛盾得以化解並取得高度協調。長期以來的不可操作和不可控，如今變得易於(yu) 操作和完全可控，這是很大的技術優(you) 勢。40年一籌莫展，今天竟然雲(yun) 開霧散。

（3）過濾元件小技術係統的協調促進和完善了在線分析儀(yi) 大技術係統和在線分析係統這個(ge) 複雜技術係統的協調。從(cong) 而有利於(yu) 實現工程應用中長期協調運行的總體(ti) 目標。

（4）淩卡公司先進過濾元件的質量設計和創新研發，加深了對過濾除塵的技術理解，我們(men) 才有膽識去追求“TRIZ（萃智）發明問題解決(jue) 理論”的最終理想解：^［6］

• 保留了原係統的優(you) 點；

• 消除了原係統的不足；

• 沒有使新係統變得複雜；

• 新係統沒引入新的缺陷。

   （5）LKF1、LKF2先進過濾元件對於(yu) 樣氣處理係統和在線氣體(ti) 分析係統具有核心價(jia) 值，在推進低維護量、高可靠性的技術進步方麵，具有不可替代的作用。

過濾元件雖小，卻有新世紀前沿技術的表現。科技創新取得突破性進展的兩(liang) 大標誌性表現是：

• 核心工藝關(guan) 鍵參數的完全可控；

• 各級技術係統重要技術特性的協調運行。
