Thorlabs光學麵包板

Thorlabs提供種類繁多，不同尺寸和形狀的光學麵包板，包括實心鋁製麵包板和蜂窩麵包板等。光學平台和光學麵包板的表麵可帶螺紋安裝孔，也可不帶。此外，Thorlabs還提供麵包板支撐架、罩殼係統，以及其它光學平台和光學麵包板配件。Thorlabs的麵包板包括1/4英寸－20、M6、#4－40或M3的螺紋孔。

 1.實心鋁製麵包板

Thorlabs提供不同尺寸的非磁性鋁製麵包板，螺紋孔包含公製和英製。這些麵包板涵蓋標準係列、帶雙倍密度孔的超薄型、Mini係列、大麵積移動台、大麵積旋轉台及水冷麵包板等。

1a.標準係列

實心鋁質底板為(wei) 組建光學元件原型、傳(chuan) 導實驗及安裝小型子係統提供了經濟便利的平台。該麵包板經過陽極氧化致黑以使表麵反射最小，並且有標準的1英寸（英製）或者25毫米（公製）的通孔，距麵包板的邊緣分別為(wei) 1/2英寸或12.5 毫米。

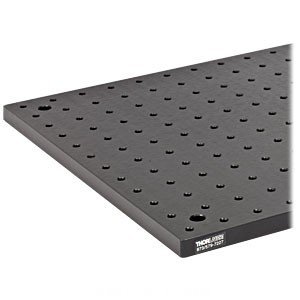

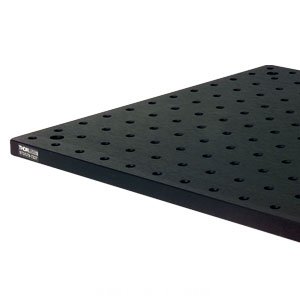

   圖1 MB1015/M - M6螺紋孔鋁質麵包板

 1b.帶雙倍密度孔的超薄型

這種實心鋁質的狹長形麵包板是由1/2英寸（12.7毫米）厚的鋁質平板製成，在整個(ge) 長度上保持平整度，提供雙倍密度的1/2英寸（12.5毫米）孔距布局。這種狹長的結構適合緊湊的區域，通過加倍安裝麵上的螺紋孔數量增加了安裝的多樣性。由於(yu) 這些螺紋孔貫穿整個(ge) 底板，組件可安裝在麵包板兩(liang) 側(ce) 。通過帶支座的接杆可將麵包板安裝到光學平台之上，從(cong) 而允許操作麵包板兩(liang) 側(ce) 的組件。

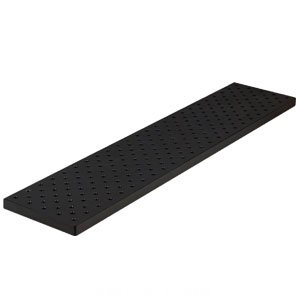

 圖2 MB424 -雙倍密度孔，1/4-20螺紋鋁質麵包板

 圖3 MB1060/M -雙倍密度孔，M6螺紋鋁質麵包板

 1c.Mini係列

Mini係列麵包板有中心距為(wei) 1/2英寸（12.5毫米）的4-40（M3）螺紋孔，大大增加了能夠裝配在有限空間的光學組件的數量。4個(ge) 沉頭通孔進行了重新定位，在英製光學麵包板上，每個(ge) 孔位於(yu) 距離邊緣1英寸x 1英寸處，在公製光學麵包板上，每個(ge) 孔位於(yu) 距離邊緣25毫米x 25毫米處，這使得該光學麵包板可以安裝到Thorlabs任意一個(ge) 標準麵包板上。

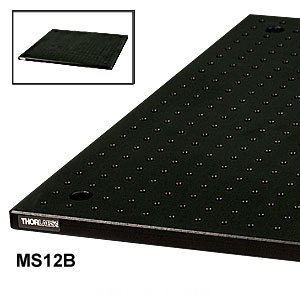

 圖4 MS12B – 高密度Mini麵包板

 1d.水冷麵包板

#p#分頁標題#e#    該款麵包板由MB係列麵包板加裝水冷係統組成的。它們(men) 有標準的1英寸或者25毫米的孔，適用於(yu) 傳(chuan) 感器、探測器、激光器、LED以及其它要求溫度穩定的儀(yi) 器設備。該麵包板根據要求可以製冷或者加熱。

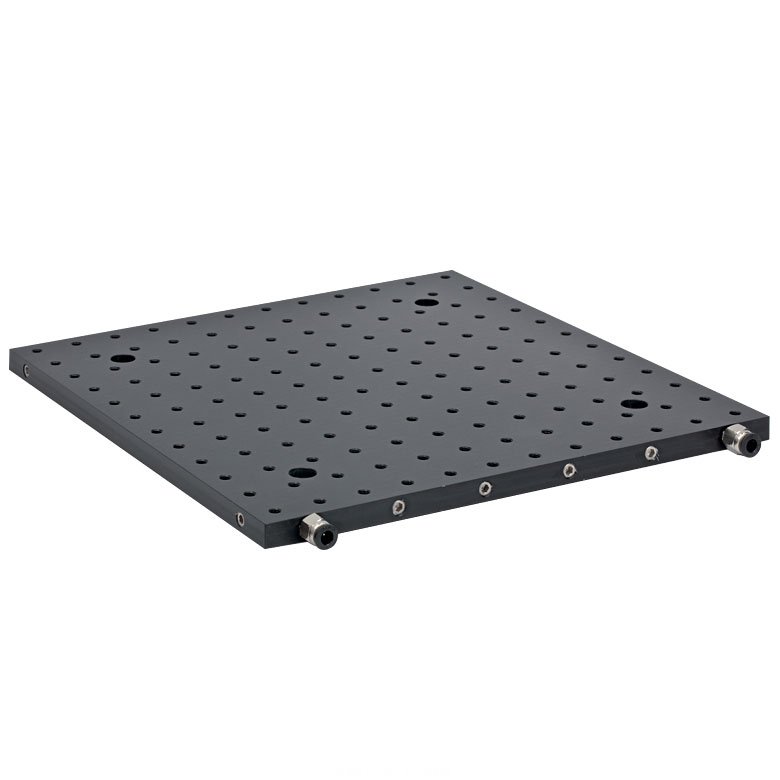

 圖5 MBC3030/M - 水冷麵包板，M6螺紋孔

 1e.大麵積移動平台

    設計用於(yu) 要求位置可調節的複雜係統實驗。通過推動移動的平台可以進行粗定位。利用六角扳手調節機架和齒輪實現全行程內(nei) 的精細定位。

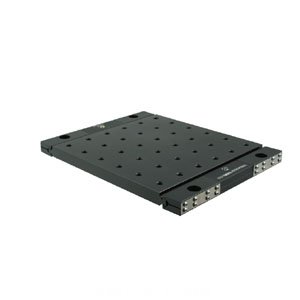

 圖6 TBB0606 - 大麵積移動平台

 1f.大麵積旋轉平台

Thorlabs大麵積旋轉平台為(wei) 某些光學組件需要角度調節的應用而設計。麵包板中間有一個(ge) Ø3.84英寸（Ø97.5毫米）的可拆除圓片，方便將其他元件放置在中間，此時麵包板繞著中心的元件旋轉。該平台的特點是采用三點可調安裝係統，使用燕尾定位實現準確的位置調整；其中一個(ge) 安裝位采用了正齒輪調整，另兩(liang) 個(ge) 安裝位采用鎖定螺絲(si) 。靠近旋轉轉盤的安裝位有槽，能把麵包板固定到標準的光學平台或者麵包板上；這些槽的位置可以調整，以便避開安裝在附近的設備。

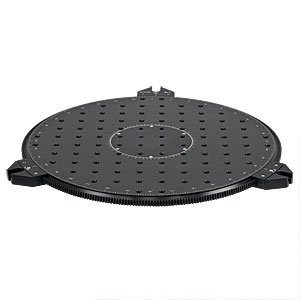

 圖7 RBB12 - Ø12英寸旋轉麵包板

 2.蜂窩型麵包板

Thorlabs蜂窩型麵包板產(chan) 品線包括Performance和PerformancePlus係列。Performance係列麵包板結合了雙層板（頂部和底部）和單蜂窩設計，具有出色的剛度和動態剛性，可提供高剛度和標準阻尼，是廣受歡迎的OEM麵包板。PerformancePlus係列具備隔振性能，采用類三層板結構、內(nei) 部的蜂窩狀結構和內(nei) 部阻尼機製。

2a.Performance係列高剛度、標準阻尼麵包板

Performance係列麵包板采用消熱差設計，提供出色的熱穩定性 ，鋼板蜂窩芯和內(nei) 部阻尼結構提供了靜態和動態剛性 ，並使用最先進的材料和熱粘合處理，具有出色的表麵平整度 。

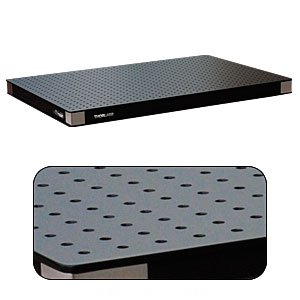

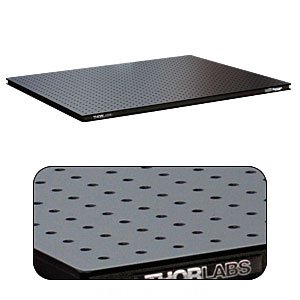

圖8 Performance係列麵包板（右圖為(wei) 無孔麵包板）

2b.PerformancePlus係列高剛度、增強阻尼麵包板

PerformancePlus光學麵包板特別設計用於(yu) 高要求的研發應用，它具有Performance麵包板的所有特性，同時具有增強的阻尼、增大的剛性和已密封的安裝孔。其增強型阻尼設計改善了動態性能，適用於(yu) 最嚴(yan) 格實驗室的應用。

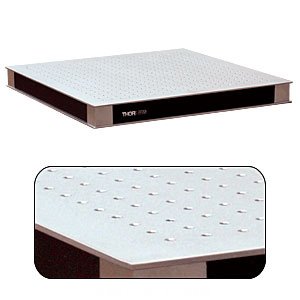

  圖9 PerformancePlus麵包板

 2c.UltraLight係列高剛性麵包板

Thorlabs UltraLight係列麵包板采用高密度芯和內(nei) 部阻尼，具有很高的靜態和動態剛度 。表麵啞光處理，降低了反射率和背散射。此外，該係列麵包板提供高的強度重量比和優(you) 良的熱穩定性。這些麵包板是對便攜性和動態剛性要求較高的光學係統的理想選擇。

  #p#分頁標題#e#圖10 UltraLight係列I麵包板          圖11 UltraLight係列II 麵包板

2e.非磁性麵包板

    Thorlabs非磁性光學麵包板適用於(yu) 設備或實驗產(chan) 生的磁場可能會(hui) 受到含鐵桌麵的幹擾的應用場合。該麵包板為(wei) 雙平板單蜂窩結構，采用非磁性304L不鏽鋼頂板和底板。鋁製蜂窩芯和內(nei) 部阻尼提供了靜態和動態剛性，使其在負載下撓度最小。采用熱匹配材料，實現了優(you) 良的表麵平整度。

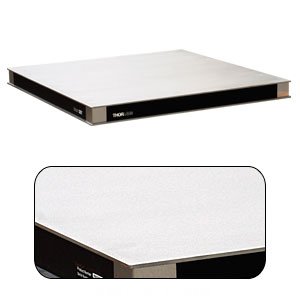

圖12 非磁性麵包板

另外，Thorlabs可根據用戶要求定製符合特定需求的麵包板
