1前言

　　電磁兼容是指電子設備在電磁環境中正常工作的能力。因為(wei) 電磁幹擾不僅(jin) 影響電子設備的正常工作，甚至造成電子設備中的元器件損害。因此，對電子設備的電磁兼容技術要給予充分的重視。既要注意電子設備不受周圍電磁幹擾的影響而能正常工作，又要注意電子設備本身產(chan) 生的電磁幹擾不影響周圍其他設備的正常運行。

　　目前的YAG激光電源均采用了開關(guan) 電源，它是將工頻交流直接整流成直流，通過開關(guan) 器件逆變成高頻交流，再通過高頻變壓器隔離升壓，經過高頻整流後給儲(chu) 能電容器充電，最後經氙燈放電給激光電源提供能量。

　　激光電源是一種強電磁幹擾源。其產(chan) 生的電磁幹擾，可通過傳(chuan) 導和輻射對電磁敏感設備產(chan) 生影響，可能使整個(ge) 係統無法正常工作。因此，有必要對激光器產(chan) 生的電磁幹擾的種類和量級進行測量，並分析激光器產(chan) 生的電磁幹擾的原因，以便采取有針對性的電磁兼容性措施，保證整個(ge) 係統正常工作。

　　2電磁兼容性摸底試驗

　　2.1試驗目的和方法

　　按照國標進行電磁兼容性試驗。電磁兼容性試驗的目的，一是檢測設備的電磁兼容性是否符合國標的規定，二是檢測出不符合國標規定的具體(ti) 項目的頻帶和參數，以便進行有針對性的電磁兼容性設計改進，保證整個(ge) 係統能正常工作。

　　2.2試驗時間、地點和條件

　　2000年11月17日於(yu) 北京信息產(chan) 業(ye) 部電子第3研究所電磁兼容實驗室。

　　激光器分別采用重頻1Hz、20Hz、60Hz，850V充電電壓工作。

　　2.3試驗內(nei) 容

　　進行了以下兩(liang) 項主要試驗：

　　（1）電源線傳(chuan) 導發射試驗

　　激光器采用重頻60Hz，850V充電電壓工作。在火線和零線上分別測試電源線傳(chuan) 導發射。圖1為(wei) 激光器采用重頻60Hz時火線上的電源線傳(chuan) 導發射測試頻譜圖，圖2為(wei) 激光器采用重頻60Hz時零線上的電源線傳(chuan) 導發射測試頻譜圖。

　　根據國標的規定和激光器為(wei) 一類電磁兼容性的設備應有6dB的安全係數。標準值在圖中用實折線標出，而虛折線為(wei) 無安全係數的標準值。測試結果

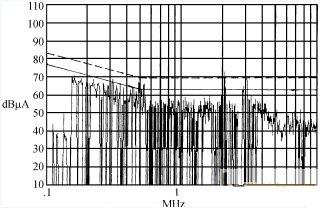

　　圖1激光器采用重頻60Hz時火線上的電源線傳(chuan) 導發射測試頻譜圖

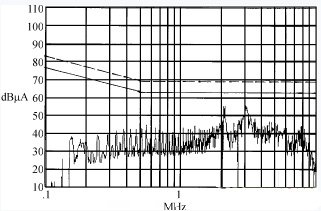

　　圖2激光器采用重頻60Hz時零線上的電源線傳(chuan) 導發射測試頻譜圖

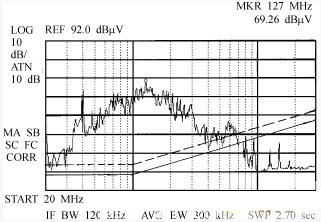

　　圖3激光器采用重頻20Hz時的電場輻射發射測試頻譜圖

       如下：

　　①從(cong) 測試頻譜圖1上可知火線上電源線傳(chuan) 導發射的試驗值多處超過標準值。具體(ti) 數據見表1。

　　②從(cong) 測試頻譜圖2上可知零線上電源線傳(chuan) 導發射的試驗值均在標準值下。

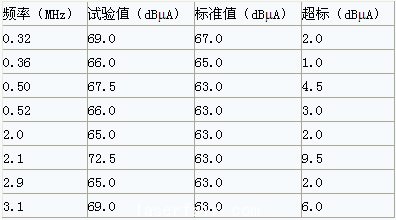

　　表1激光器重頻60Hz，火線上電源線傳(chuan) 導發射的數據與(yu) 標準對比 頻率（MHz） 試驗值（dBμA） 標準值（dBμA） 超標（dBμA）

　　（2）電場輻射發射試驗

　　頻率高於(yu) 20MHz的試驗采用掃頻測試的方法測試電場輻射發射，激光器采用重頻20Hz，850V充電電壓工作。圖3為(wei) 激光器采用重頻20Hz時的測試頻譜圖。

　　根據國標的規定和激光器為(wei) 一類電磁兼容性的設備應有的6dB的安全係數。標準值在圖中用實折線標出，而虛折線為(wei) 無安全係數的標準值。測試結果如下：

　　①電場輻射發射試驗隻在大於(yu) 頻率800MHz的試驗值滿足國標的規定，其餘(yu) 均超過標準值。

　　②頻率低於(yu) 20MHz的試驗采用點頻測試的方法，激光器采用重頻1Hz，850V充電電壓工作，詳細數據見表2。
