1　引言

　　PWM（PulseWidthmodulation）型開關(guan) 穩壓電源具有體(ti) 積小、效率高的優(you) 點，作為(wei) 電源設備在許多領域得到了廣泛的應用。但是，開關(guan) 三極管的工作狀態轉換持續期短、頻譜甚寬的尖峰幹擾是其致命弱點，它不僅(jin) 影響開關(guan) 電源本身，而且還會(hui) 幹擾鄰近的其它電子設備。

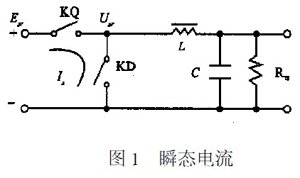

　　開關(guan) 穩壓電源工作時開關(guan) 三極管和續流二極管（亦可以是另一個(ge) 開關(guan) 三極管）總是交替地導通或者截止，圖1中KQ和KD並非是理想器件，兩(liang) 種狀態的轉換需要一定的時間，這就產(chan) 生了尖峰幹擾。在狀態轉變過程中，該導通的開關(guan) 沒有完全導通，而該截止的開關(guan) 卻又沒有截止的瞬間，電源到地有直接的通路，產(chan) 生瞬態電流Is。該電流跟開關(guan) 三極管導通時的電流Imax及截止時的電流Icmin的差值、開關(guan) KQ和KD同時導通的持續時間等因素有關(guan) 。由於(yu) 電路分布參數的影響，在波形上出現振鈴振蕩。

　　2　功率開關(guan) 管瞬時導通的持續時間對尖峰幹擾的影響

　　晶體(ti) 管的開啟和關(guan) 斷時間跟其截止頻率成反比。開啟、關(guan) 斷時間越短，開關(guan) 速度就越快。同時導通的持續時間取決(jue) 於(yu) KQ和KD所使用的器件的開關(guan) 速度。用速度不同的開關(guan) 器件比較，開關(guan) 器件的速度越快，同時導通的持續時間越短，尖峰幹擾越是寬度窄、幅度大。

　　3　減小變壓器漏感引起的電壓尖峰

　　變壓器的漏感越大，電壓尖峰越高，射頻幹擾也就越大。特別是變壓器采取屏蔽後，由於(yu) 耦合差，漏感也相應大一些。一般說，用環型磁芯繞製的變壓器產(chan) 生的漏感要比E型小些。另外，繞線工藝也很重要，較好的繞線方式是先繞初級總圈數的一半，再繞次級的全部圈數，最後再繞初級的剩餘(yu) 一半，即次級線圈在初級線圈的中間。這樣初級線圈保持有較好的耦合，使變壓器有較小的漏感。

　　4　功率管的開關(guan) 波形對尖峰幹擾的影響與(yu) 抑製

　　開關(guan) 波形Usr（t）的方正度影響尖峰幹擾。矩形波的諧波幅度隨頻率增加而減小的速率為(wei) 20dB十倍頻程，梯形波則為(wei) 40dB？十倍頻程。有意識地改變矩形波的陡峭程度和兩(liang) 角的鈍化程度可抑製高頻分量、減小尖峰幹擾。故要合理地選擇開關(guan) 三極管和續流二極管的開關(guan) 速度。

　　對開關(guan) 三極管而言，有兩(liang) 種方法可減小尖峰幹擾，即增大Vce的上升時間和減小Ic的下降時間。圖2電路中，在確定了KQ之後，可從(cong) 圖3看出，增大KD的開啟時間、減小關(guan) 斷時間可以減小尖峰幹擾。

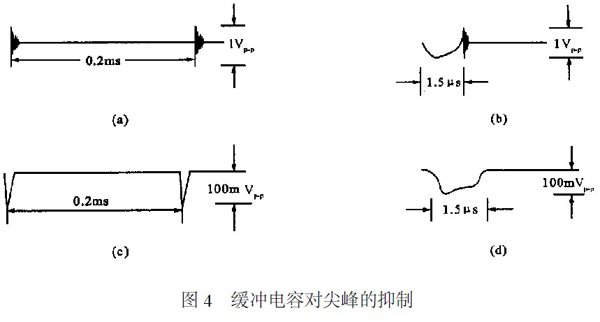

　　在開關(guan) 三極管的CE之間，或者在續流二極管的兩(liang) 端並聯RC緩衝(chong) 電路可使尖峰幹擾明顯減小。圖3中，三極管T關(guan) 斷時，集電極電壓上升，通過D和R1對C充電，使其上升速率變緩，選擇充電常數CR1的值可以控製上升速率。T導通時，D截止，C對R1和R2放電，限製了導通瞬間的峰值電流。該緩衝(chong) 電路改變了負載線的形狀，減少了開關(guan) 三極管的損耗。在續流二極管兩(liang) 端並上RC電路也同樣有效。圖3中，當用3DD11和2CK120C時，可並0.022LF左右的電容器（f=2kHz），該電容的容量有一最佳值，它的作用可以從(cong) 圖4看出。圖4（a）是不加C的情況，將其在時間軸上放大後為(wei) 圖4（b）。並上緩衝(chong) 電容後分別見圖4（c）和（d）。

　　5　在輸入電網中，部噪聲的抑製方法

　　開關(guan) 穩壓電源中開關(guan) 快速通斷，didt很大，在供電係統的漏電感上產(chan) 生幅度很大的瞬態壓降，使輸入電壓源有一個(ge) 時間很短的瞬時跌落，破壞電網的正常波形、形成幹擾。輸入電源中的幹擾也會(hui) 影響開關(guan) 穩壓電源。輸入濾波器具有一定的隔離作用，通常采用P型LC平衡濾波器，對脈動幹擾可以衰減20dB，尖峰幹擾也能衰減6dB之多。電感量的計算式：

　　式中E尖峰是尖峰幹擾電壓（Vp-p），f尖峰是尖峰幹擾的頻率（Hz）。還應考慮到流過電感的直流電流值，以免飽和。

　　Isr是開關(guan) 穩壓電源的最大輸入直流電流（A），Usr是輸入直流電壓（V）。用市電供電的電源係統，濾波器應裝在一鋁質密封小盒內(nei) ，小盒放在機箱內(nei) ，電源線進入孔的旁邊，使電源線一進入機箱就到濾波小盒，然後再引出至電源開關(guan) 、整流器。倘若在整流器之前采用變壓器，則應在其初、次級加隔離。
