3　實驗結果和討論

　　由圖2所測的光譜特性可以看到，在較低的工作電流下，激光器是單模工作的，但在工作電流加倍後，光譜變成雙模了，在主模長波一側(ce) 出現了強邊模。我們(men) 知道，對於(yu) DFB激光器一個(ge) 端麵鍍高反射膜，另一端麵鍍得到低剩餘(yu) 反射率的增透膜，是一種優(you) 選的結構。這種結構能使激光器獲得較高的模式選擇性及較高的單模成品率，具有良好的外微分量子效率，並對反射是相當不敏感的。對於(yu) 電流增加後出現的現象，一種可能是端麵相位不匹配所致。激光器的光柵周期是相當小的，蕊片之間有較大相移是可能的。另一種可能是鍍過增透膜後的剩餘(yu) 反射率還不夠低，以致還不足以破壞增益選擇性的對稱性。

       對該樣品加鍍約14nm厚的膜層後，測試的結果如圖3所示。圖3(a)表明，該激光器在低電流下是單模工作的，邊模抑製比大於(yu) 30db。圖3(b)表明，電流加倍後仍保持單模工作，邊模抑製比略有增加。這表明了鍍膜起到了明顯改善單模工作的作用。

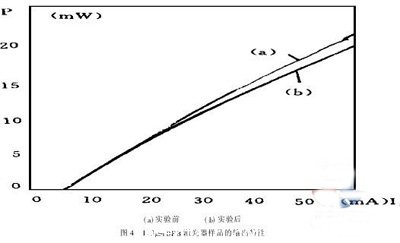

　　圖4是實驗樣品實驗前和實驗後的光輸出特性。特性表明，該激光器的閾值電流是相當低的，能輸出相當大的光功率，實驗後的量子效率變低了。光輸出端麵的量子效率與(yu) 該端麵的反射率及其相移有關(guan) 。單層膜的反射率在其光學厚度超過λ/4後呈增加趨勢。實驗增加了鍍層的厚度，此時光輸出端麵反射率的振幅是增加了，相移也改變了。相移的改變會(hui) 影響到量子效率，反射率幅值的增加會(hui) 導致量子效率降低，但對單模工作是不利的。實驗結果表明，樣品的單模特性得到了明顯改善，可見鍍膜引起的相移在其中是起了主導作用的。

　　4　結　論

　　綜合上述，可以得到如下結論：

　　(1)對於(yu) 處於(yu) 雙模工作的DFB激光器，通過增加已鍍單層增透膜的厚度的方法，成功地改成單模工作；

　　(2)對改善單模工作起著主導作用的是端麵反射率的相移。另外，鍍光學薄膜技術可望成為(wei) 改善單模工作的有力輔助手段。
