開關(guan) 電源具有體(ti) 積小、效率高等一係列優(you) 點，在各類電子產(chan) 品中得到廣泛的應用。但由於(yu) 開關(guan) 電源的控製電路比較複雜、輸出紋波電壓較高，所以開關(guan) 電源的應用也受到一定的限製。

　　電子裝置小型輕量化的關(guan) 鍵是供電電源的小型化，因此需要盡可能地降低電源電路中的損耗。開關(guan) 電源中的調整管工作於(yu) 開關(guan) 狀態，必然存在開關(guan) 損耗，而且損耗的大小隨開關(guan) 頻率的提高而增加。另一方麵，開關(guan) 電源中的變壓器、電抗器等磁性元件及電容元件的損耗，也隨頻率的提高而增加。

　　目前市場上開關(guan) 電源中功率管多采用雙極型晶體(ti) 管，開關(guan) 頻率可達幾十kHz；采用MOSFET的開關(guan) 電源轉換頻率可達幾百kHz。為(wei) 提高開關(guan) 頻率必須采用高速開關(guan) 器件。對於(yu) 兆赫以上開關(guan) 頻率的電源可利用諧振電路，這種工作方式稱為(wei) 諧振開關(guan) 方式。它可以極大地提高開關(guan) 速度，原理上開關(guan) 損耗為(wei) 零，噪聲也很小，這是提高開關(guan) 電源工作頻率的一種方式。采用諧振開關(guan) 方式的兆赫級變換器已經實用化。

　　開關(guan) 電源的集成化與(yu) 小型化已成為(wei) 現實。然而，把功率開關(guan) 管與(yu) 控製電路都集成在同一芯片上，必須解決(jue) 電隔離和熱絕緣的問題。

　　開關(guan) 電源的基本構成

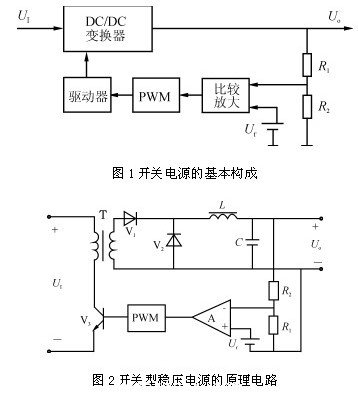

　　開關(guan) 電源采用功率半導體(ti) 器件作為(wei) 開關(guan) 器件，通過周期性間斷工作，控製開關(guan) 器件的占空比來調整輸出電壓。開關(guan) 電源的基本構成如圖1所示，其中DC/DC變換器進行功率轉換，它是開關(guan) 電源的核心部分，此外還有起動、過流與(yu) 過壓保護、噪聲濾波等電路。輸出采樣電路(R1、R2)檢測輸出電壓變化，與(yu) 基準電壓Ur比較，誤差電壓經過放大及脈寬調製(PWM)電路，再經過驅動電路控製功率器件的占空比，從(cong) 而達到調整輸出電壓大小的目的。圖2是一種電路實現形式。

　　DC/DC變換器有多種電路形式，常用的有工作波形為(wei) 方波的PWM變換器以及工作波形為(wei) 準正弦波的諧振型變換器。

　　對於(yu) 串聯線性穩壓電源，輸出對輸入的瞬態響應特性主要由調整管的頻率特性決(jue) 定。但對於(yu) 開關(guan) 型穩壓電源，輸入的瞬態變化比較多地表現在輸出端。提高開關(guan) 頻率的同時，由於(yu) 反饋放大器的頻率特性得到改善，開關(guan) 電源的瞬態響應問題也能得到改善。負載變化瞬態響應主要由輸出端LC濾波器特性決(jue) 定，所以可以利用提高開關(guan) 頻率、降低輸出濾波器LC乘積的方法來改善瞬態響應特性。

#p#分頁標題#e#       開關(guan) 型穩壓電源的分類

　　開關(guan) 型穩壓電源的電路結構有多種：

　　(1)按驅動方式分，有自勵式和他勵式。

　　(2)按DC/DC變換器的工作方式分：①單端正勵式和反勵式、推挽式、半橋式、全橋式等；②降壓型、升壓型和升降壓型等。

　　(3)按電路組成分，有諧振型和非諧振型。

　　(4)按控製方式分：①脈衝(chong) 寬度調製(PWM)式；②脈衝(chong) 頻率調製(PFM)式；③PWM與(yu) PFM混合式。

　　(5)按電源是否隔離和反饋控製信號耦合方式分，有隔離式、非隔離式和變壓器耦合式、光電耦合式等。

　　以上這些方式的組合可構成多種方式的開關(guan) 型穩壓電源。因此設計者需根據各種方式的特征進行有效地組合，製作出滿足需要的高質量開關(guan) 型穩壓電源。
